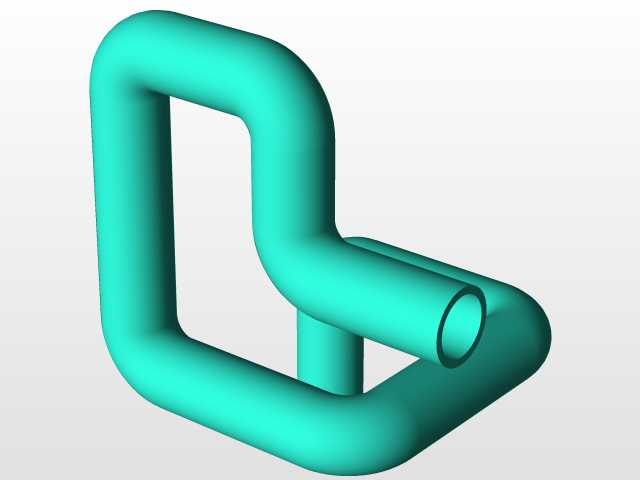

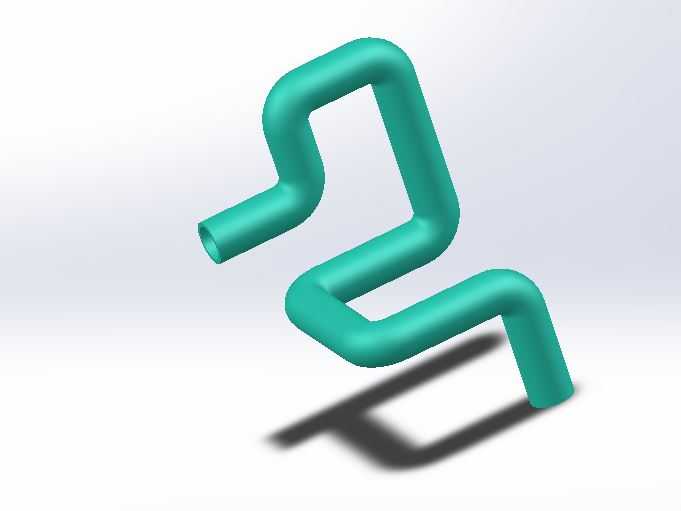

多段弯折异形流体输送管路结构

这类多段弯折的管路结构，在流体输送系统中承担着绕避设备干涉、适配紧凑安装空间的核心作用，常见于小型液压站油路排布、实验台冷却水路布设、小型化工试验装置的介质输送环节，不需要额外加装弯头拼接就能完成多方向的路径转向，能有效减少管路接头数量，降低介质泄漏的风险点。从结构设计逻辑来看，整个管路采用等通径的圆管截面弯折成型，每一段弯折处都做了平滑的圆弧过渡，没有直角弯折的结构，能避免介质在弯折位置形成涡流滞流，降低输送过程中的压力损失，同时也能减少介质内杂质在弯折处的沉积概率，适配洁净度要求较高的流体输送场景。设计这类管路的时候，首先要确认两端接口的安装坐标与朝向，根据安装空间内的其他零部件排布确定弯折路径，每一段直管段的长度都要预留足够的安装操作空间，弯折圆弧的半径不能小于管径的1.5倍，避免弯折加工时出现管壁褶皱、通径缩小的问题，影响实际输送效率。安装边界方面，这类管路的整体外轮廓要和周边设备部件预留至少5mm的安全间隙，避免设备运行振动时管路和其他部件发生摩擦磨损，两端的接口位置要和对接接头的同轴度控制在合理公差范围内，防止安装时出现强制装配产生的内应力，长期使用下出现焊缝或者管壁开裂的问题。实际应用中，这类一体弯折的管路相比多段弯头拼接的结构，整体刚性更好，抗振动疲劳的性能更强，在有持续振动的设备上使用时，不需要额外增加过多的管夹固定就能保持结构稳定，同时内壁的平滑过渡也能降低流体输送时的噪音，适合对运行噪音有要求的实验类设备场景。建模过程中要重点关注每一段弯折的曲率一致性，保证管壁厚度均匀，避免出现局部壁厚过薄的结构薄弱点，同时要核对管路的整体走向不会和设备内的线缆、其他传动部件产生空间干涉，安装时可以根据实际对接情况微调端部的直管段长度，适配现场的装配误差。
