制动支架结构位移仿真分析三维模型

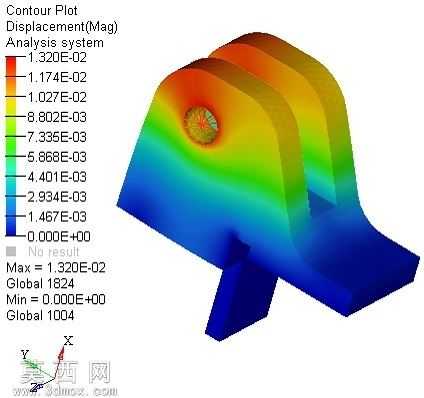

本作品为制动支架的结构力学位移仿真分析三维模型，建模阶段依托三维设计环境完成制动支架的实体特征构建，完整还原了支架的双立板支撑结构、端部安装孔位、底部定位支脚的全部几何细节，对支架各部位的过渡圆角、壁厚变化、孔边倒角等易产生应力集中的结构特征做了精准的几何还原，保证后续仿真计算的几何精度符合工程分析要求。在仿真前处理环节，对支架模型进行了合理的几何清理，去除不影响力学计算结果的微小冗余特征，划分适配求解精度的网格单元，在安装孔、结构转角等受力关键区域进行网格加密处理，平衡计算效率与结果准确性。材质参数根据制动支架实际服役工况选用对应金属材料的力学属性，准确赋值弹性模量、泊松比等关键参数，还原零件真实的材料力学响应特性。边界条件设置完全贴合制动支架的实际安装与受力场景，对底部安装支脚施加符合装配要求的固定约束，在工作受力面施加对应工况下的额定载荷，确保仿真工况与实际使用场景一致。求解计算后通过位移云图直观呈现支架的变形分布规律，从结果可见支架最大位移出现在上部孔位周边区域，最大位移量为1.320E-02，整体变形从上部受力区域向底部固定端呈现梯度递减的分布趋势，蓝色区域为变形量趋近于零的固定安装区域，绿、黄、红区域对应变形量逐步升高的受力响应区域，云图色彩过渡自然平滑，清晰展现了不同位置的位移量级差异。本次仿真分析完整覆盖建模、前处理、求解、后处理全流程，能够为制动支架的结构优化、壁厚调整、材料选型提供可靠的量化数据参考，帮助设计人员快速识别结构的薄弱变形区域，在满足结构强度刚度要求的前提下实现零件的轻量化设计，缩短产品研发迭代周期，降低物理样机测试的成本投入，仿真结果的可视化呈现也便于设计团队开展方案评审与优化方向讨论，具备较高的工程实用参考价值。
