深沟球轴承套圈滚道精密三维结构

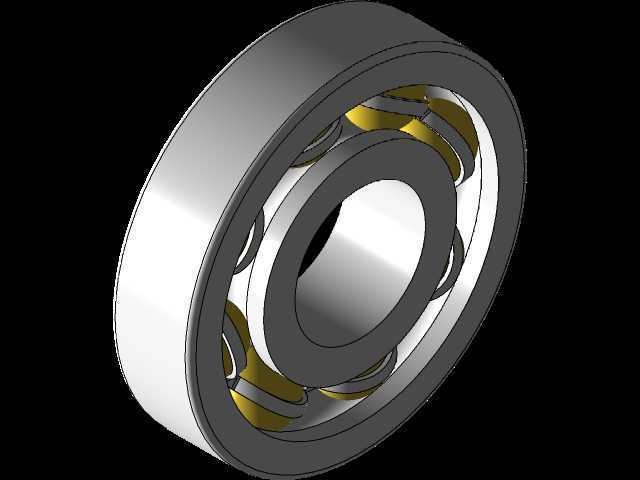

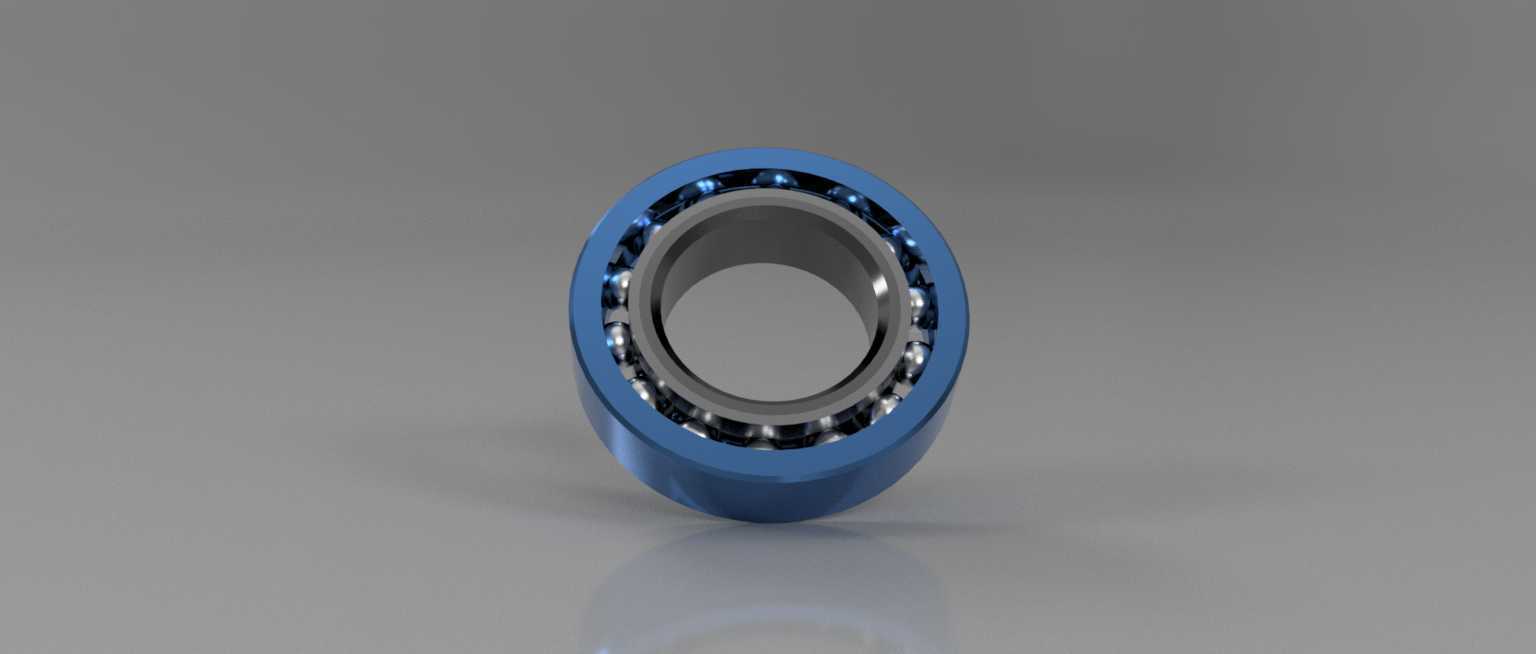

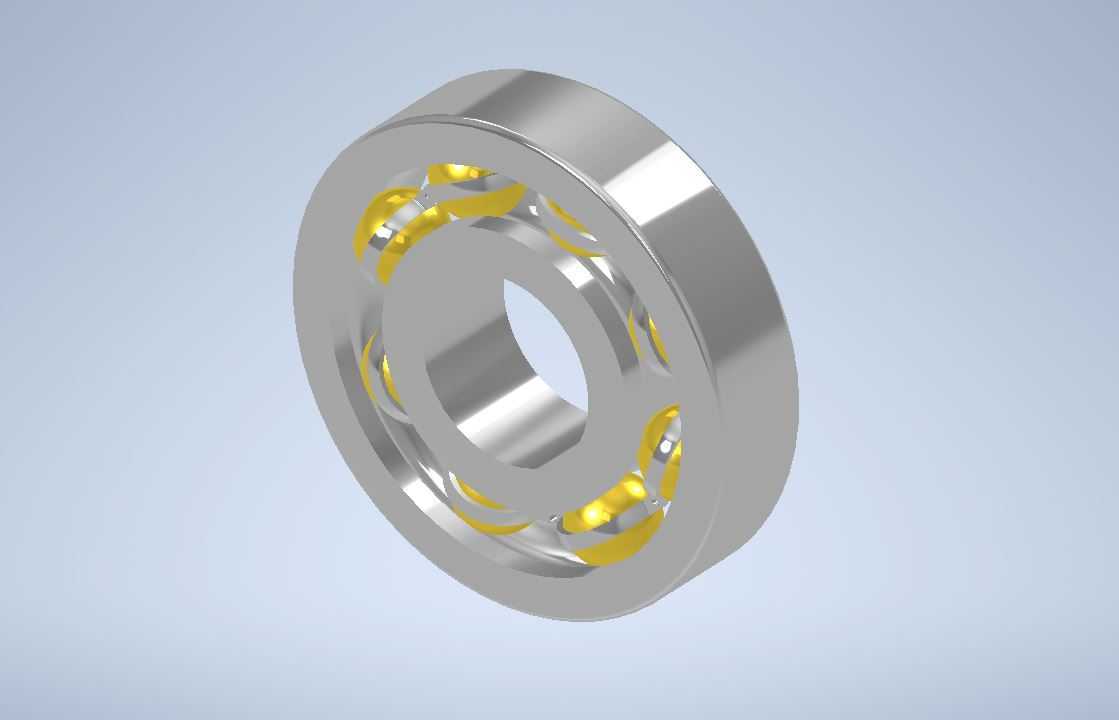

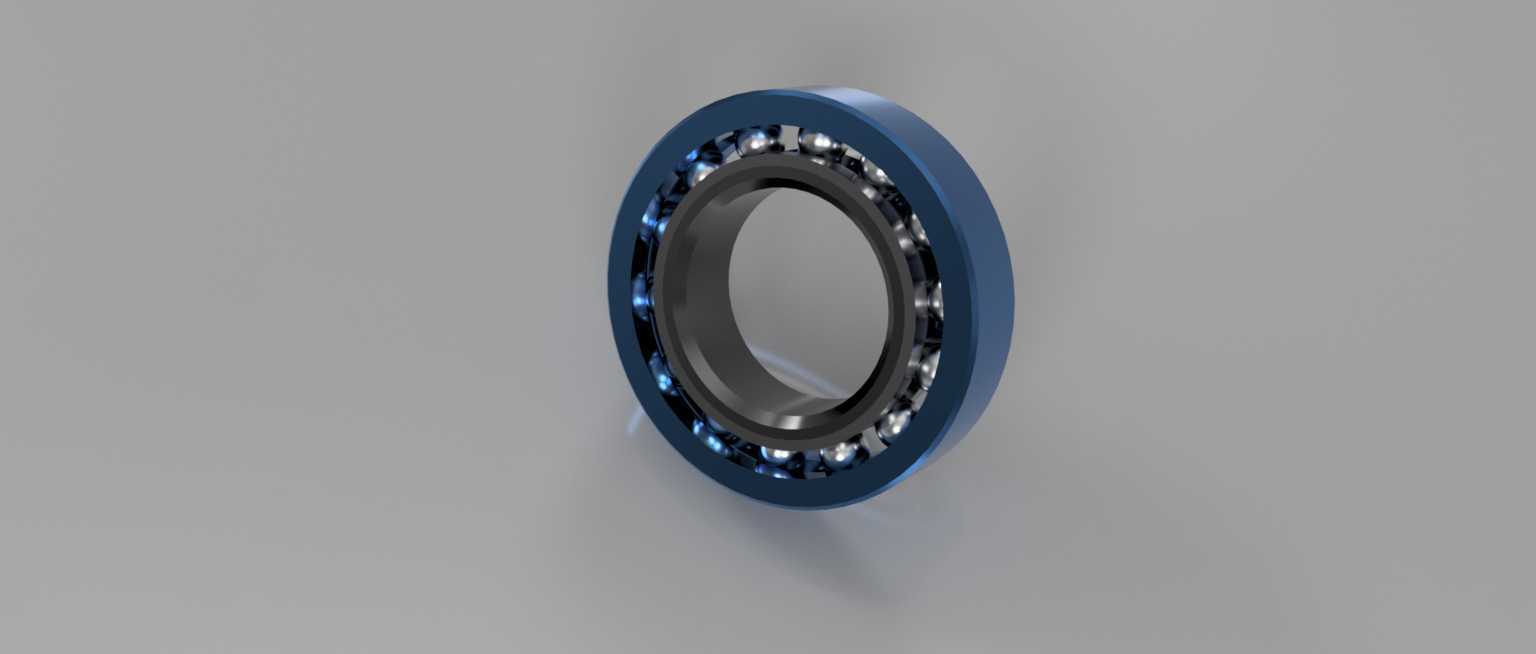

　　这套三维结构围绕深沟球轴承的套圈与滚道配合关系展开，呈现的是旋转支承部件中最基础、使用覆盖面极广的一类零件形态。模型重点刻画了外圈、内圈的环形轮廓、滚道圆弧截面以及套圈端面和倒角边界，能够用于理解球轴承在装配状态下的空间约束关系。

　　从实际设备用途看，球轴承主要承担轴系旋转过程中的径向载荷，同时也可承受一定比例的双向轴向载荷。它常见于电动机、泵类、输送辊道、风机、变速箱、家电主轴以及小型自动化设备中。凡是需要轴在固定壳体内部持续转动、又希望降低摩擦阻力的位置，都会采用类似结构。套圈之间通过滚动体形成点接触或近似点接触的运动副，使轴颈与轴承座之间不发生直接滑动摩擦，从而减少温升、磨损和驱动功率损耗。

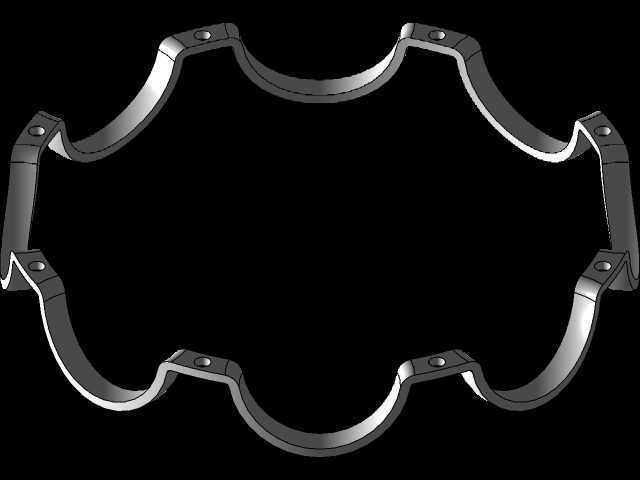

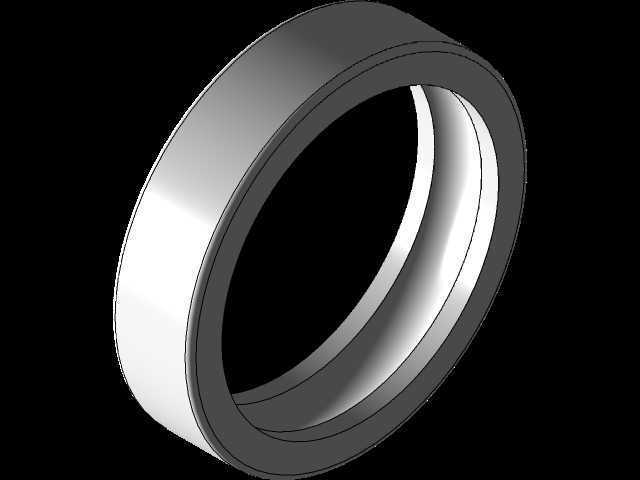

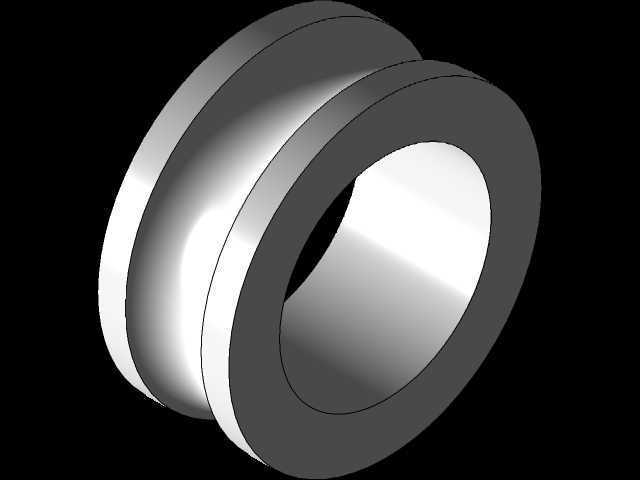

　　模型在设计表达上没有停留在简单圆环外形，而是把滚道的弧形承托面作为核心。外圈滚道位于内孔侧，内圈滚道位于外圆侧，二者在装配后形成近似圆形的滚动通道。钢球在通道内沿圆周分布，工作时既随保持架公转，也绕自身中心自转。滚道曲率半径并非随意取值，工程上通常与钢球直径保持确定比例关系：曲率过小会使接触区过于狭窄，接触应力升高；曲率过大则会削弱钢球的导向能力，使轴承在偏载或高速条件下产生滑移和噪声。

　　外形尺寸与安装边界是选型和结构校核时必须关注的部分。轴承套圈的外径对应轴承座孔的安装尺寸，内径对应轴颈配合尺寸，宽度则决定轴向占位。模型中的环形端面可用于表达轴向定位面，装配时内圈通常依靠轴肩或锁紧件定位，外圈则依靠轴承座孔台阶、端盖或挡圈限制位置。轴肩和座孔台阶不能无限制加高，因为过高的台阶会遮挡套圈拆卸面，导致后期维护时无法使用拉马或压装工具；过低又会造成定位接触面积不足，在轴向冲击下产生压痕或松动。

　　从建模思路看，套圈主体适合采用回转特征生成：先在轴向剖面上绘制外圆、内孔、端面、倒角和滚道圆弧轮廓，再绕中心轴线旋转形成实体。这样能够保证滚道与内外圆柱面的同轴度，也便于后续按标准尺寸系列调整内径、外径和宽度。滚道位置应结合钢球中心圆直径进行约束，使内外滚道在径向方向上形成合理的接触角趋势。对于深沟球轴承，在纯径向载荷下接触角接近零，但当存在轴向力时，接触区会沿滚道侧面偏移，因此滚道槽深和挡边高度需要兼顾承载与装配可行性。

　　安装方式上，轴承属于精密配合件，不能只按视觉外形布置。内圈与轴常采用过渡或小过盈配合，外圈与座孔则根据载荷方向、旋转套圈和装拆需求选择较松或较紧的配合。若内圈随轴旋转而外圈固定，内圈配合通常更紧，以防止跑圈；若外圈旋转、内圈固定，则配合关系相反。压装时施力面必须作用在被安装的套圈上，不能通过滚动体传递装配力，否则会在滚道和钢球表面造成压伤。

　　在设备运行场景中，这类轴承的性能不仅取决于自身几何形状，还与支承刚度、对中精度、润滑和密封有关。轴与座孔的不同轴会使钢球在局部滚道区域承受附加载荷，造成周期性振动；润滑脂或润滑油形成的油膜可以降低金属直接接触概率；密封结构则用于阻挡粉尘、水分和切削液进入滚道。三维设计阶段将套圈滚道、端面、倒角和相邻轴系零件一并表达，有助于提前检查轴承安装空间、拆卸空间以及端盖压紧位置，避免在详细设计后期出现干涉或维护困难。

　　整体来看，该模型适合作为旋转轴系设计中的基础支承零件参考，既能用于展示球轴承套圈的结构特征，也能帮助工程人员理解径向支承、轴向限位、滚道接触和装配边界之间的关系。
