带浮子结构不锈钢冷凝水收集装置

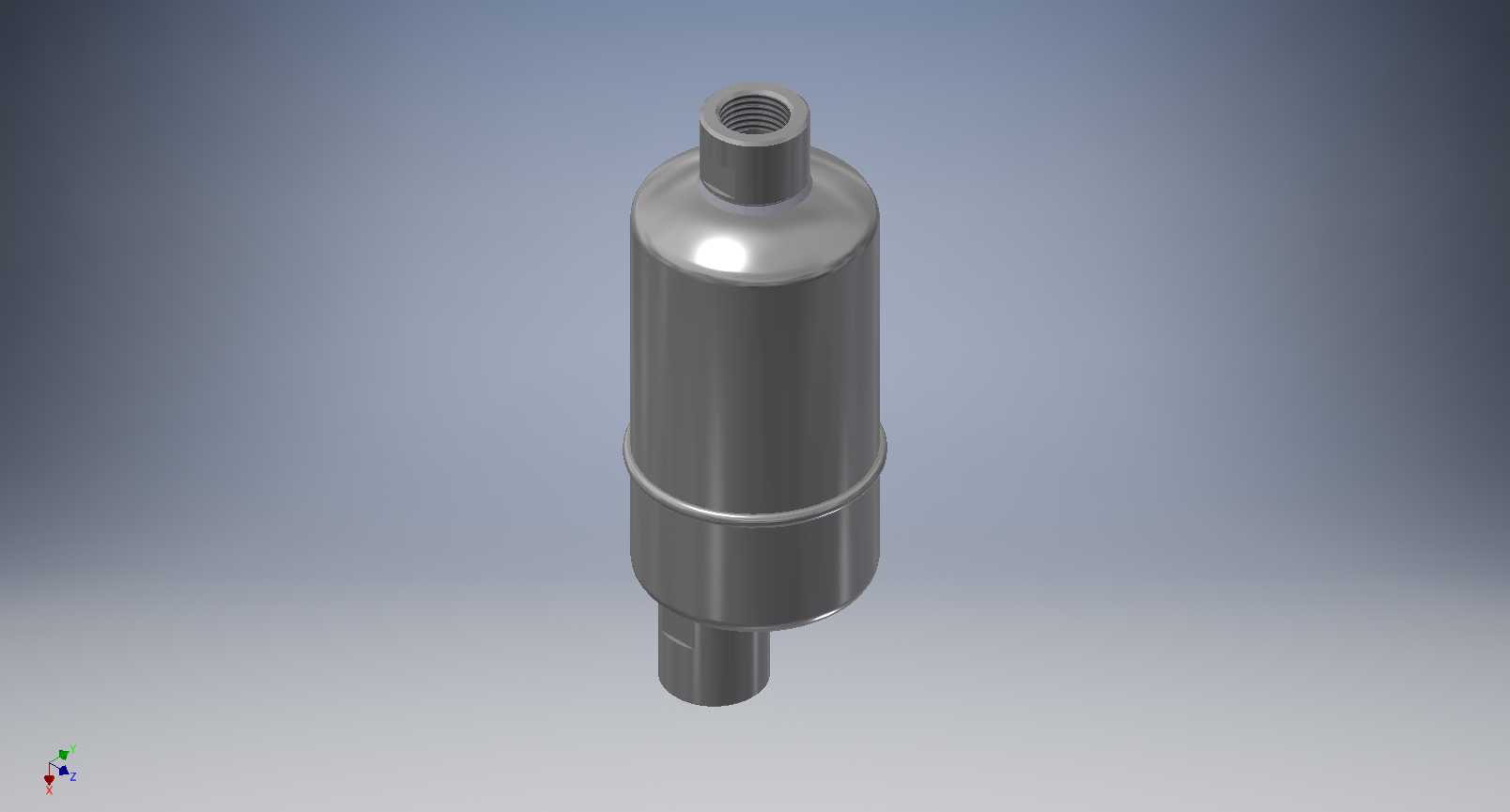

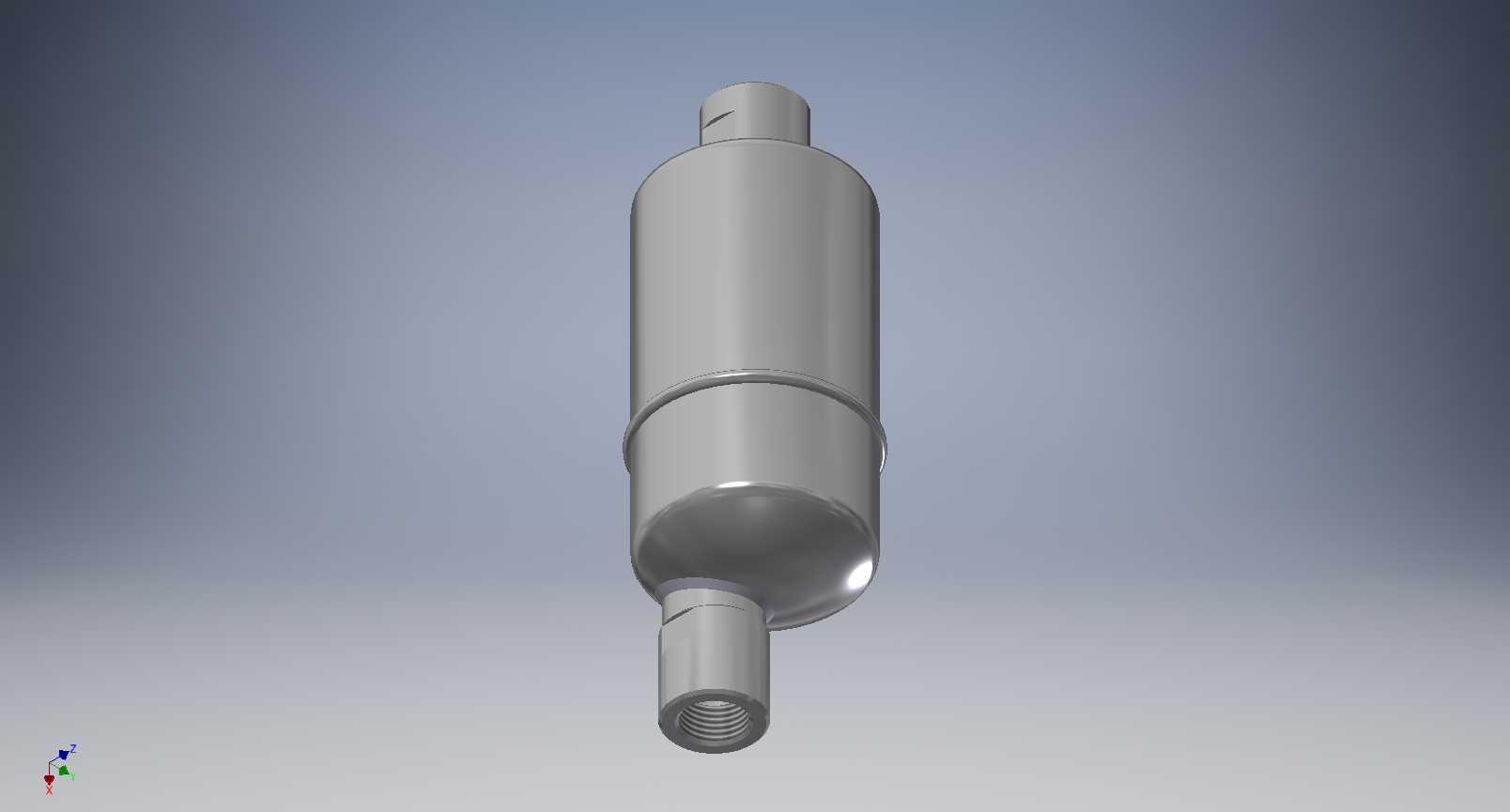

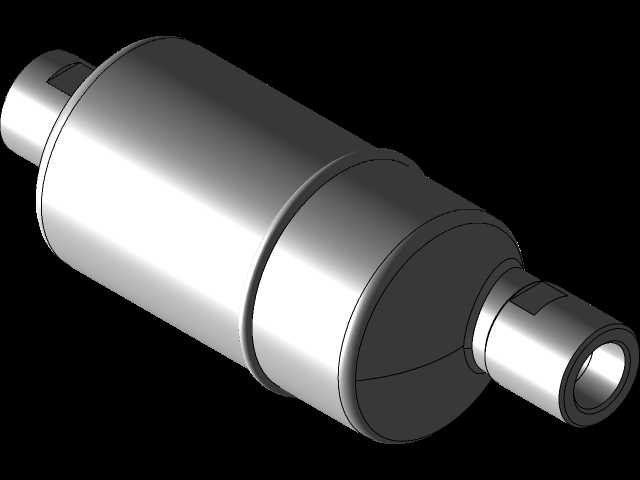

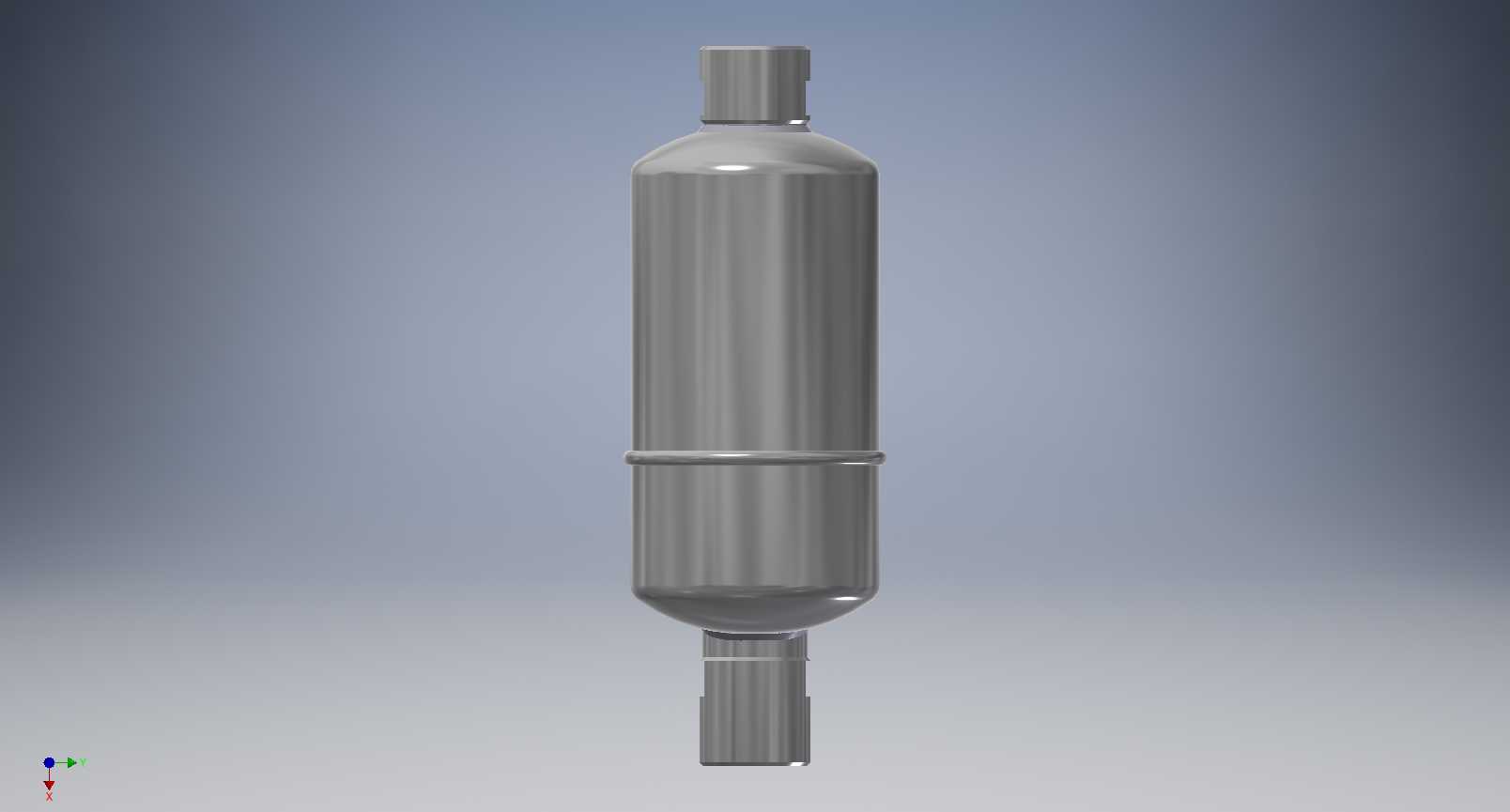

在压缩空气管网、蒸汽供热系统、制冷冷媒循环回路这类带气态工质输送的管路中，冷凝液的积存一直是影响系统运行效率、甚至引发水击损伤管路的核心问题，这款带浮子结构的自动冷凝水收集装置，就是针对这类场景做的结构设计。不同于简易的手动排污储液罐，这款收集器采用内置浮子的机械式自动排液结构，不需要外接电源或者控制信号，依靠罐体积存冷凝水后的液位变化触发浮子抬升，自动开启排液通路，当液位下降到设定安全阈值后，浮子回落自动封闭排液口，整个排液过程不会造成管路内的气态工质泄漏，能持续维持管路系统的压力稳定。从结构设计的角度看，整体采用立式圆柱罐体布局，上下两端采用缩径式的管路接口设计，进出液接口均采用1/2"NPT锥管螺纹标准，适配国内绝大多数工业场合的小口径管路连接需求，安装时不需要额外做变径接头适配，直接对接同规格的管路螺纹即可完成装配。罐体中间设置的环形加强筋，并非单纯的装饰结构，是针对薄壁不锈钢罐体承压工况做的刚度补强，当罐体承受管路内的工作压力时，环形筋可以分散罐体壁面的应力，避免长期承压出现鼓胀变形，延长罐体的使用寿命。罐体材质选用不锈钢与碳钢的组合结构，接触冷凝液的内壁采用不锈钢材质，耐受不同工况下冷凝液的腐蚀，不管是压缩空气带出的含油冷凝水，还是蒸汽系统的高温冷凝液，都不会出现内壁锈蚀污染介质的问题，外部结构采用碳钢材质做表面处理，平衡结构强度与材料成本。在实际安装布局中，这种立式结构的收集器需要垂直安装在管路的最低点位置，保证管路中随气态工质流动的冷凝液可以依靠重力自然汇入罐体内部，安装时需要预留出罐体上下两端的管路操作空间，以及底部排液口的接管空间，不需要额外做支撑固定，依靠两端管路的连接强度即可承载罐体自身重量。不同于传统的疏水阀结构，这款收集器自带一定的储液容积，可以缓冲系统中短时大量产生的冷凝液，避免瞬时排液负荷过大导致的气态工质泄漏，浮子结构的启闭行程经过匹配设计，排液流速稳定，不会出现排液时的液位剧烈波动导致的阀门频繁启闭，有效延长内部密封结构的使用寿命。在制冷系统的冷媒管路中，这类收集器可以有效分离冷媒中夹带的冷冻油与冷凝液，避免液态冷媒进入压缩机造成液击损伤；在蒸汽供热系统中，可以快速排除管路中产生的冷凝水，提升蒸汽的换热效率，减少管路的热损；在压缩空气系统中，可以过滤分离压缩空气中的液态水，提升下游用气设备的干燥度，减少气动元件的锈蚀卡滞风险。整个结构没有复杂的传动零件，运动部件只有内置的浮子与启闭阀件，故障率极低，日常维护只需要定期打开底部的排污口，清理罐体内部积存的固体杂质即可，不需要频繁更换易损件，适配长期连续运行的工业管路工况。
