多通路集成式金属流体转接接头结构

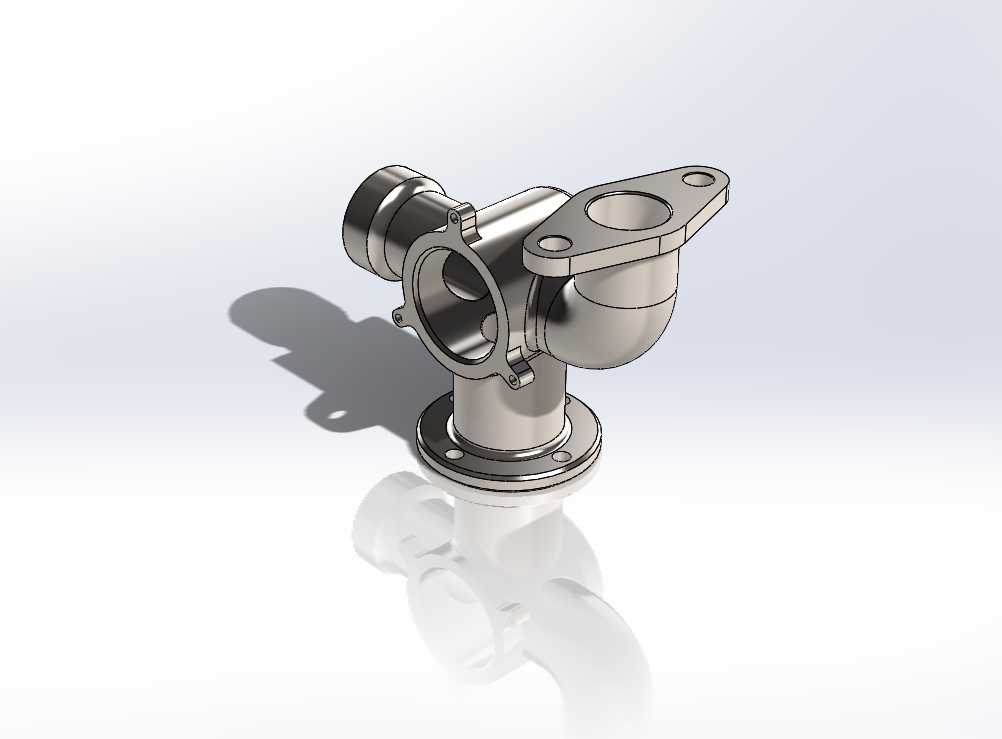

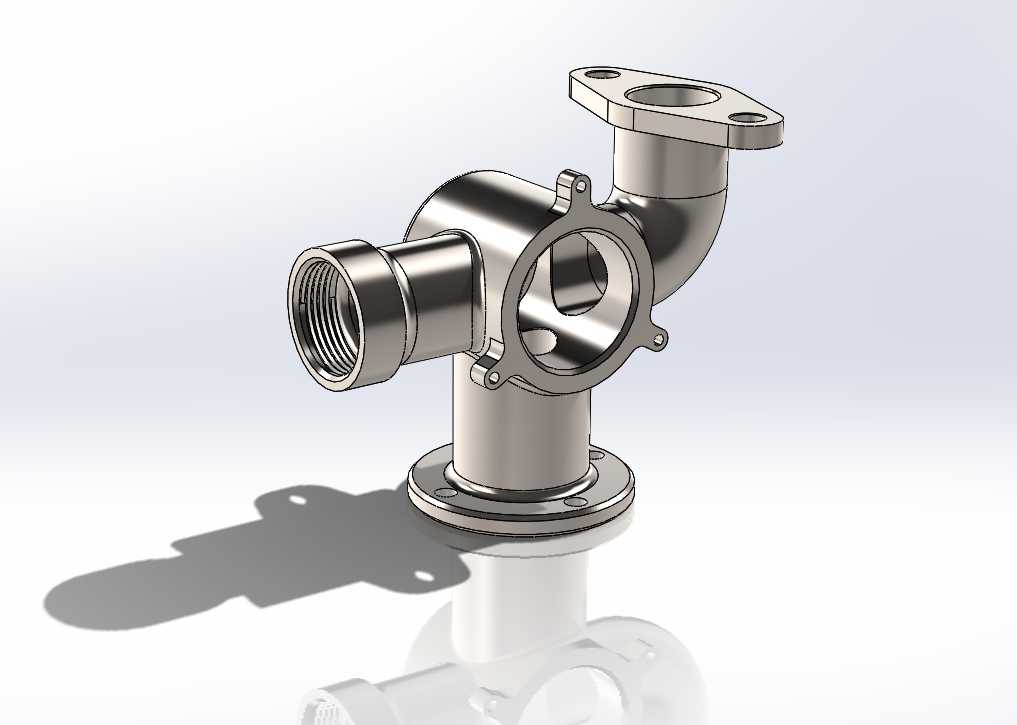

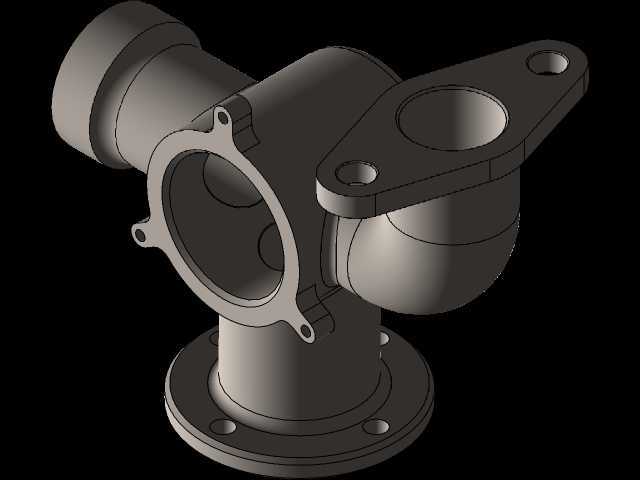

这类多通路集成式转接接头，主要应用在流体输送系统的管路交汇节点，常见于液压动力单元、工艺流体分配管路、车用冷却循环回路等场景，用来实现不同走向、不同接口规格管路的连通与转向，替代多个单通接头拼接的冗余结构，减少管路泄漏点的同时压缩整体安装空间。从结构设计来看，该接头采用一体化铸造成型后做精密机加工的工艺路线，主体为中空腔体结构，共设置四个连通接口：其中一个接口为内螺纹连接端，可直接与带外螺纹的硬管或软管接头旋合装配，接口端面预留密封件安装槽位，保证螺纹旋合后的静密封性能；两个接口采用法兰连接形式，法兰盘上加工有对称分布的螺栓过孔，可通过螺栓与对应带法兰的管路、阀件端面锁紧，法兰密封面为平面结构，适配非金属平垫片实现端面密封；剩余一个接口为快插式卡套连接端，可直接插入对应外径的金属管路，通过卡套咬合实现管路固定与密封，适合需要频繁拆装的管路节点。设计过程中首先根据系统通流能力要求确定各接口的通径尺寸，保证各通路的通流截面积匹配系统流量需求，避免局部通径过小造成流体压损过大；其次根据管路走向确定各接口的空间角度，三个水平方向接口与一个垂直方向接口的空间布局，可适配狭小舱体内的管路排布需求，避免管路出现过度弯折造成的通流受阻。安装边界方面，各法兰接口的螺栓孔中心距、螺纹接口的螺纹规格、卡套接口的适配管径均采用行业通用标准尺寸，可直接与现有标准管路配件互换，无需额外加工定制转接件；接头底部的法兰盘为安装固定端，可通过螺栓将整个接头固定在设备基座或安装支架上，避免管路运行过程中因流体脉动造成接头晃动，降低接口密封失效风险。结构强度设计上，接头各接口与主体腔体的过渡位置均设置圆弧过渡结构，避免直角过渡造成的应力集中，可承受管路系统额定工作压力下的交变载荷，长期运行过程中不会出现过渡位置开裂的问题；接头内壁做光滑处理，减少流体流经腔体时的沿程阻力，同时避免内壁粗糙造成的流体杂质滞留，适合输送洁净流体或有卫生要求的介质。
