便携式手动小型金属管材切割工具结构

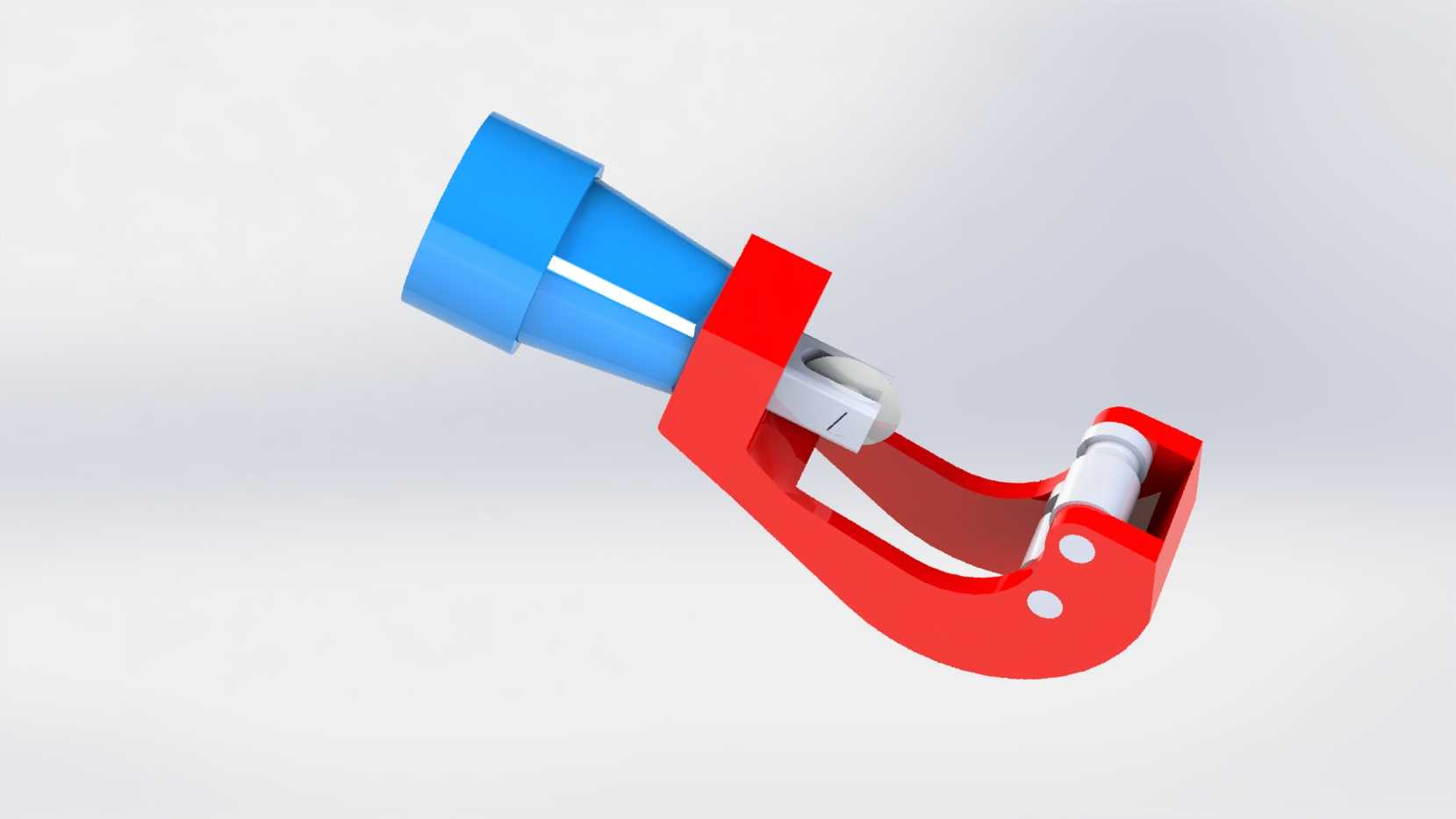

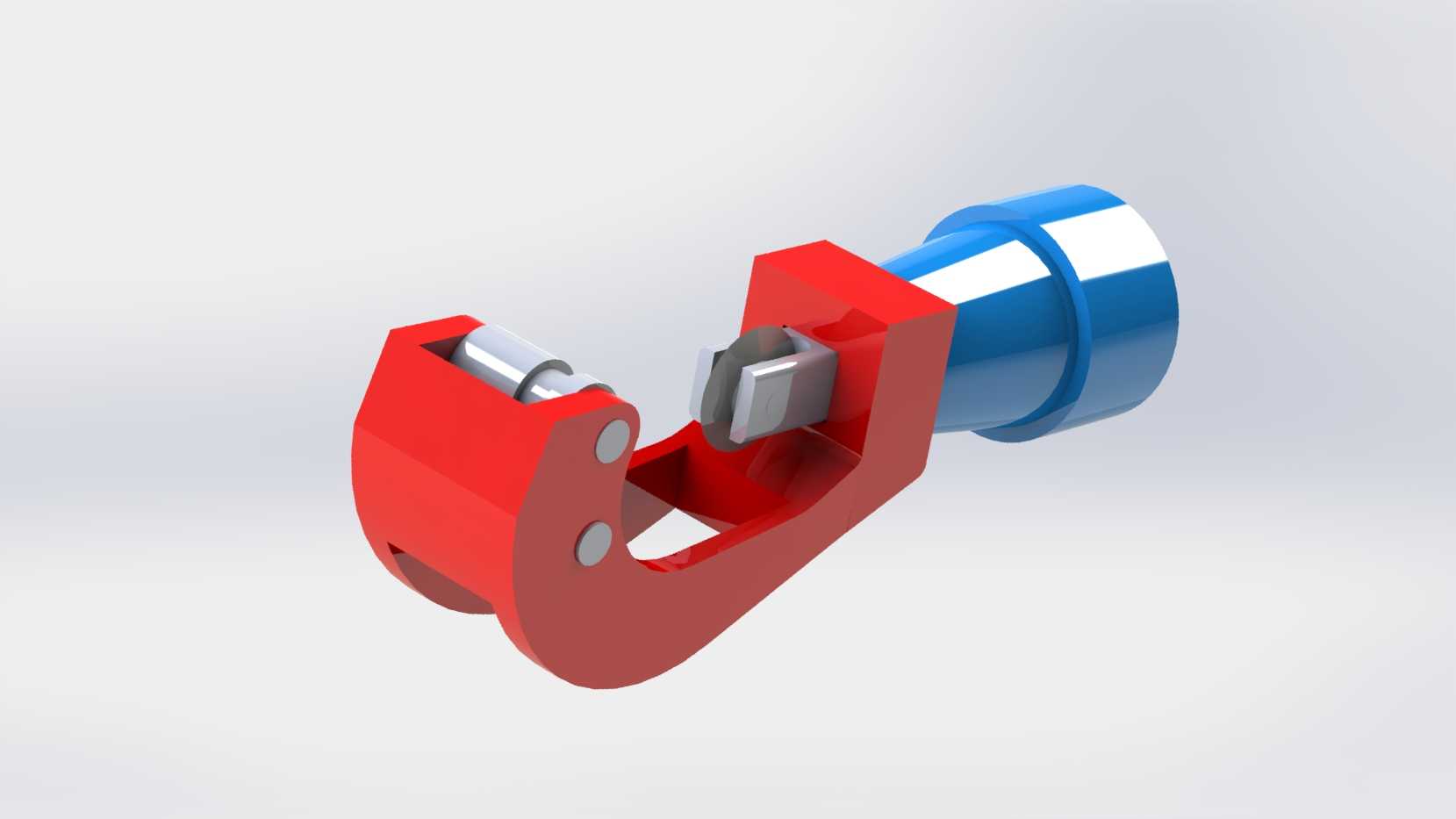

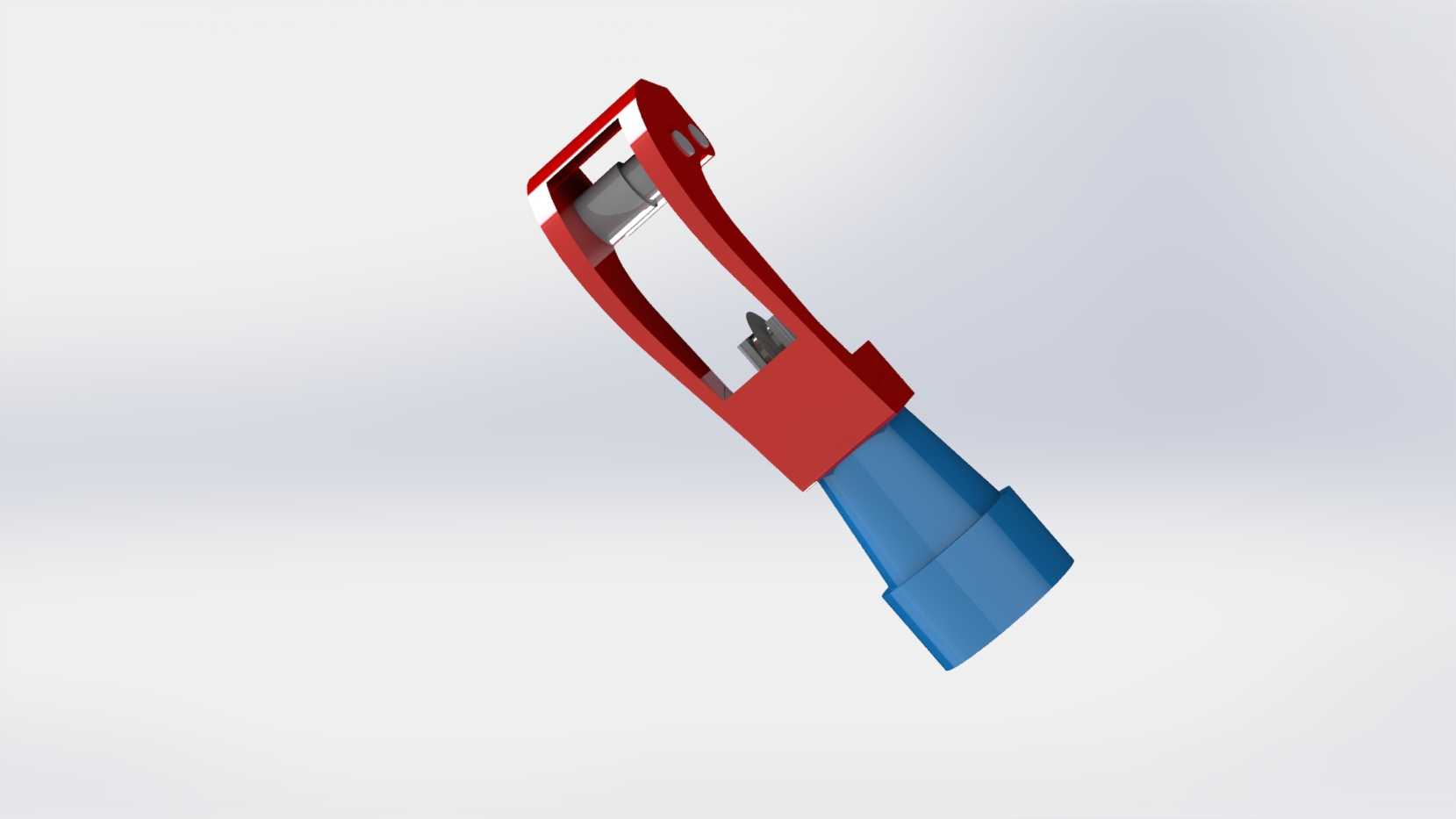

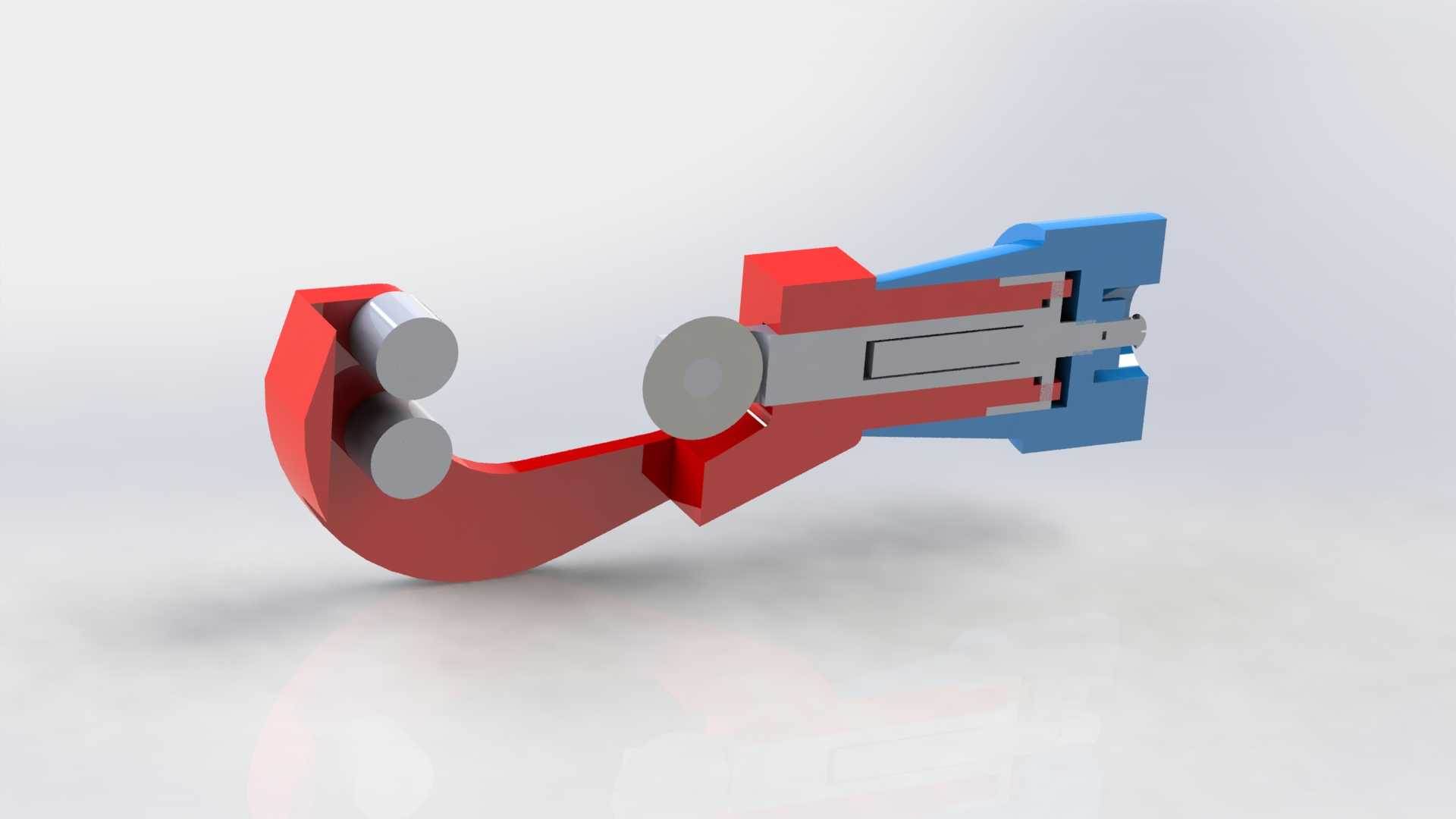

这款手动切管工具主要面向家装水电施工、小型设备管路维保、现场管线改装这类需要近距离灵活作业的场景，区别于大型电动切管设备，它不需要外接电源，也没有复杂的管线连接，单手即可握持操作，适合在狭窄的机柜内部、墙面沟槽、设备检修间隙这类大型工具无法伸入的位置完成金属管材的截断作业。从结构设计来看，工具主体采用C型开口钳体结构，开口尺寸对应常见的小直径金属管材，作业时不需要将管材从整根料上提前截断穿入工具，直接从管材侧向卡入即可定位，大幅降低了现场改管的操作难度。切割进给部分采用旋转进给的压轮结构，前端的硬质合金切割刃通过尾部的旋钮结构逐步推进，配合C型架上对称布置的两个支撑滚轮，在工具绕管材旋转的过程中，刃口逐步压入管壁，整个切割过程不需要施加过大的轴向力，依靠滚轮的导向就能保证切割断面的垂直度，避免出现斜口、毛刺过大的问题，切割完成后不需要额外做大量的坡口修整就能直接进行管路连接。钳体部分采用一体式弯折成型结构，受力位置做了加厚处理，两个支撑滚轮通过圆柱销固定在钳体上，销孔位置做了铰孔加工保证滚轮转动顺畅，不会在旋转切割过程中出现卡滞划伤管材表面的问题。尾部的握持部分做了滚花防滑处理，表面的多段环形凹槽可以增加手掌和工具之间的摩擦力，即使手上沾有少量油污或者水渍，也能稳定握持施力。从安装边界和外形尺寸来看，工具整体长度控制在单手握持的舒适区间，C型开口的最大进深可以覆盖常规小直径紫铜管、薄壁钢管、铝塑复合管的切割需求，作业时只需要预留出工具绕管材旋转的环形空间即可，不需要额外的操作台面或者固定夹具，完全可以手持完成全部操作。设计过程中特意控制了整体重量，主体结构在保证强度的前提下做了局部减重挖槽，长时间手持作业也不会产生明显的疲劳感，切割刃采用可更换结构，当刃口磨损后只需要松开固定螺丝更换新的刀片即可，不需要整体报废工具，降低了长期使用的成本。支撑滚轮的轮廓做了圆弧凹槽设计，可以适配不同壁厚的圆形管材，切割过程中管材不会从钳体中滑脱，进给旋钮的螺距经过匹配设计，每旋转一圈的进给量刚好适配薄壁管材的切割深度，避免进给量过大导致刀片崩裂或者管材变形。
