蘑菇头式气动按钮控制阀结构设计

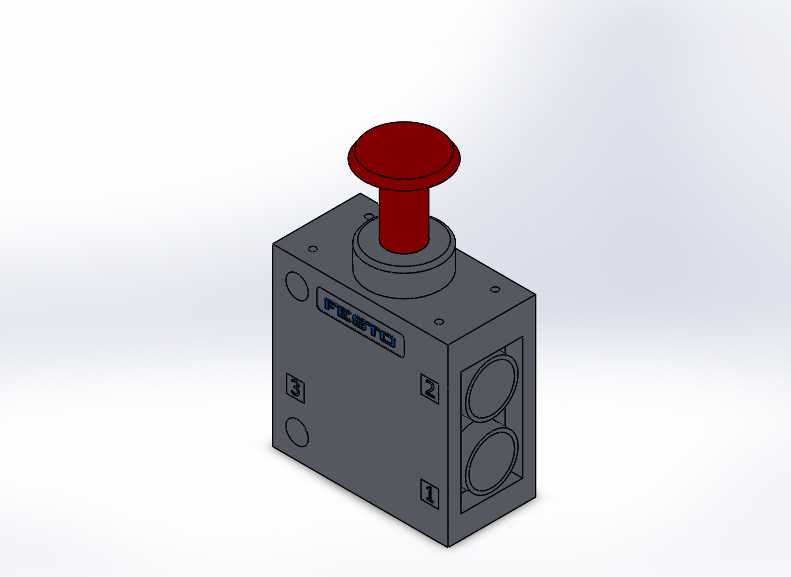

这款手动控制的气动阀件，常被布置在气动系统的操作终端，作为人工触发气路通断、切换气流方向的执行元件，在轻工生产线、小型气动工装、通风管路控制、车间气源支路控制等场景中十分常见，操作人员无需额外工具，直接按压顶部的蘑菇头按钮即可完成气路状态切换，操作反馈清晰，误触概率低。从结构设计来看，阀体采用方块式集成布局，三个侧面预留了标准气路接口，分别对应进气、工作输出、排气三个通路，接口位置的排布充分考虑了管路安装的操作空间，相邻接口之间留有足够的管接头安装余量，不会出现扳手操作干涉的问题。阀体表面做了平整化处理，安装孔位布置在阀体四角，可直接通过螺栓固定在设备面板或者安装支架上，安装边界规整，不需要额外设计异形安装座，适配常规的气动元件安装间距。顶部的操作按钮采用大直径蘑菇头造型，按压面做了圆弧过渡，即便操作人员佩戴劳保手套也能准确触发，按钮的按压行程设计在合理区间，既不会因为行程过短导致误触发，也不会因为行程过长增加操作疲劳度，按钮与阀体之间的密封结构做了多层防护，可阻挡车间内的粉尘、切削液飞溅进入阀体内腔，延长元件的使用寿命。阀体内置的阀芯采用滑动式密封结构，气流切换过程平稳，不会出现明显的气流冲击，适配常规的工业压缩空气介质，可在常规车间温湿度环境下稳定工作。在三维建模过程中，所有接口尺寸、安装孔位、按钮行程都按照实际元件的装配公差做了对应约束，阀体上的标识刻印位置也完全还原实物布局，可直接用于设备布局的干涉检查、操作工位的人机工程验证，也能作为气动系统原理演示的配套模型使用，帮助设计人员在方案阶段就确认操作位置的合理性，避免后期安装时出现操作空间不足、管路弯折角度过大等问题。
