L型二阀组歧管工业阀结构设计

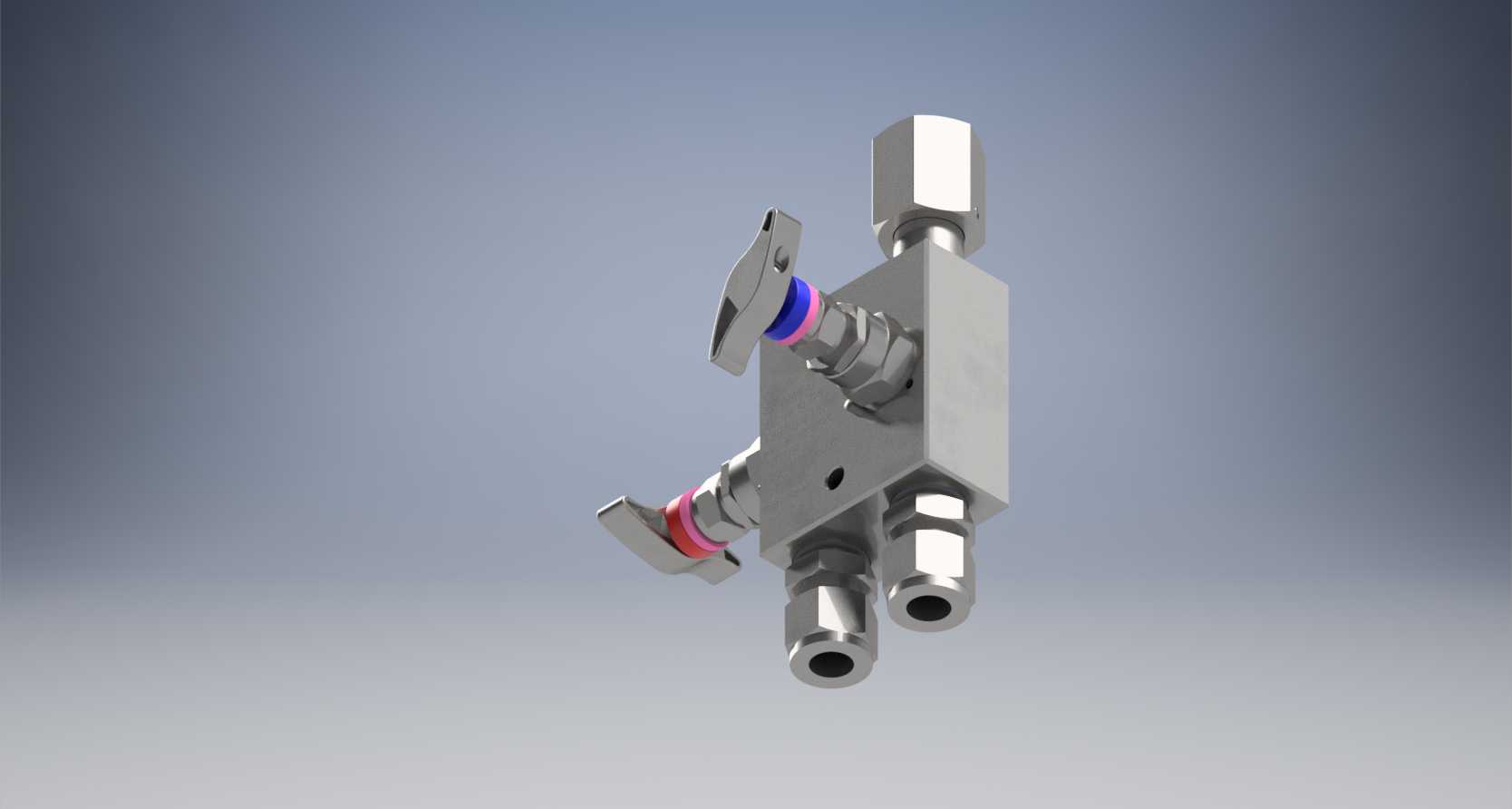

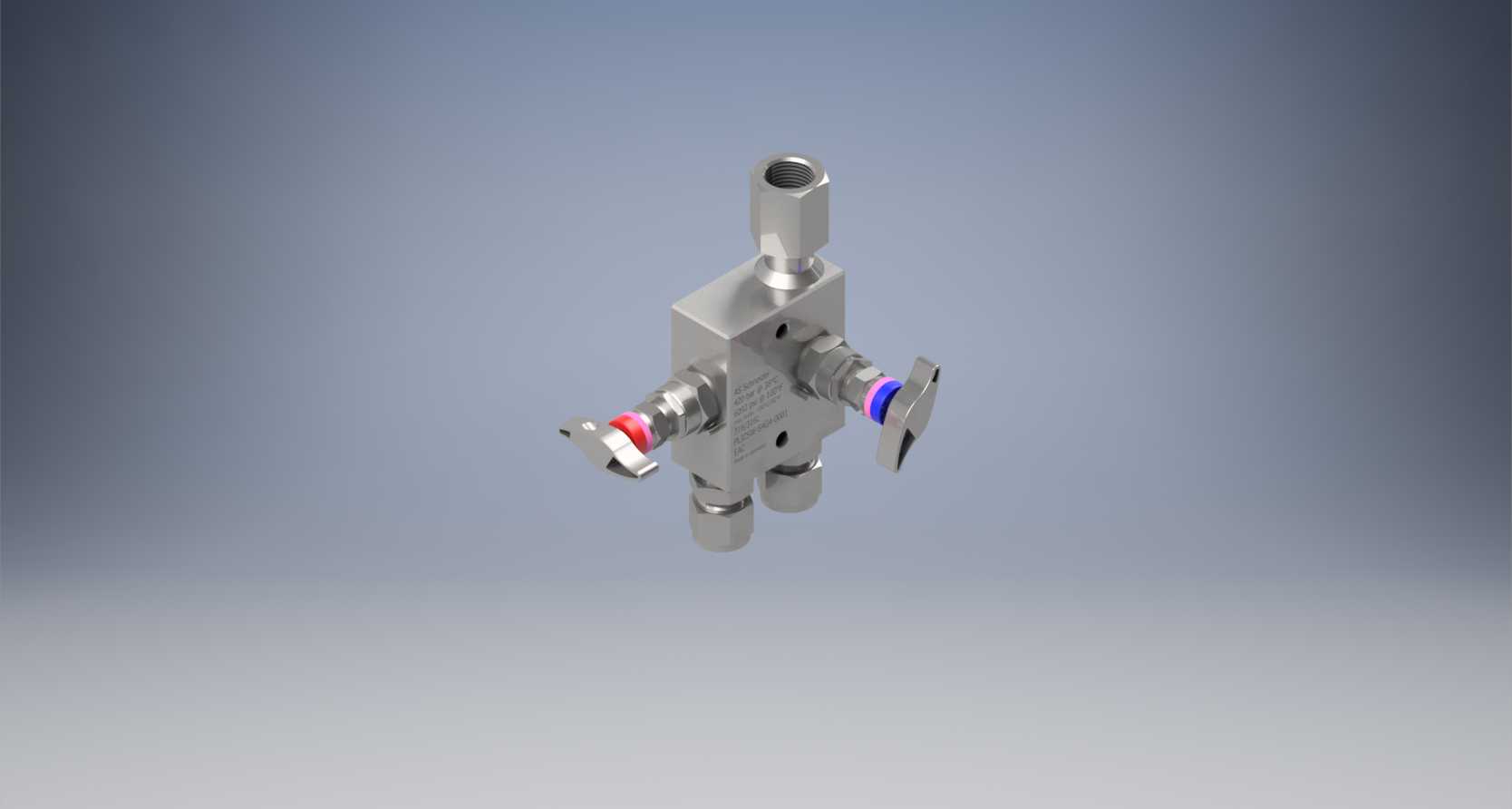

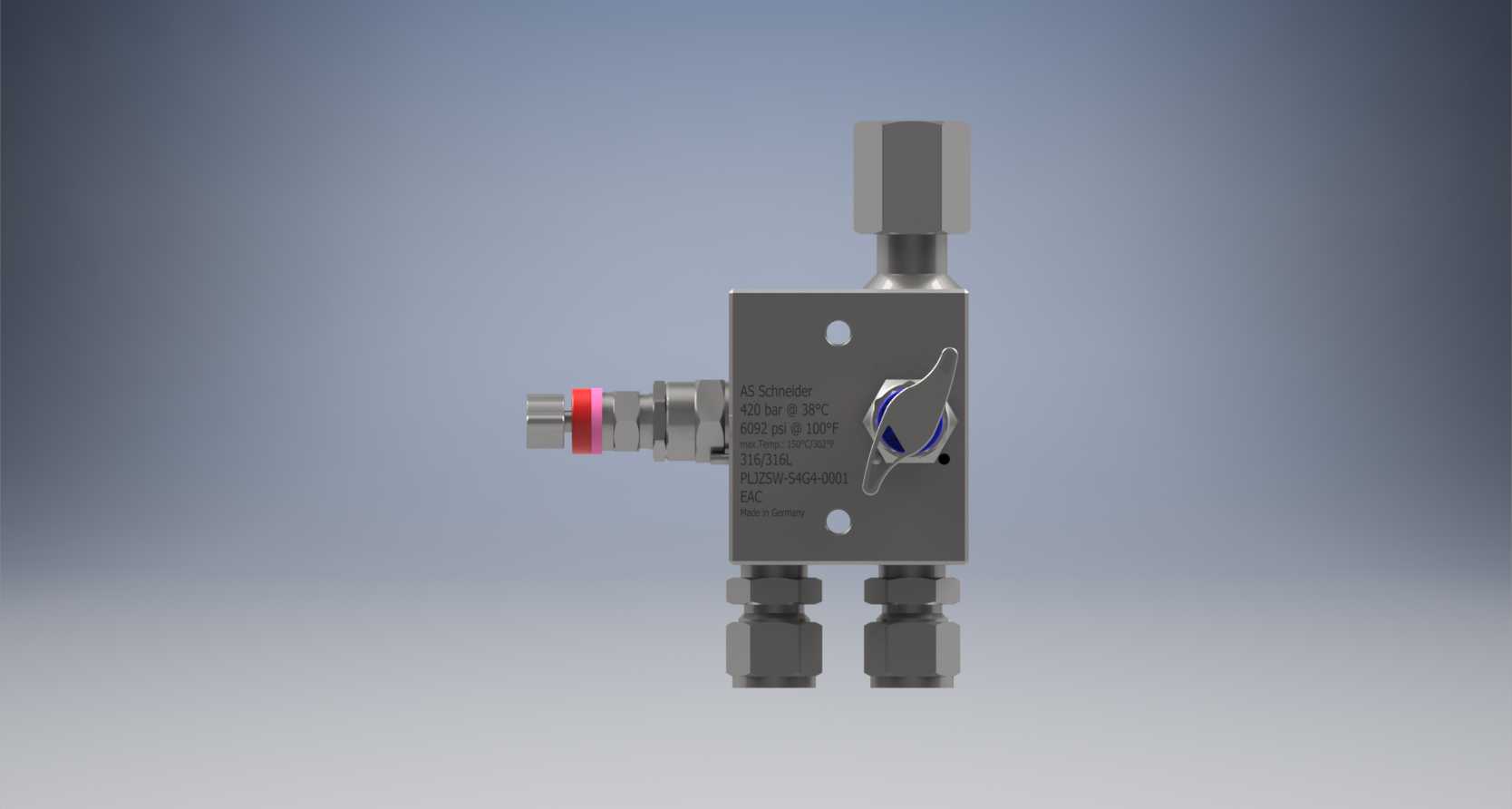

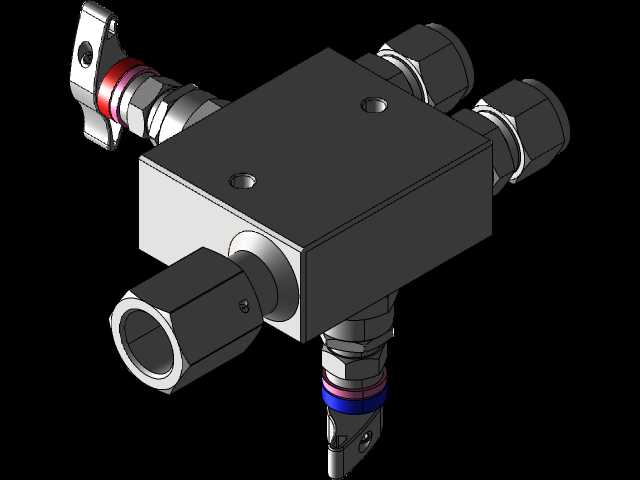

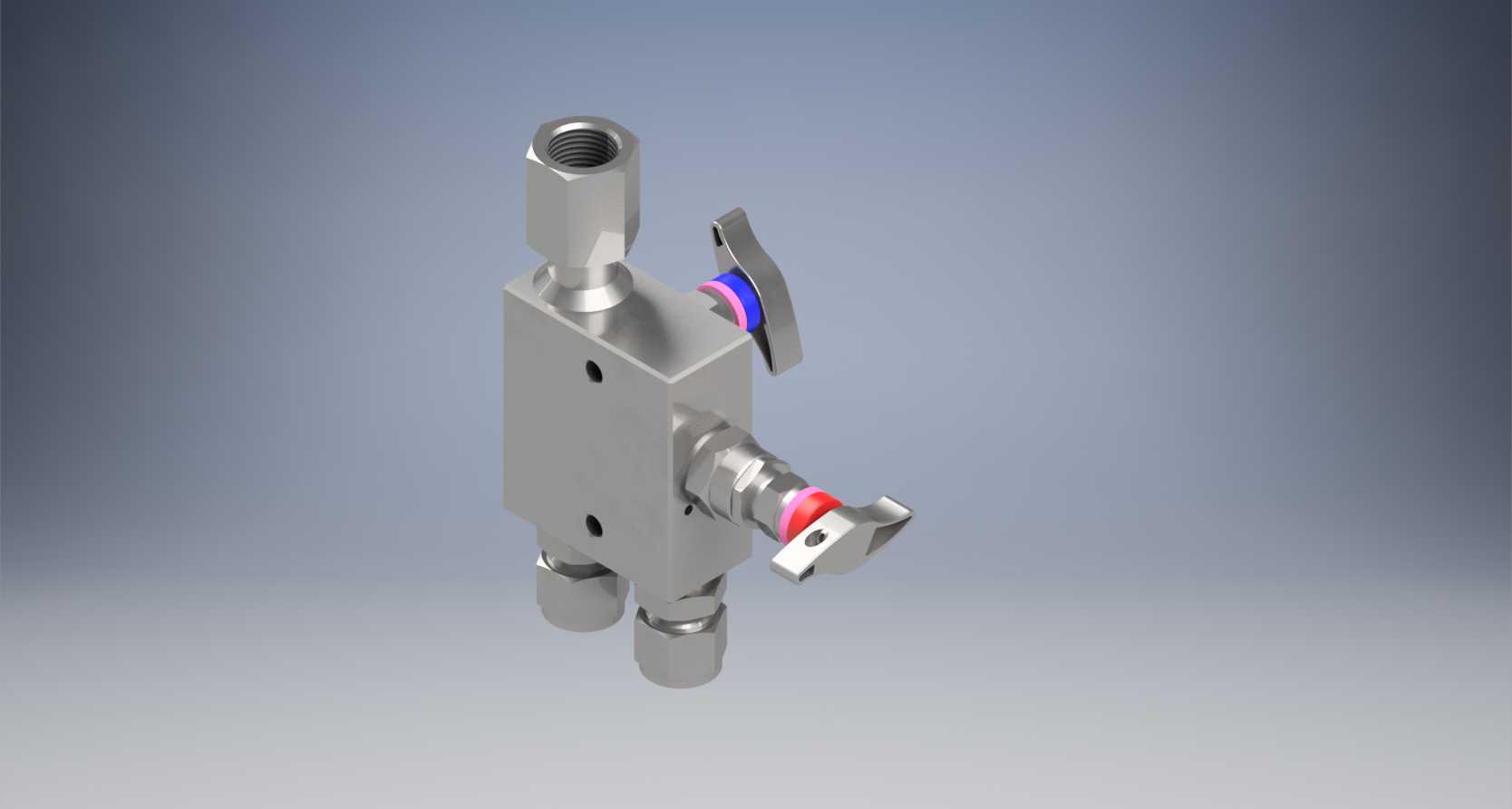

在压力、差压测量的工业管路布设场景中，这类L型结构的二阀组歧管是仪表取源回路里的核心配套部件，常配套压力变送器、压力表等检测元件使用，承担着取压、切断、排气排污的核心作用，在石化、电力、冶金等行业的工艺管线上应用十分广泛。不同于常规直通阀件的布局，该阀组采用一体化块式锻造结构，将截止阀、排气阀集成在单个金属阀体内，大幅减少了管路连接的接头数量，从结构根源上降低了外泄漏的风险点，相比分散组装的阀件组合，集成式结构的密封可靠性提升明显，也能缩小安装占用的空间。从实际安装适配性来看，该阀组的入口与排气口均适配12mm规格的世伟洛克型卡套连接，这种连接形式在仪表管路中无需额外焊接，安装时仅需按规范力矩拧紧卡套螺母即可实现可靠密封，后期维护拆卸也十分便捷，不会对相邻管路造成扰动。1/2规格的旋转螺母排气口设置在阀组侧方，排气操作时无需拆卸其他管路部件，旋转手柄即可完成回路排气、残液排放的操作，能有效避免取压回路里积存气柱导致的测量数值偏差。设计过程中首先考虑的是阀组的流道布局，L型的流道走向适配现场侧装式仪表的安装需求，能让取压管路的走向更顺畅，减少不必要的管路弯折，降低取压延迟。阀体上的两个操作手柄分别对应取压切断和排气功能，手柄的操作角度设置为90度开关，操作时的力矩反馈清晰，现场运维人员无需额外工具即可完成开关操作，手柄端部的色标区分也能避免误操作。安装边界上，阀组的上下接口同轴度公差控制在较高精度范围内，安装时可直接对接仪表与工艺取压口，无需额外调整配管角度，整体的外形尺寸紧凑，在密集排布的仪表柜内也能预留出足够的操作空间，不会出现相邻阀件操作干涉的问题。结构设计时还考虑了耐压工况的需求，阀体的流道转角处均做了圆弧过渡处理，避免直角结构带来的应力集中，同时也能减少介质在流道内的紊流冲击，提升长期带压运行的稳定性。阀杆部位采用了多级密封结构，在频繁开关操作的工况下也能保证密封性能不衰减，适配多种常规工业介质的测量管路使用。
