石油钻井用双闸板防喷器结构设计

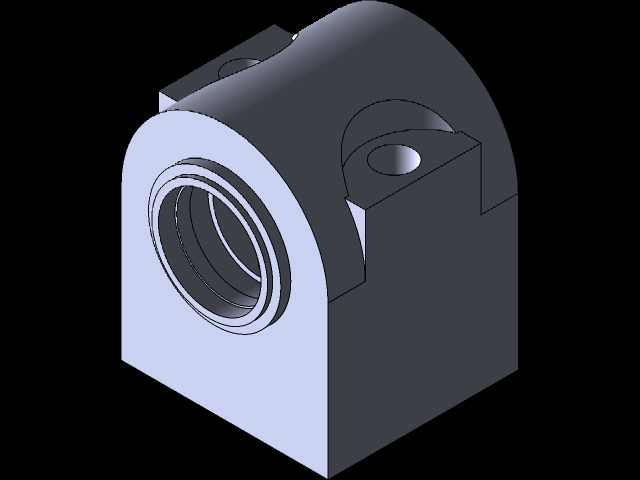

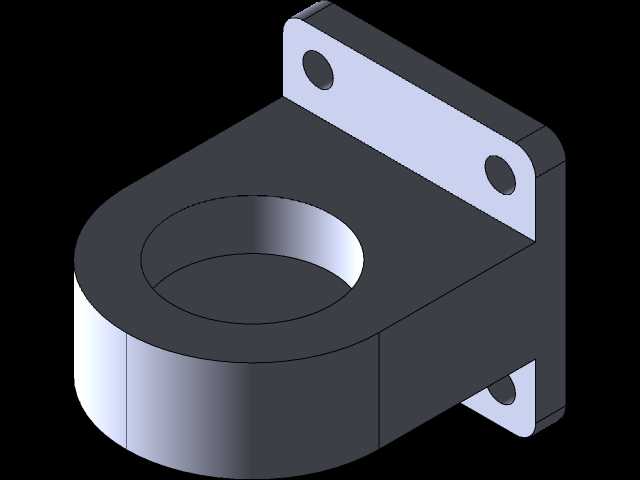

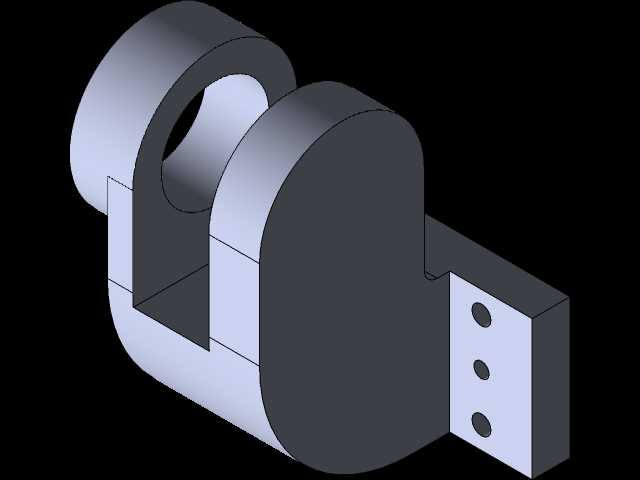

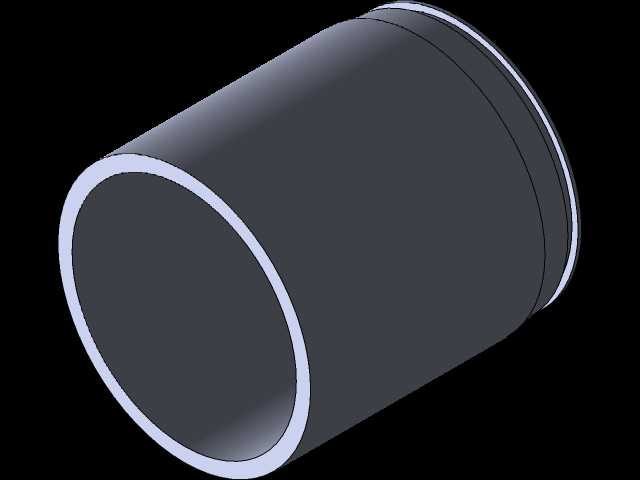

这款双闸板结构的井控设备，主要应用于陆地及海洋油气钻井作业的井口环节，是钻井作业中防范井涌、井喷事故的核心安全屏障，在钻完井、修井、测井等全井筒作业流程中都承担着关键的压力管控职责。从实际作业场景来看，当井筒内出现压力异常抬升时，双闸板结构可通过独立的两组闸板总成实现不同工况下的密封管控，上侧闸板可配置为全封结构，在井内无钻具时实现井口全断面密封，下侧闸板可配置为半封结构，匹配对应尺寸的钻具本体实现环空密封，两组闸板独立驱动互不干扰，可在高压工况下单独动作也可配合锁紧，相比单闸板结构大幅提升了井控作业的冗余安全系数。从设计思路层面，该结构采用对称式侧出油缸布局，两侧的液压驱动单元直接与闸板总成连接，省去了中间复杂的传动连杆结构，既缩短了闸板动作的响应行程，也减少了传动环节的故障点，在高压井场的复杂工况下能保证动作可靠性。主体壳体采用整体式锻件加工思路，顶部法兰采用标准API法兰连接尺寸，可直接与钻井四通、套管头等井口设备对接，底部法兰匹配对应压力等级的井口连接规范，侧部油缸的安装端面采用止口定位加螺栓紧固的结构，既保证了同轴度安装精度，也方便现场快速拆解更换闸板胶芯等易损件。外形尺寸设计上充分考虑了井架底座的安装空间边界，主体横向宽度控制在常规井口操作平台的容纳范围内，两侧油缸伸出后不会与井口操作工位的管汇、操作台产生干涉，顶部法兰的螺栓孔分布严格遵循行业压力等级对应的尺寸规范，无需额外加工过渡法兰即可完成现场安装对接。闸板总成的前端密封胶芯采用带预紧结构的设计，在闸板推进到位后，胶芯在井压作用下可实现自紧密封，压力越高密封贴合度越好，同时闸板体上设计有导向斜面，在关井过程中可自动纠偏钻具的偏移位置，避免钻具偏磨导致密封失效。壳体上预留的侧部接口可连接压井、节流管汇，在关井后可通过这些接口实现井筒压力的循环释放、压井作业等后续操作，整体结构的流道设计避免了直角拐点，减少了高压流体对壳体内壁的冲蚀，延长了设备在含硫、高含砂等复杂井况下的使用寿命。
