DN50PN20黄铜丝扣Y型过滤器结构设计

这款Y型过滤器是民用给排水、暖通空调、小型工业流体输送管路中常用的杂质拦截部件，整体采用黄铜锻压成型结构，适配DN50公称通径管路，额定工作压力PN20，可满足常规冷热水、低压压缩空气、非腐蚀性流体介质的输送过滤需求。从实际工程应用来看，这类过滤器通常安装在减压阀、泄压阀、定水位阀或是其他设备的进口端，用来截留介质中的焊渣、铁锈、砂石等颗粒杂质，避免管路内的精密阀件、仪表因为杂质卡滞、磨损出现密封失效或者计量失准的问题，是管路系统中成本不高但作用关键的附属配件。

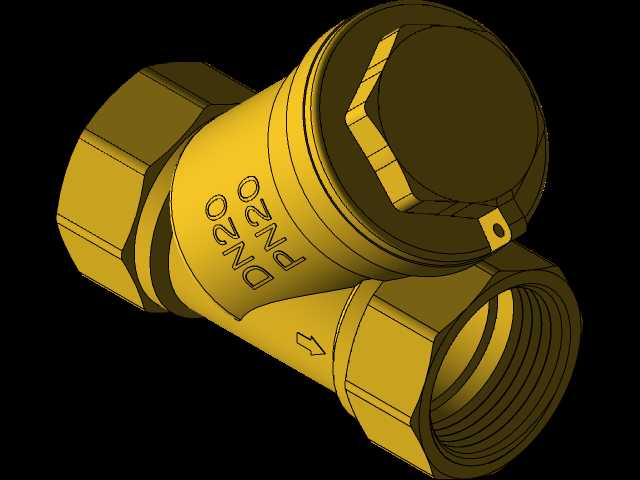

设计上采用Y型斜置滤腔结构，相比直通式过滤器，流体经过滤腔时的流向转折角度更小，压损控制更优，同时斜向布置的滤筒拆卸空间充足，日常维护时不需要将整个阀体从管路上拆下，只需拧开下端的排污螺塞就能取出滤网进行冲洗，大幅降低运维工作量。阀体两端采用内螺纹丝扣连接结构，适配同规格的镀锌钢管、PPR外丝接头，安装时不需要额外焊接法兰，施工效率高，尤其适合家装水暖、小型设备配套这类安装空间紧凑的场景。

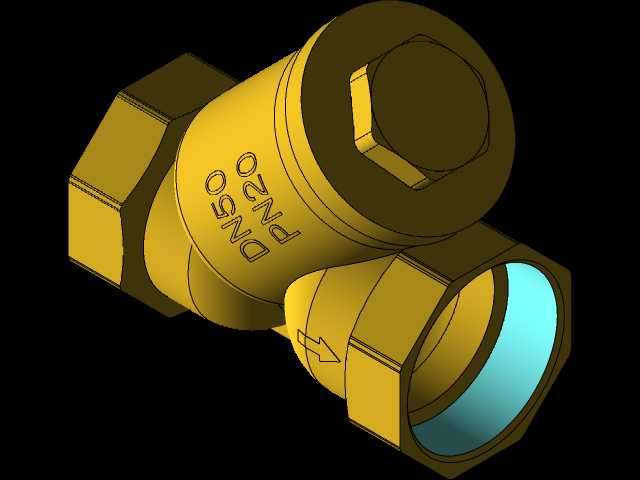

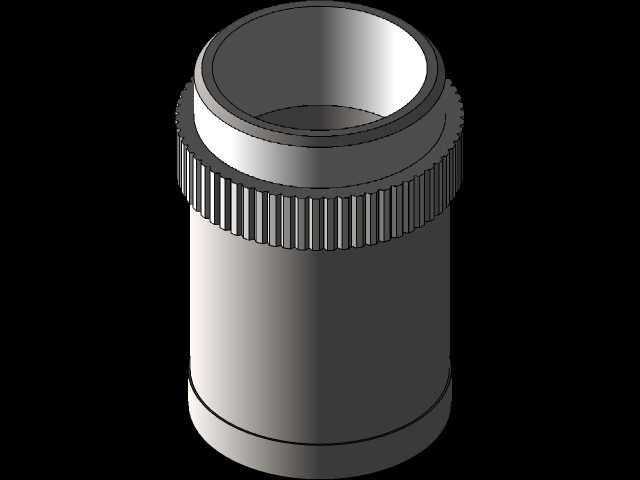

从结构细节来看，阀体主体采用热锻黄铜工艺成型，材质致密度高，承压能力强，相比铸造黄铜阀体不易出现砂眼渗漏问题；滤筒采用不锈钢冲孔网加支撑骨架结构，既保证足够的通流面积，又能承受介质正向冲击不会出现滤网变形破损；阀体上铸有清晰的流向箭头标识，安装时可直观判断介质流向，避免装反导致过滤失效、压损陡增的问题；两端的六角结构设计适配标准管钳，安装拧紧时受力均匀，不会因为夹持力过大导致阀体变形开裂。

在安装边界上，这款过滤器的轴向安装长度符合常规丝扣阀件的通用尺寸，替换同通径的旧款Y型过滤器时不需要调整管路间距，滤腔斜向下方的排污端预留了足够的扳手操作空间，安装时只要保证排污口朝向便于操作的方位，后期维护就不需要拆解周边管路。实际选型时要注意，这款过滤器的滤网默认孔径适配常规管路杂质拦截需求，如果用于高精度仪表保护场景，可以按需更换更高目数的滤网，不过要同步核算通流能力，避免压损过大影响管路整体流量。
