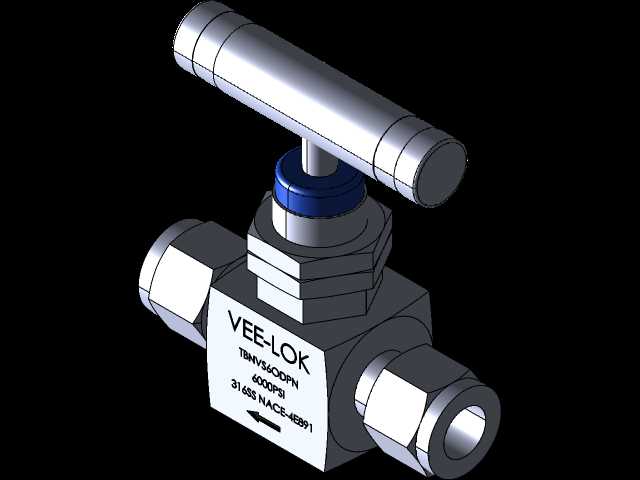

三通式手柄操作高压针型截止阀结构

这款三通针阀主要应用在实验室气路、分析仪器取样管路、小型液压试验台、特种气体输送支管这类需要精准调节小流量、同时实现支路通断切换的场景，和普通两通针阀不同，它的阀体集成三个接口，不需要额外加装三通接头就能完成管路分流或者介质流向切换，减少了管路接头数量，也就降低了潜在泄漏点，在高压小口径管路里这一点对系统密封性提升很明显。从实际使用角度看，这类针阀的调节精度比普通球阀高很多，阀瓣采用锥面针型结构，和阀座的配合间隙经过研磨，转动手柄的时候可以通过阀杆的升降微调过流面积，哪怕是几毫升每分钟的气体或者液体流量都能稳定控制，不会出现球阀那种小开度下流量跳变的问题，额定压力等级覆盖6000PSI级别，适配316不锈钢阀体材质，能兼容大部分腐蚀性化工介质、高纯气体以及液压油类介质，阀体上的流向标识直接模压在本体上，安装的时候不会因为标识磨损接反方向。设计上采用了顶部压盖锁紧结构，阀杆和压盖之间设置了多级密封填料，不需要拆解阀体就能从外部压紧填料来补偿长期使用产生的密封磨损，延长维护周期；手柄采用长杆式圆柱结构，转动的时候力臂更长，操作人员不需要借助额外工具就能手动关紧高压工况下的阀座，不会因为手动力矩不够出现内漏。接口采用卡套式连接结构，适配英制3/8英寸外径的管路，安装的时候不需要对管路套丝，直接把管子插入接口拧紧卡套螺母就能完成密封固定，安装边界上三个接口呈正交布置，水平方向两个接口同轴，顶部阀杆和手柄垂直于水平管路轴线，安装时需要预留出手柄转动的操作空间，手柄转动90度左右就能实现全开到全关的行程，不会和周边管路、支架产生干涉。建模的时候还原了阀体的六角拆装结构，不管是阀体本身的拆装还是接口螺母的紧固，都能对应标准扳手的操作空间，阀杆和手柄的连接采用防脱结构，不会因为操作力度过大导致手柄从阀杆上脱落，阀体上的品牌标识、压力等级、材质标识都做了等比例还原，方便做管路装配干涉检查的时候直接识别元件参数，整个模型的装配关系完全按照实际产品的装配顺序搭建，阀瓣、阀杆、压盖、填料、手柄、锁紧螺母这些零件都可以单独拆分，做虚拟装配或者运动仿真的时候可以直接模拟阀杆升降、手柄转动的动作，验证全开全关位置的行程是否符合设计要求，也能用来做管路系统的BOM统计，直接提取各个零件的尺寸参数做后续的加工或者选型参考。
