工字钢用U型螺栓支柱通道梁夹支架

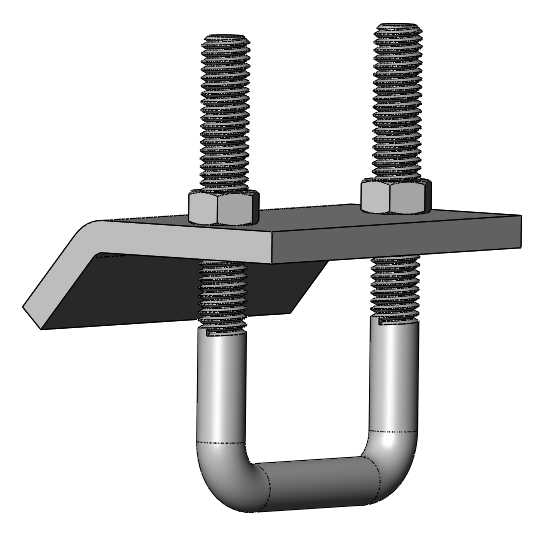

在工业管线架设、车间支柱安装、轻型设备支撑的现场施工场景中，经常会遇到工字钢主梁已完成焊接拼装、不允许在腹板位置钻孔动火的工况，这类场景下常规的钻孔式固定支架完全无法使用，强行钻孔不仅会破坏工字钢的截面受力性能，降低主梁的结构承载冗余，还会大幅增加现场施工的动火、钻孔作业量，拖慢施工进度，甚至带来结构安全隐患。这款梁夹支架正是针对这类无钻孔安装需求设计的专用夹持固定件，整套组件由弯折成型的U型螺栓、带折边的压合压板、配套锁紧螺母三个核心部分组成，安装时无需对工字钢腹板做任何破坏性加工，仅需将U型螺栓跨扣在工字钢的底部支腿上，把压合压板搭放在工字钢支腿上表面，再将待固定的1-5/8英寸支柱槽卡在压板与U型螺栓的合围空间内，逐步对称拧紧两个螺母即可完成固定。从结构设计逻辑来看，压板采用单侧下折的折弯结构，折边刚好卡在工字钢支腿的外侧边缘，能够在螺母锁紧过程中避免压板发生侧向滑移，保证夹持力均匀作用在工字钢支腿的接触面上，不会出现局部应力集中压伤型材表面的问题；U型螺栓采用圆钢冷弯成型，弯折处做了圆弧过渡处理，避免冷弯过程中产生应力裂纹，螺纹段长度预留了足够的调节余量，能够适配不同厚度的工字钢支腿，同时兼容对应规格的支柱槽安装尺寸，夹持完成后U型螺栓的两个螺杆段保持平行，锁紧时两个螺母需交替拧紧，保证两侧的预紧力一致，避免长期受载后出现单侧松动滑脱的问题。在实际安装边界上，这套夹具的夹持宽度完全匹配常规1-5/8英寸支柱槽的外形尺寸，U型螺栓的内净空高度预留了足够的间隙，能够覆盖常用规格的热轧工字钢支腿厚度，安装完成后整体突出工字钢表面的高度较低，不会占用过多的安装空间，也不会和周边布设的其他管线、支架产生干涉。日常使用中，这类梁夹支架常被用于厂房内电气桥架支柱固定、压缩空气管路支架安装、轻型传感器走线架固定等场景，相比传统的焊接支架，它具备可拆卸调节的优势，后期管线布局调整时仅需松开螺母即可移动支架位置，不会在工字钢表面残留焊疤，也不会破坏主梁的防腐涂层，在装配式厂房改造、临时管线布设的场景下优势尤为明显。建模过程中需要重点关注U型螺栓的弯折半径取值，过小的弯折半径会导致圆钢冷弯时出现外侧开裂，过大的弯折半径则会导致夹持时出现配合间隙，无法牢牢卡紧工字钢支腿；压板的折弯角度需要严格控制在90度，折边与压板主体的垂直度误差过大会导致安装时折边无法贴合工字钢侧面，夹持稳定性下降；螺纹段与螺母的配合需要符合普通螺纹公差要求，保证锁紧过程顺畅无卡滞，同时具备足够的连接强度，满足静态载荷下的长期夹持需求。
