法兰连接轴向波纹膨胀节结构设计

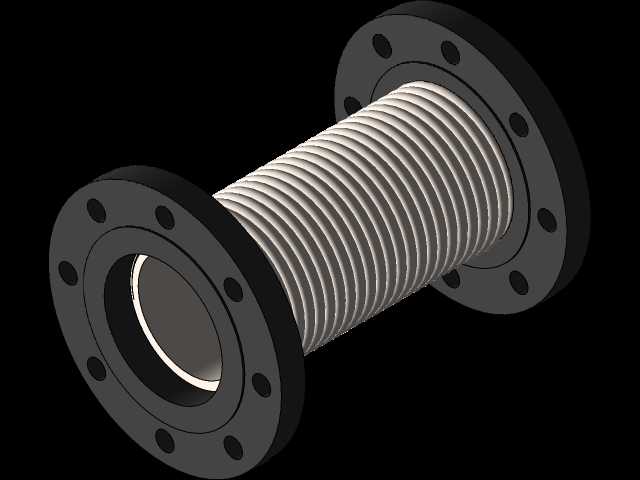

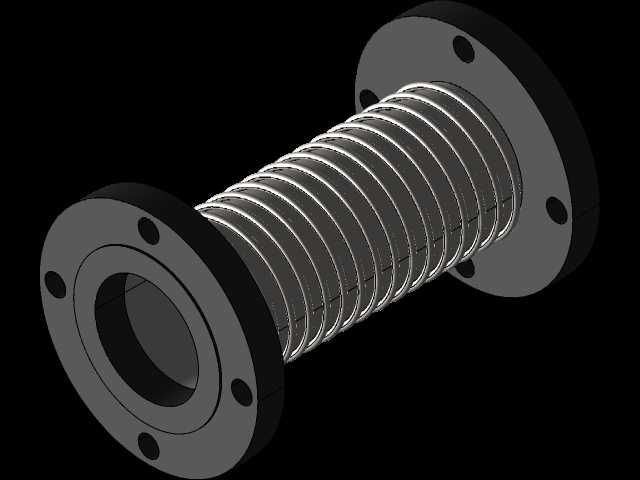

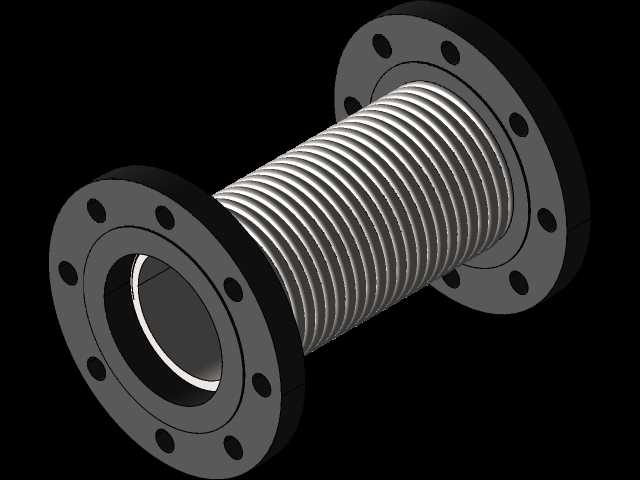

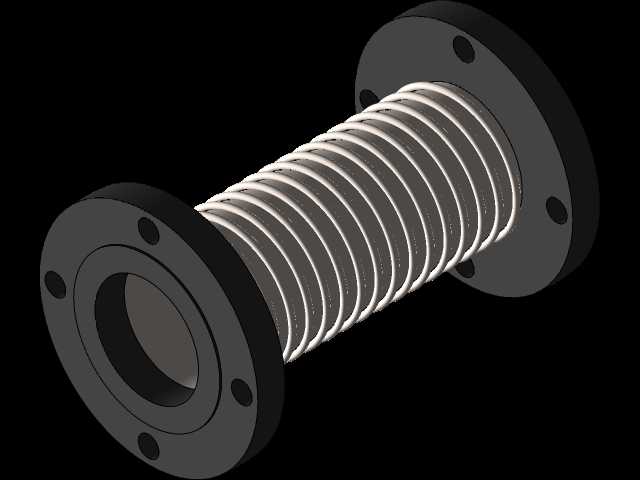

在泵类、涡轮机组、压缩机、电机等旋转设备的进出口管路设计中，振动传递与热位移补偿是管路系统设计必须解决的核心问题，这类带法兰连接的轴向波纹膨胀节，正是针对这类工况开发的管路柔性元件。从结构设计逻辑来看，该元件采用两端带螺栓孔的圆形法兰作为连接接口，法兰端面加工有密封贴合面，可直接与同公称通径的管路法兰、设备接口法兰通过螺栓组紧固连接，无需额外加工焊接坡口，安装适配性强，现场拆装维护效率更高。中间段采用多层薄壁金属波纹结构，波纹沿轴向均匀排布，这种结构形式可以在较小的轴向尺寸内实现较大的轴向位移补偿量，同时具备一定的径向、角向位移补偿能力，能够吸收管路系统因介质温度变化产生的热胀冷缩变形，避免管路应力集中导致的焊缝开裂、法兰密封失效问题。

从功能特性上看，该膨胀节除了位移补偿作用外，还能有效阻隔旋转设备运行时产生的振动沿管路传递，降低管路系统的结构共振风险，减少振动对管路支架、附属仪表的损伤，同时可降低管路传递的结构噪声，改善工业现场的作业环境。设计过程中，波纹段的波距、波高、壁厚参数经过匹配计算，在保证补偿能力的同时兼顾承压能力，两端法兰的螺栓孔位置度、密封面平面度严格遵循对应标准要求，确保安装时的密封可靠性，避免介质泄漏。

在安装边界方面，该膨胀节为3至4英寸通径规格，两端法兰的外径、螺栓孔中心距、螺栓孔数量与尺寸均匹配对应压力等级的法兰标准，安装时无需额外调整管路接口位置，可直接替换同规格的刚性管路短节。适用的工况温度覆盖-40℃至500℃区间，可适配多数工业流体输送场景，包括蒸汽管路、化工介质管路、冷却水管路等不同介质的管路系统，在安装时需注意预留对应的轴向补偿间隙，避免过压缩或过拉伸影响元件使用寿命，同时法兰紧固时需对称均匀拧紧螺栓，保证密封面受力均匀，防止局部压偏导致的泄漏问题。这类膨胀节的结构设计充分考虑了工业现场的安装便利性与运行可靠性，波纹段的材质选用耐蚀金属材料，可适配多数常规工业介质的腐蚀要求，长期运行下的结构稳定性更强，能够有效保障管路系统在复杂工况下的连续稳定运行，减少管路系统的运维频次与故障概率。
