符合API600标准的200nb法兰连接闸阀

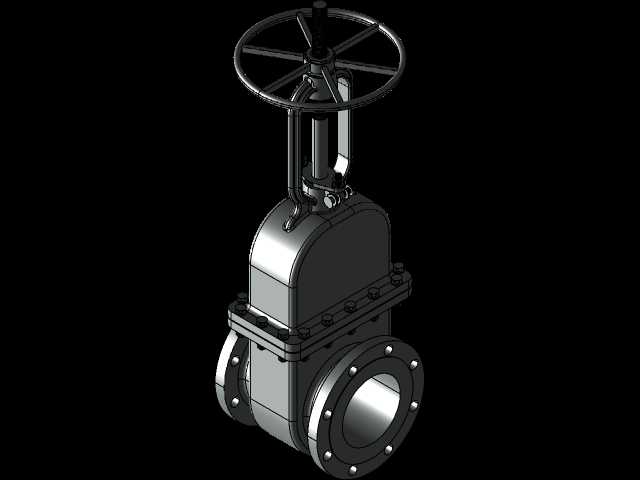

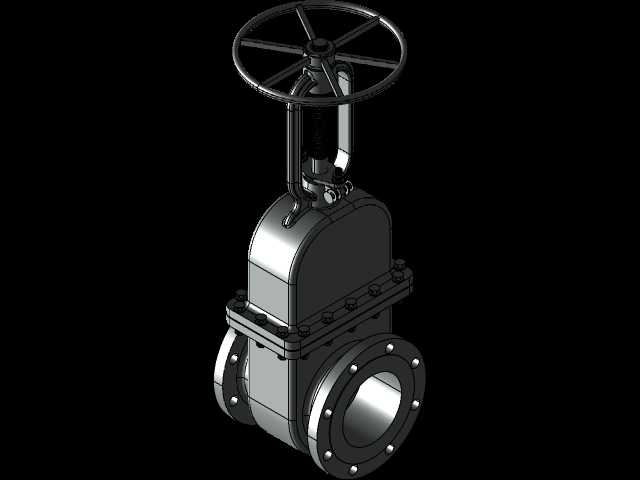

这款闸阀的三维结构完整还原了符合API 600规范的钢制楔式闸阀实体形态，在石油炼化、长输管线、化工流体输送、市政供水主干管等场景中，这类闸阀主要承担管路介质的全开全关截断功能，不适合做节流调节使用，避免高速介质长期冲刷密封面造成密封失效。从结构设计来看，模型完整呈现了明杆楔式单闸板结构的全部细节，顶部的手轮通过阀杆螺母带动阀杆做轴向升降，直观反馈阀门的启闭状态，避免操作人员误判阀位；中法兰采用螺栓连接的压力自紧密封结构，阀盖与阀体的连接螺栓沿法兰周向均匀布置，建模时严格遵循螺栓间距的工程规范，保证承压状态下密封面受力均匀，不会出现局部压溃或介质泄漏的问题。两侧的连接法兰为凸面法兰结构，法兰端面的螺栓孔沿圆周均布，建模时预留了标准法兰的密封面凸台尺寸，安装时可直接匹配对应压力等级的管路法兰，无需额外调整安装接口尺寸；阀体流道为全通径设计，流道内壁无缩径结构，介质通过时的压力损失极小，也便于管路通球清扫作业，适配长输管线的运维需求。在细节设计上，阀杆部位设置了填料函结构，可通过填料压盖的螺栓调节填料压紧力，实现阀杆动密封的可靠密封，避免介质沿阀杆部位外漏；闸板为楔式密封结构，密封面堆焊硬质合金的结构在模型中做了分层呈现，可直观看到密封面与阀体阀座的配合角度，装配时依靠楔面的挤压力实现进出口侧的可靠密封，即使在带压状态下也能保证零泄漏。模型的安装边界尺寸严格遵循200nb公称通径对应的API600标准尺寸要求，手轮的最大外径、阀门的结构长度、法兰端面的安装孔距都和实体产品保持一致，在做管路系统三维布局时，可直接调用该模型校验安装空间，避免出现现场安装时手轮与周边管线、桥架碰撞的问题，也能提前预留阀门操作、后期填料更换、零部件检修的操作空间。从建模逻辑来看，所有零部件的装配约束都符合实际装配关系，手轮与阀杆螺母的转动配合、阀杆与闸板的T型槽连接、填料压盖的导向结构都做了还原，结构设计人员可直接参考该模型的结构细节做同类型阀门的改型设计，也可用于管路系统的数字孪生建模，直观展示管路系统的阀门布置位置与操作空间。
