2寸高压FMC旋塞式连接阀结构设计

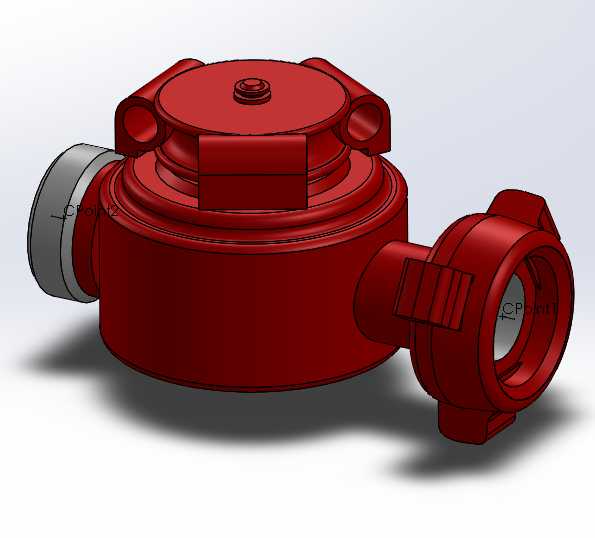

这类2寸规格的FMC高压阀，主要应用在油田压裂、高压流体输送、井口作业的管汇系统中，作为管路通断控制的核心部件，需要承受高压工况下的流体冲击，同时满足快速拆装的现场作业需求。从结构设计来看，阀体采用整体锻造式的主体结构，两侧为标准FMC由壬连接接口，无需额外法兰焊接，现场对接时只需对齐接口锁紧翼形螺母即可完成安装，大幅缩短野外作业的管路拼接时间，适配压裂车组、高压管汇撬装设备的快速布场需求。阀体中部的控制端采用顶部旋塞启闭结构，操作端的凸耳结构适配专用扳手，在高压工况下只需较小的操作力矩即可完成通断切换，避免了普通闸阀在高压下启闭卡滞的问题。设计过程中优先考虑了流体通径的顺滑过渡，阀腔内部流道做了圆弧倒角处理，减少高压含砂流体流经时的冲蚀磨损，延长阀体在压裂工况下的使用寿命，两侧接口的密封槽位置预留了标准密封件安装位，可适配常规丁腈橡胶或氢化丁腈密封件，满足不同输送介质的密封需求。安装边界上，两侧由壬接口的中心距与同规格2寸FMC接头完全匹配，阀体顶部操作端的高度预留了足够的扳手操作空间，无需额外改动周边管路布局即可直接替换同规格旧阀，阀体侧面的定位凸台可适配管汇上的固定卡座，避免高压作业时阀体受流体冲击产生转动移位。整体外形做了圆角过渡处理，没有尖锐凸起，减少现场作业时的磕碰损伤，阀体壁厚经过耐压校核，可满足常规高压压裂作业的压力等级要求，连接翼的结构做了加厚处理，避免反复拆装锁紧时出现应力断裂问题。
