SAER FC25卧式离心泵结构三维造型

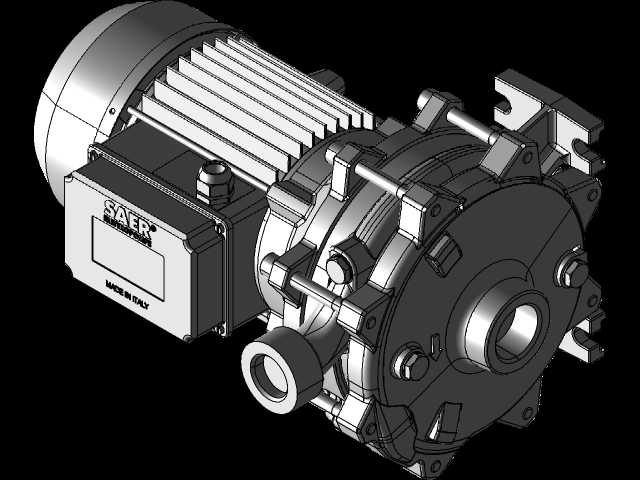

这款SAER品牌的卧式离心泵三维造型，完整还原了电机与泵体直联的紧凑结构，建模过程中优先考虑了民用供水、小型工业循环水系统的实际安装适配需求，没有做多余的结构简化，连接线盒的防水凸台、泵体进出口的法兰定位凸缘都做了1:1的特征还原。从结构设计逻辑来看，电机端采用标准风冷散热筋布局，散热筋的排布角度顺着电机运行时的气流走向设置，能在不额外增加风阻的前提下提升壳体散热效率，接线盒设置在电机侧上方，既避开了泵体可能的滴漏区域，也预留了足够的线缆弯曲操作空间，现场接线时不需要额外调整电机安装角度就能完成作业。泵体部分采用后开门式结构设计，日常检修叶轮、机械密封时不需要拆卸进出口管路和电机固定螺栓，只需要拆开泵体与电机连接的中间支架螺栓就能抽出转子组件，能大幅缩减现场维护的停机时间。进出口采用径向水平布置的法兰接口，法兰的螺栓孔位置、密封面凸台高度都匹配通用管路安装标准，选型替换时不需要重新加工管路转接件，泵脚的安装孔位做了长圆孔设计，能适配一定范围内的安装底座尺寸偏差，降低现场安装的找平难度。建模时特意保留了泵体上的排气螺塞、放水螺塞的位置特征，这两个小结构往往是初做泵类模型的工程师容易遗漏的部分，实际现场调试时，排气螺塞用于首次开机前排空泵腔内的空气，避免叶轮气蚀，放水螺塞用于冬季停机后排空泵腔内存水，防止低温冻裂泵壳。电机与泵体的连接支架采用一体化铸造结构的造型还原，支架上的加强筋位置对应电机轴承、泵轴支撑的受力点，能抵消泵运行时的径向振动，避免长期运行出现轴封偏磨的问题。整个模型的外形边界严格按照实物尺寸还原，安装时的轴向总长度、径向最大尺寸、进出口中心高度都和实物一致，做设备布局设计时可以直接调用模型核对安装空间，不需要额外核对二维图纸的尺寸链，也能提前排查管路、线缆与周边设备的干涉问题。叶轮部分的流道造型也做了特征还原，闭式叶轮的叶片曲率匹配清水输送的水力设计要求，能在低扬程工况下保持较高的运行效率，机械密封腔的空间尺寸也做了准确还原，后续做密封件选型替换时可以直接在模型上测量安装尺寸，不需要拆解实物测绘。
