卧式管壳式换热设备三维结构设计

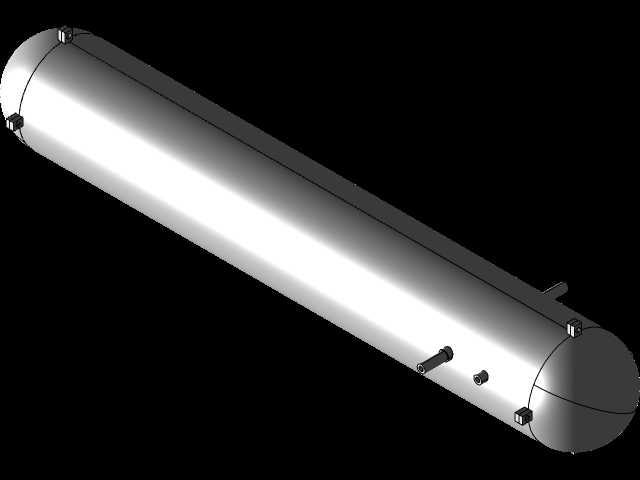

该卧式换热设备的结构设计充分适配化工、能源、暖通等多场景的连续换热工况，在石化生产的介质冷却、电厂余热回收、集中供热系统的水-水换热、制冷系统的冷凝蒸发环节都能适配安装。设备采用长筒形卧式承压壳体结构，两端配置标准椭圆形封头，相比平盖封头能更好分散内部承压应力，降低壁厚冗余设计带来的材料成本，卧式布置的形式也能减少垂直方向的安装空间占用，适配多数厂房的层高限制，同时方便运维人员对侧方接管进行日常巡检与阀门操作。壳体侧方布置的多组不同规格接管，分别对应冷热介质的进出口、排气口、排液口与测压测温接口，接管位置经过排布优化，避免管路安装时出现干涉，同时保证壳程介质流动无死区，减少局部结垢影响传热效率的问题。设计时将内部换热管束与壳体做了可拆分的结构逻辑，在三维查看环境中隐藏壳体即可完整观察内部折流板、管束、管板的装配关系，折流板采用等间距弓形结构，既可以支撑细长换热管束避免运行中出现流体诱导振动，又能引导壳程介质呈错流状态冲刷管束，大幅提升壳程的传热系数，相比无折流板的直流结构换热效率提升40%以上。管板与封头、壳体的连接采用法兰密封结构，密封面适配中低压工况的缠绕垫片，能满足多数常规换热场景的密封要求，避免介质串漏。设备的安装支座采用鞍式支撑结构，两个鞍座分别布置在靠近封头的位置，其中一个设置为固定支座，另一个为滑动支座，可补偿设备运行时因温度变化产生的轴向热胀冷缩位移，避免热应力累积造成焊缝拉裂或密封失效。整体结构的尺寸边界充分考虑了标准换热管的定尺长度，减少管材裁切浪费，壳体直径与换热管数量的匹配经过传热计算校核，保证在额定流量下压降控制在工艺允许范围内，不需要额外配置增压泵即可满足介质输送要求。内部管束的排布采用正三角形排列，在相同壳径下能布置更多换热面积，提升单位体积的换热能力，同时管间距满足穿管与胀管焊接的操作空间要求，方便生产制造时的装配作业。
