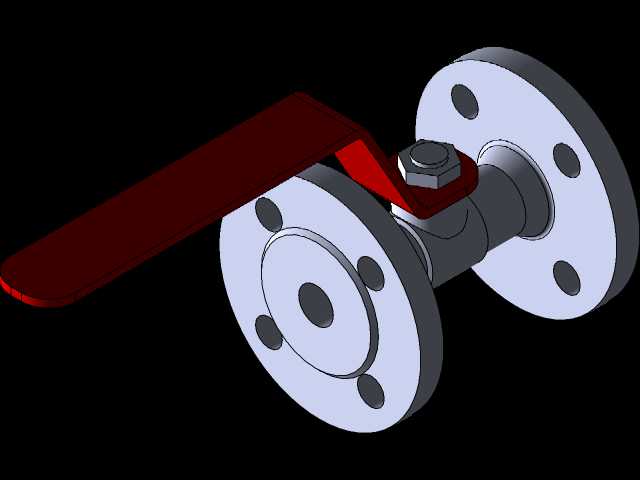

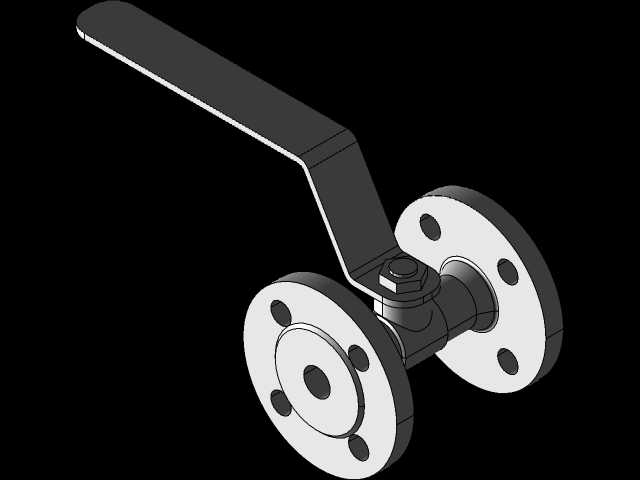

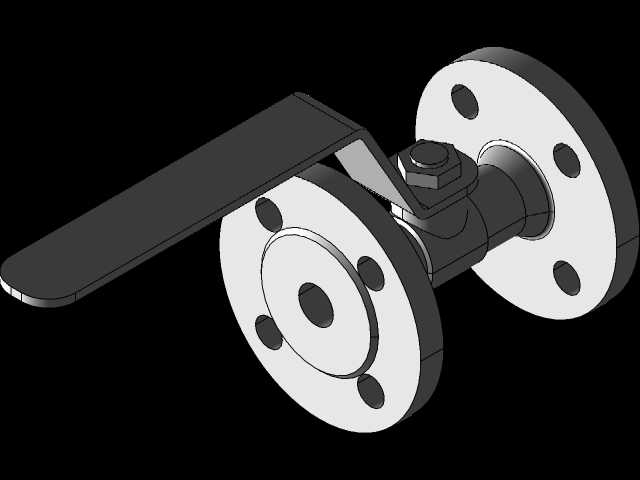

DN20PN16法兰式手动球阀简化结构

这款手动法兰球阀的简化结构，主要面向公称通径20mm、公称压力16bar的中低压管路截断场景，在民用给排水、小型化工支路、暖通循环水、压缩空气支管路等场景中应用广泛，核心作用是通过手柄的90度旋转，实现管路内介质的通断控制，相比闸阀、截止阀，这类球阀的启闭行程更短，操作力矩更小，密封面在全开全关位置时不会被介质直接冲刷，使用寿命更长。从结构设计来看，模型采用了简化建模思路，省略了非核心的密封件细节、紧固件倒角、表面纹理等不影响装配边界的特征，既保留了核心的装配关系与外形尺寸，又降低了模型复杂度，在做管路整体布局、设备装配干涉检查时，不会因为模型特征过多占用过多系统资源，能有效提升大装配体的运行流畅度。两端的法兰连接结构完全匹配对应压力等级的法兰安装尺寸，法兰盘上的螺栓孔位置、孔距、法兰外径、密封面凸台尺寸都严格遵循通用管路安装规范，在做管路排布设计时，可以直接调用该模型匹配相邻管路法兰，不需要额外调整安装接口尺寸，能有效减少设计阶段的接口核对工作量。手柄采用了折弯式长手柄结构，力臂长度经过合理匹配，操作人员不需要借助额外工具，徒手就能完成阀门的启闭操作，手柄的旋转角度限位也做了简化体现，能直观展示阀门全开、全关的位置状态，在做操作空间校核时，可以直接通过模型判断手柄旋转范围内是否存在其他设备干涉，提前规避现场安装后操作空间不足的问题。阀体的流道采用了全通径简化结构，介质流经阀门时的压力损失更小，不会在阀腔内部造成过多的介质滞留，对于输送清水、压缩空气、低粘度油品等洁净介质的管路来说，这种结构的适用性更强。在做设备三维布局时，这类简化阀门模型可以直接作为管路元件库的标准件调用，不需要从零开始建模，能大幅缩短管路系统的设计周期，同时因为保留了完整的安装边界尺寸，不会出现装配时与相邻管件、设备发生尺寸冲突的问题，对于刚接触管路设计的工程师来说，也可以通过这个模型直观理解法兰球阀的核心结构组成，掌握这类阀门的安装尺寸匹配逻辑，在后续选型设计时能更精准地核对安装空间需求。
