20A高压螺纹连接式电磁阀结构设计

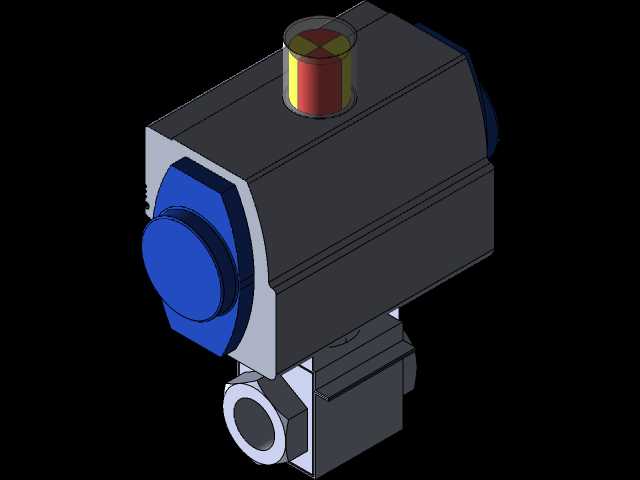

这款高压螺纹电磁阀的建模过程，最先要明确的是其适配的工况边界——20A通径对应的管路通流能力，决定了它常被部署在高压气动控制回路、小型液压动力单元、工业燃气输送支管、高压清洗设备的流体通断环节，这类场景对阀件的密封可靠性、响应速度都有明确要求，不能照搬低压阀的结构逻辑做缩放。从结构设计逻辑来看，执行端的电磁驱动模块和下部的阀体流道模块做了分体式布局，上部的电磁驱动舱做了方正的包覆式壳体设计，既可以给内部线圈、动铁芯提供足够的防护空间，也能在集成安装时和相邻阀件保持规整的安装间隙，顶部的手动应急旋钮做了红黄双色的辨识度设计，方便现场调试、断电应急操作时快速找到操作位，旋钮的凸起高度做了严格控制，避免安装后被周边管线误碰触发误动作。阀体部分的螺纹连接端，严格匹配20A通径对应的管螺纹标准，接口处的密封面预留了足够的平面宽度，不管是搭配密封垫还是生料带安装，都能保证高压工况下的密封性能，不会出现螺纹咬合不足导致的泄漏问题；阀体和上部驱动模块的连接法兰做了内嵌式的密封槽设计，装配时O型圈可以完全嵌入槽内，不会在装配挤压时出现移位、裁切的问题，这也是高压阀设计里很容易被忽略的细节——很多新手建模时只做平面贴合，没考虑密封件的安装空间，实际装配后很容易出现外漏。从安装边界来看，这款阀的整体外形做了紧凑化处理，侧向的电气接口预留了标准的接线空间，不管是侧面走线还是顶部走线都有足够的操作余量，阀体下部的流道转折处做了圆弧过渡，没有直角突变的流道结构，能减少高压流体通过时的压损和湍流冲击，也能降低流体冲刷带来的阀体内部磨损。建模时特意把驱动部分的重心和阀体安装中心做了同轴对齐，安装在管路或者集成阀岛上时，不会因为重心偏移产生额外的安装应力，长期受管路振动影响也不会出现连接松动的问题。另外，阀体两端的螺纹连接段长度做了适配性设计，既保证拧入管路后有足够的螺纹啮合长度承受高压，也不会因为螺纹过长导致安装后阀位偏移，影响周边管线的布局。
