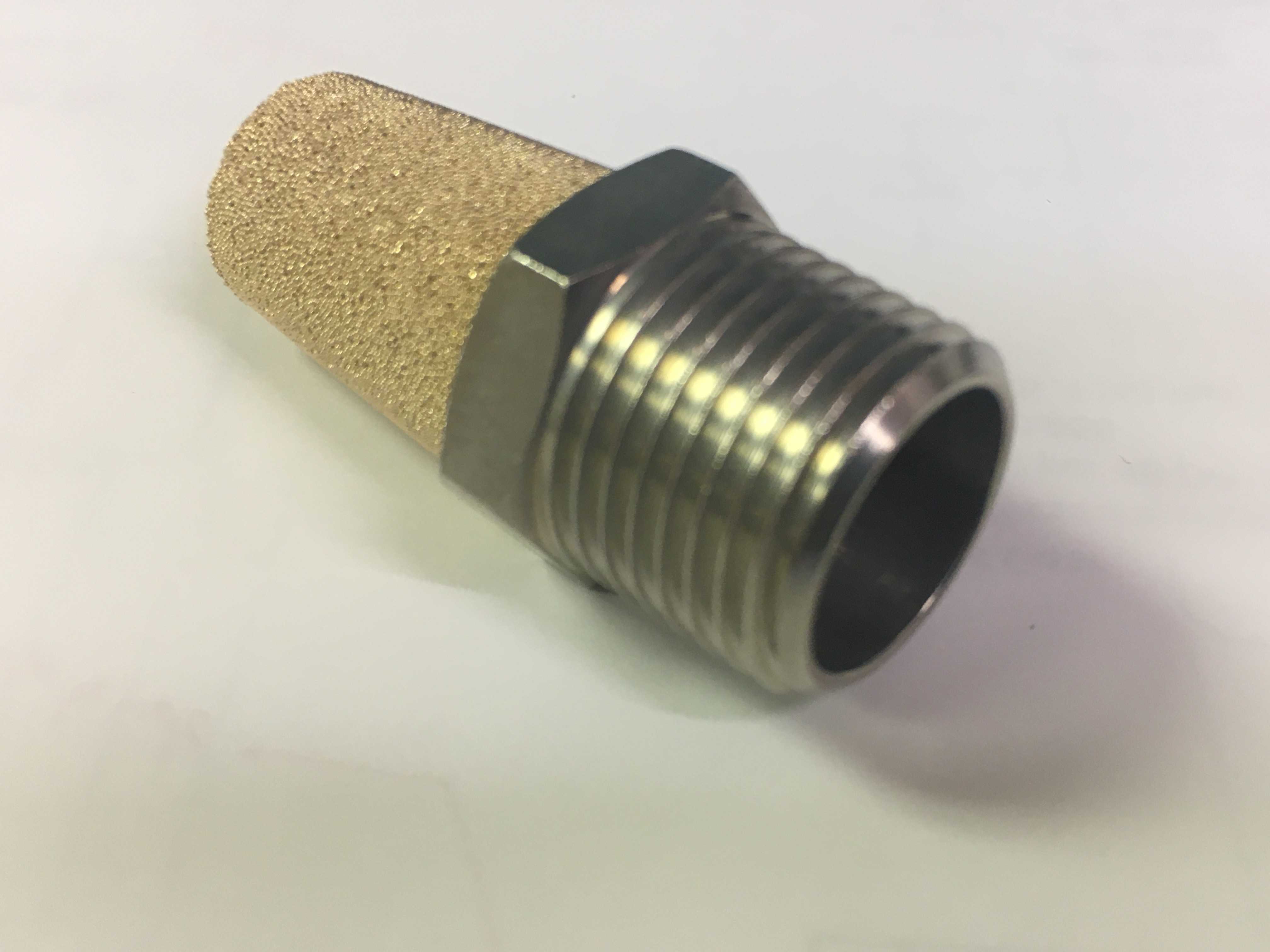

1/2NPT外螺纹青铜空气消声过滤件

在气动系统的排气末端，这类青铜材质的消声过滤元件是极为常见的配套部件，多数小型气动回路、压缩空气排放点位都会用到这类结构紧凑的功能件。从实际工况需求出发，这类元件需要同时承担两个核心作用：一是对排出的压缩空气进行节流消声，避免高压气体直接排放产生的尖锐噪音影响作业环境，二是对回路内随气流带出的细小杂质进行拦截过滤，防止污染物直接排入周边环境或是反向污染周边元器件。设计这类元件时，首先要兼顾安装便捷性与功能可靠性，底部采用标准1/2"NPT外螺纹结构，能够直接匹配气动系统常见的内螺纹排气接口，不需要额外加装转接头，螺纹段的长度经过适配，能够保证拧入标准螺纹孔后有足够的啮合长度，不会出现松动、漏气的问题。紧邻螺纹段的位置设计了7/8"规格的六角拧动结构，这个尺寸刚好适配常规的开口扳手、活动扳手，现场安装维护时不需要特制工具，操作人员用常规工装就能完成拆装，六角结构的厚度也做了针对性设计，既不会因为过薄导致拧动时棱角崩损，也不会因为过厚浪费材料、增加不必要的整体重量。元件的主体段采用锥台形结构设计，这种结构一方面是为了增大青铜透气材质的有效通流面积，保证排气时不会产生过大的背压，影响气动回路的动作响应速度，另一方面锥面结构也能让气流在透过青铜微孔时逐步减速，配合微孔本身的阻尼作用实现更好的消声效果，相比等直径的圆柱结构，锥台形的结构强度也更高，在受到轻微磕碰时不容易出现变形损坏。整体1.875英寸的总长度控制得十分紧凑，安装在设备外壁时不会突出过多，避免现场作业时被剐蹭导致脱落或是损坏。青铜材质本身的耐锈蚀特性，也让这类元件可以在相对潮湿的车间环境下长期使用，不会像普通碳钢件那样短时间内就出现锈蚀堵塞微孔的问题，材质本身的微孔均匀性也经过选型，既能保证杂质过滤的精度，又不会因为微孔过密导致排气阻力快速上升。在实际选型匹配时，只需要确认排气接口的螺纹规格、系统的排气流量范围，就能直接选用这类元件，不需要额外做结构修改，适配绝大多数常规气动系统的排气点位需求，不管是小型气动阀组的排气口，还是小型气泵、气动执行元件的末端排放，都能通过这类元件实现降噪与过滤的双重作用。
