生物燃料油洗涤活性炭柱设备结构

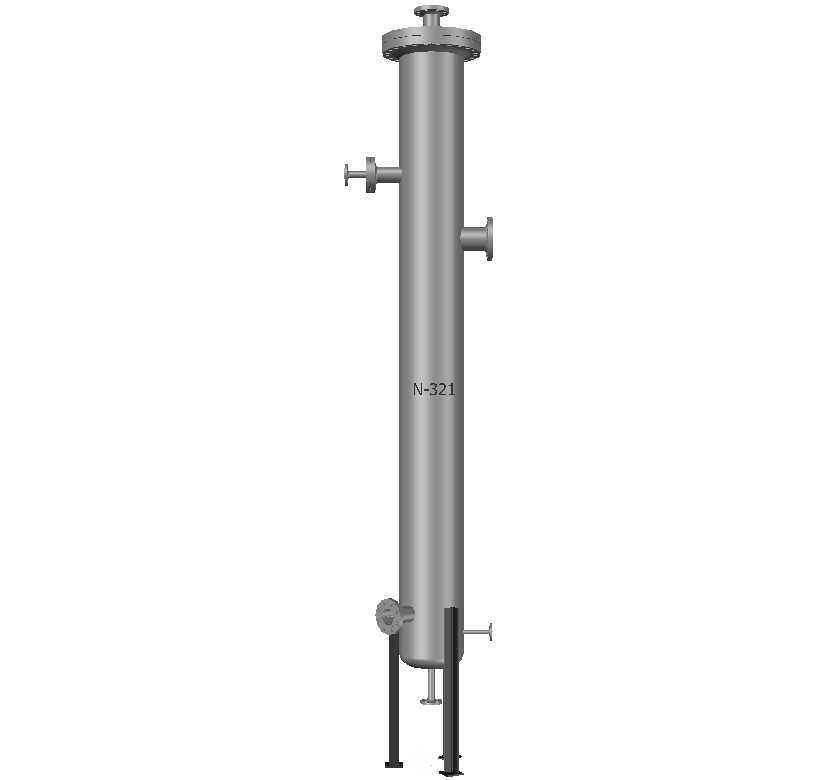

这款立式罐体结构的流体处理设备，主要应用于生物燃料生产工段的油品精制环节，可完成油品内杂质脱除、硫化物吸附以及残留胶质组分的洗涤净化作业，是生物燃料提纯工序中衔接反应工段与成品储罐的核心处理单元。从结构设计逻辑来看，整体采用立式长筒承压罐体构型，筒体上下端采用标准法兰封头结构，顶部封头设置排气与检修接口，可满足设备投运前排气、运维阶段内部填料更换的操作需求；筒体侧面分层设置工艺接口，上部侧接口为待处理油品进料口，中部侧接口可接入洗涤助剂或反冲洗介质，下部侧接口为净化后油品出料口，各接口的伸出长度与法兰规格均匹配常规工业管道的安装对接要求，无需额外配置过渡转接件即可完成现场管路配装。罐体底部设置三点式支撑腿结构，支撑腿高度预留了底部排渣口、排污阀的操作空间，现场安装时只需将支撑腿与预埋基础板做螺栓固定即可完成设备定位，无需额外搭建大型支撑框架，适配中小型生物燃料生产车间的紧凑布局需求。设备内部预设活性炭填料承托结构，填料装填区的高度经过流场仿真校核，可保证待处理油品在罐体内以稳定流速穿过活性炭吸附层，避免出现沟流、短流问题导致净化效果不达标；罐体侧壁预留的仪表接口可加装压力、温度检测元件，方便生产过程中实时监控设备运行压损，判断填料吸附饱和状态，及时安排填料更换或反冲洗作业。在安装边界方面，设备整体径向尺寸控制在常规工业设备运输宽度范围内，长径比适配车间层高要求，吊装时可直接利用顶部封头的吊耳完成整设备吊装就位，现场安装作业难度低；各工艺接口的方位可根据车间管路走向做周向调整，适配不同厂区的管路布局差异，减少现场配管的改造成本。设备运行时，待净化的生物燃料从上部进料口进入罐体，经布流装置均匀分散后自上而下穿过活性炭填料层，油品中的杂质、有害组分被活性炭吸附截留，同时可通过中部接口注入洗涤溶剂，完成油品的深度洗涤精制，处理后的合格油品从下部出料口输送至成品储罐，底部排污口可定期排出沉积杂质与反冲洗废液，保证设备长期稳定运行。
