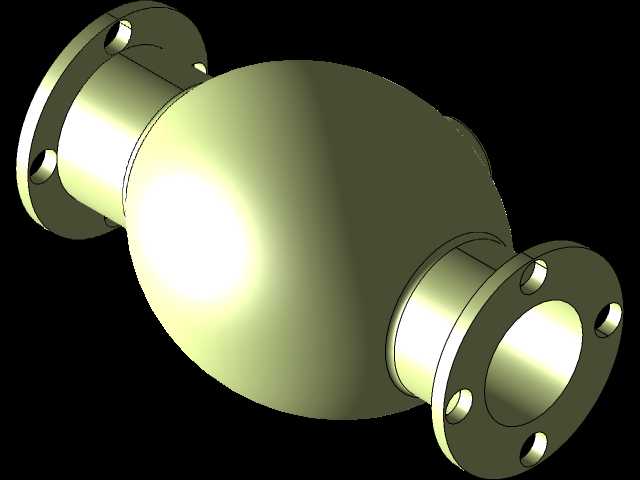

法兰连接球形直通式止回阀结构设计

在民用供水、工业循环水、化工流体输送等管路系统中，这类球形直通止回阀的应用场景十分广泛，核心作用是避免管路内流体反向倒流，保护上游泵组、仪表等关键设备不受水锤冲击与反向介质侵蚀。不同于旋启式、升降式止回阀的结构，这款产品采用球形腔体作为主体流道，介质正向流动时，内部启闭件在流体推力作用下开启，流道沿球形腔体平滑过渡，相比直角式结构流阻更低，介质流经时的压力损失更小，适合对管路压损有严格要求的中低压输送场景。从设计思路来看，两端采用标准法兰连接结构，法兰盘上均匀分布螺栓过孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固即可完成装配，无需额外加工焊接接口，适配现场快装需求，安装边界可根据配套管路的公称通径匹配对应法兰标准，法兰端面的密封面可适配橡胶垫片、金属缠绕垫片等多种密封件，满足不同温度、压力工况下的密封要求。阀体采用球形主体结构，相比筒形阀体，球形结构的承压能力更均匀，在同等壁厚条件下可承受更高的管路压力，降低阀体因应力集中出现开裂泄漏的风险。内部流道做了圆弧过渡处理，介质从一端法兰进入后，沿球形腔体内壁平滑流向另一端，不会出现明显的流道突变，减少介质紊流带来的振动与噪音，同时也能降低介质内杂质在阀体内的沉积概率。实际选型应用时，需要注意安装方向与介质流向保持一致，虽然直通式结构对安装角度的适应性比立式止回阀更好，但水平安装时仍需保证阀体内启闭件的活动行程不受管路外力干涉，两端法兰对接时要保证同轴度，避免螺栓紧固后阀体承受额外的安装应力，长期运行过程中，要定期检查法兰密封面的泄漏情况，以及阀体内启闭件的密封性能，避免因密封面磨损导致反向止回失效。这类止回阀通常不需要额外的操作机构，完全依靠介质自身的压力差实现自动启闭，日常维护成本低，适合长期连续运行的管路系统，在给排水管网、暖通循环系统、轻型化工介质输送管路中都能稳定发挥单向导通的作用，设计时也可根据实际输送介质的腐蚀性，调整阀体与内部启闭件的材质，适配不同的介质工况需求。
