基于数学方程驱动的变径管状结构设计

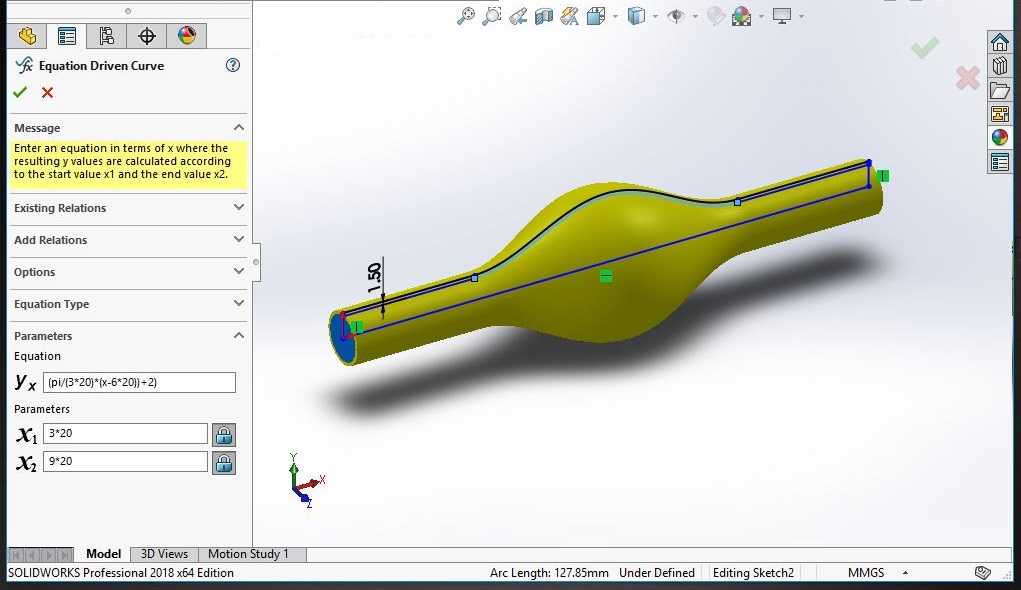

这类基于数学关系构建的管状区域结构，在流体输送、生物医学通道、精密流道设计场景中有着广泛的应用空间，不同于常规等径或固定锥度的管路设计，该结构的剖面轮廓完全由参数化数学方程定义，能够精准匹配特定流体动力学要求下的管径变化规律，避免传统样条曲线手动调整带来的轮廓误差，保证管壁曲面的连续性与曲率变化的平滑度。从实际工程落地角度看，该类管状结构可应用于实验室精密流体设备的流道、医用介入类导管的变径段、小型流体泵的进出口过渡流道，这类场景对管路内壁的顺滑度要求极高，任何曲率突变都会造成流体紊流、局部阻力增大，甚至在生物介质输送场景中出现介质滞留、壁面附着的问题，通过方程驱动的轮廓设计，能够将管径变化规律完全量化，在设计阶段就可以根据流体仿真结果调整方程参数，快速迭代出符合流阻要求的轮廓形态。设计过程中核心依托方程驱动样条曲线功能完成轴向剖面的轮廓构建，先定义轴向参数的取值区间，将径向尺寸作为轴向位置的函数写入方程，生成的轮廓曲线不存在手动控制点带来的局部曲率波动，后续通过扫描特征完成三维实体构建，管壁厚度可根据实际承压要求统一设定，两端的等径段长度预留了标准管路对接的安装边界，两端接口的外径尺寸保持一致，可直接适配同规格的快接接头或焊接法兰，不需要额外做过渡转接。结构中段的鼓形变径区域是整个设计的核心，该区域的轮廓变化完全遵循预设的数学函数，从两端等径段到最大直径处的过渡全程保持G2连续，流体经过该区域时不会产生局部涡流，在输送含微小颗粒的流体或生物活性介质时，能够有效降低颗粒沉积、介质挂壁的概率。整个建模过程完全采用参数化关联，只要调整方程内的系数、轴向参数的起止范围，就可以快速生成不同长径比、不同最大膨胀率的管状结构，不需要重新绘制草图轮廓，能够大幅缩短同类型不同规格管路的设计周期，针对不同工况下的流量、压力要求，可快速匹配对应的轮廓参数，同时生成的模型曲面质量高，后续导入仿真软件做流场分析、结构力学分析时，不会因为曲面碎面、曲率不连续导致仿真计算不收敛，也可直接用于后续的数控加工或3D打印成型，不需要额外做模型修复。两端的等径直段长度经过标准化设定，能够满足常规管路连接的插入深度要求，安装时不需要额外裁切调整，最大直径处的外轮廓尺寸也预留了足够的安装间隙，可适配常规的管夹固定结构，不会因为中部鼓形结构导致安装空间不足。
