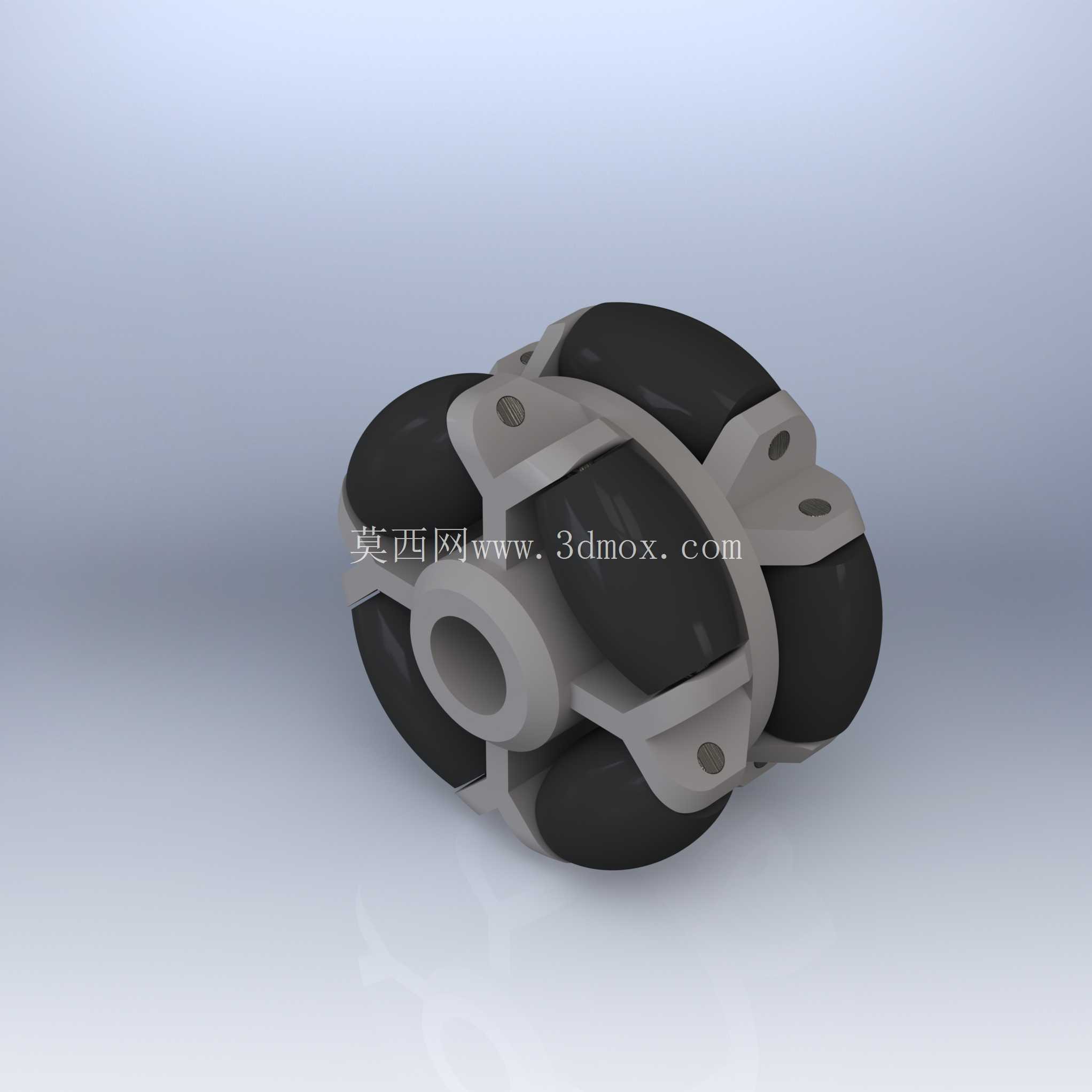

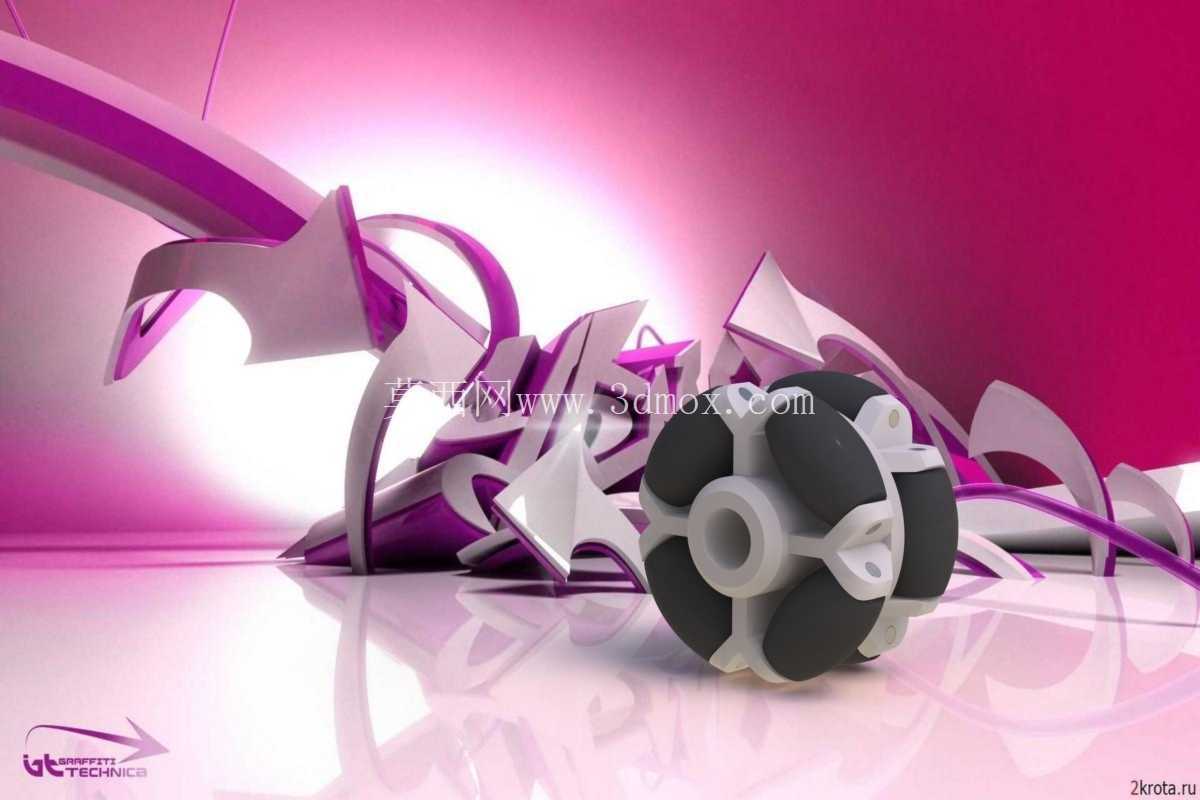

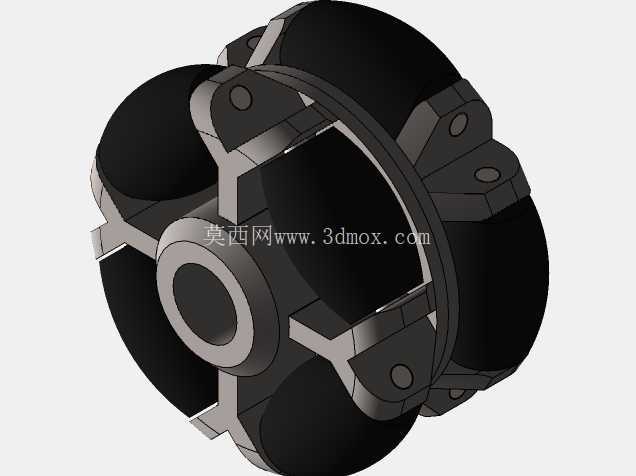

在小型竞赛移动机器人、仓储AGV、实验室巡检平台这类需要在狭窄空间内完成任意方向平移、原地零半径转向的设备上,常规差速轮或者阿克曼转向轮组始终存在转向半径受限、侧移无法实现的痛点,全向轮也就是麦克纳姆轮结构的轮组,正是为解决这类平面全自由度移动需求开发的行走执行部件。这套轮组的核心结构采用中心轮毂加周向均布从动辊子的布局,从模型呈现的结构来看,轮毂主体为同轴带中心安装孔的盘式结构,中心通孔直接适配机器人底盘的驱动输出轴,孔周预留的键槽或者锁紧螺孔位,可以和驱动电机轴实现周向防转固定,轮毂外缘沿圆周方向均匀排布多组鼓形从动辊,每根辊子的轴线都和轮组主旋转轴线呈45度夹角,相邻辊子之间通过轮毂上伸出的支撑爪完成轴向定位,辊子自身可以绕自身轴线自由转动。
实际落地使用时,单台全向移动平台一般会在底盘四角布置四个完全相同的该类全向轮,每个轮子独立由一台伺服或者直流减速电机驱动,通过四个轮子不同转速、不同转向的矢量合成,不需要改变轮子自身的朝向,就可以让整车实现前后直行、左右横移、斜向行走、原地自旋等所有平面内的运动姿态,在RoboCup机器人足球赛场、狭窄仓储货架间的物料转运、狭小舱室内的巡检设备场景里,这种行走方案不需要预留传统转向机构的摆动空间,场地利用率可以提升三成以上。从结构设计的细节来看,轮毂部分采用轻量化的硬质工程塑料或者铝合金加工成型,支撑爪和轮毂主体一体化成型或者通过紧固件锁附,保证辊子转轴的支撑刚度,避免机器人加减速时辊子出现窜动;外周的从动辊采用外包高摩擦弹性橡胶的结构,辊子外形为两端收窄的鼓形,保证辊子和地面接触时始终是线接触,既可以在轮组主旋转方向传递驱动力,又可以在辊子自身轴线方向自由滚动,不会出现运动干涉。
建模过程中需要重点把控的尺寸边界首先是轮组的外径和总厚度,轮径直接决定了底盘的离地高度,小型竞赛用该类轮组轮径通常在60到100毫米区间,整体厚度控制在30到50毫米,安装时四个轮组的接地点必须严格处于同一平面,辊子的外圆轮廓公差要控制在合理范围,避免行走过程中出现某个轮子悬空打滑的问题;中心安装孔的同轴度、相邻辊子安装位的分度角度公差,会直接影响全向运动的矢量合成精度,如果分度角度出现偏差,整车横移时会出现不必要的偏转,需要反复调整电机的运动补偿参数。
和普通实心行走轮不同,这套全向轮的辊子排布要保证轮组旋转到任意角度时,都至少有一个辊子和地面保持接触,不会出现行走过程中的上下颠簸,周向相邻辊子之间预留有足够的间隙,避免辊子转动时和相邻支撑结构发生摩擦卡滞。在底盘装配阶段,轮组的安装面要和底盘底板保持平行,驱动电机的输出轴和轮组中心孔的同轴度需要调整到位,避免轴系受径向附加载荷缩短轴承寿命。这类轮组除了竞赛机器人场景,也可以适配小型轻载AGV、教学实训移动平台、影视拍摄移动滑轨小车等设备,针对不同承载需求可以调整辊子数量、轮毂材质和橡胶辊的硬度,承载要求高的场景可以将辊子内部加装微型轴承,降低辊子自转的摩擦阻力,提升运动的平顺性。建模时所有配合面的尺寸都预留了合理的安装公差,支撑爪上的辊子转轴孔同轴度对应匹配,既保证辊子转动灵活,又不会出现轴向窜动脱出的问题,整体结构没有多余的复杂异形件,加工和3D打印制作的门槛较低,非常适合移动机器人开发阶段的结构验证和小批量定制使用。
