西门子OP73硅镁质人机操作面板三维建模

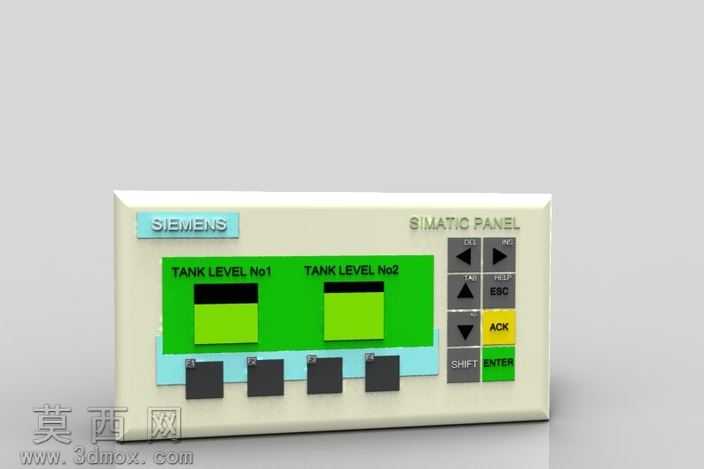

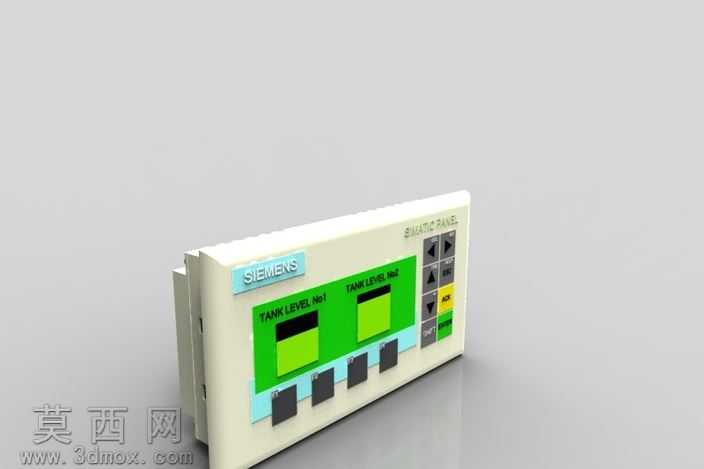

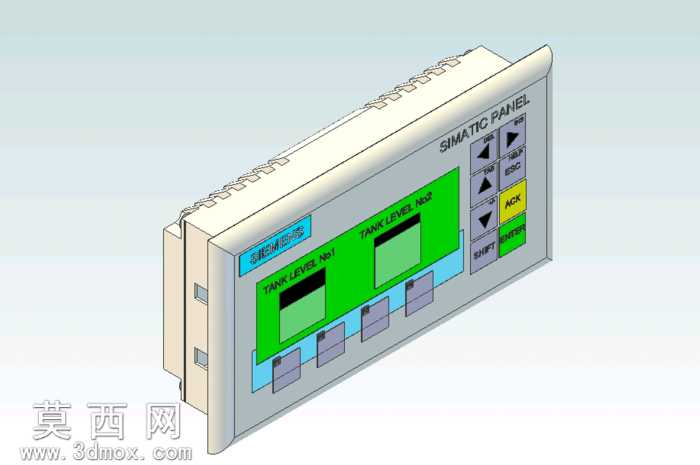

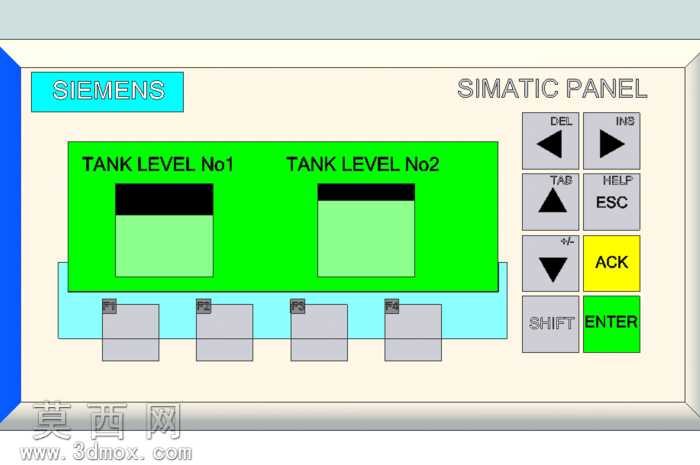

本次三维建模还原的是西门子SIMATIC OP73系列硅镁质操作面板，建模过程以实物测绘参数为基准，首先通过三维软件搭建整体壳体的基础轮廓，精准还原硅镁质壳体的方正边角弧度与面板区域的分层结构，壳体部分采用哑光米白色硅镁合金材质参数，调整材质粗糙度与漫反射参数模拟真实金属磨砂质感，避免塑料材质的廉价反光效果。建模过程中对面板分区进行精细化处理，顶部的SIEMENS品牌标识区域采用浅蓝色硬质塑料材质，通过凹凸贴图还原标识的蚀刻立体感，中间的SIMATIC PANEL字样采用金属烫印质感参数，调整高光级别模拟金属字的反光特性。显示区域建模还原了绿色背光液晶屏幕的结构，屏幕表面添加轻微的磨砂玻璃材质，模拟工业液晶屏的防眩光效果，屏幕内的液位显示画面通过纹理贴图实现，还原两个储罐液位条的显示状态，液位条的黑绿配色严格匹配实物界面配色，边缘添加轻微的像素化效果模拟真实工业屏的显示精度。按键区域分为功能按键与操作按键两部分建模，下方四个黑色功能按键采用方形带轻微圆角的结构，按键表面添加细微的磨砂纹理，按键与壳体的缝隙控制在0.2mm还原真实装配间隙；右侧操作按键组严格还原实物的按键配色，方向键为深灰色、ESC键为灰色、ACK键为黄色、ENTER键为绿色、SHIFT键为深灰色，每个按键表面的字符通过凹凸贴图实现，避免平面贴图的失真感，按键边缘添加微小的倒角处理，还原工业按键的注塑工艺特征。渲染阶段采用三点布光方案，主光源从左上方45度照射，模拟车间自然光效果，辅光源补亮右侧暗部区域避免死黑，轮廓光勾勒面板边缘突出壳体的金属质感，背景采用浅灰色纯色背景突出产品主体，渲染参数调整抗锯齿级别为最高，确保按键字符、标识边缘清晰无锯齿。设计思路上优先还原工业产品的严谨质感，所有结构比例严格匹配实物尺寸，不做夸张化艺术处理，材质参数反复调试匹配硅镁合金壳体、塑料按键、液晶屏幕的不同质感，最终呈现的模型可用于工业自动化场景的演示、虚拟调试、教学展示等用途，完整还原该款操作面板的外观特征与结构细节。
