工业级电机机械控制防护柜体结构

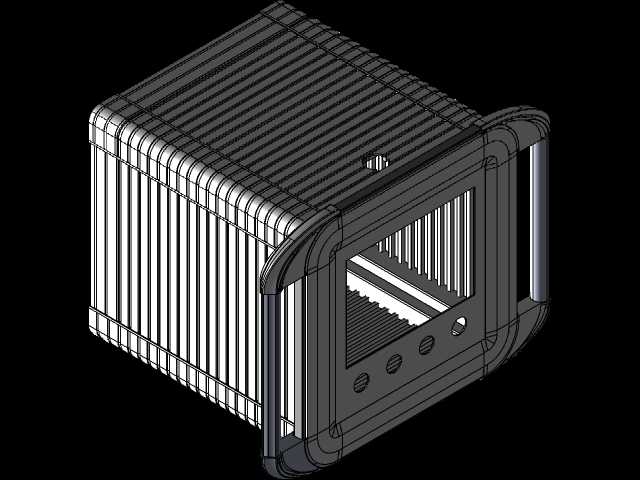

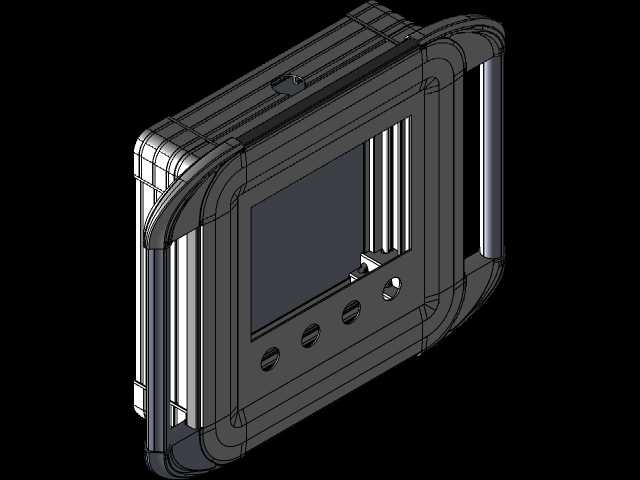

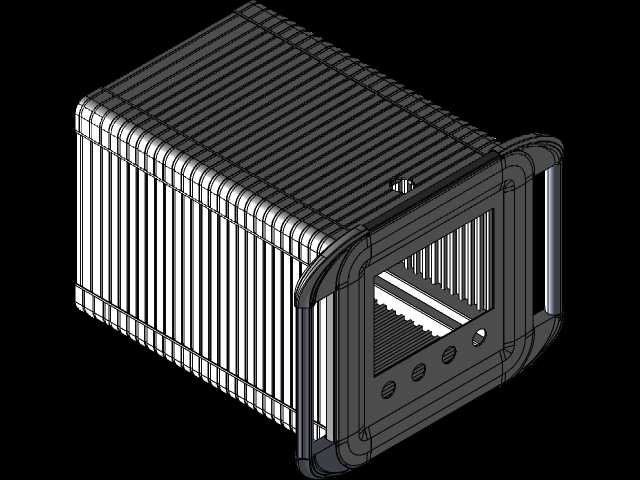

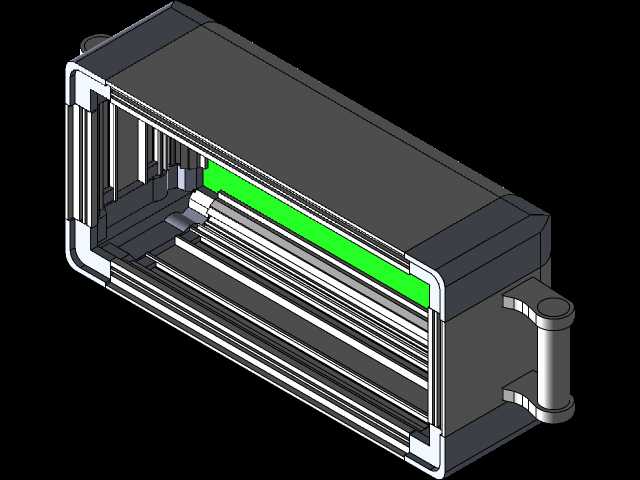

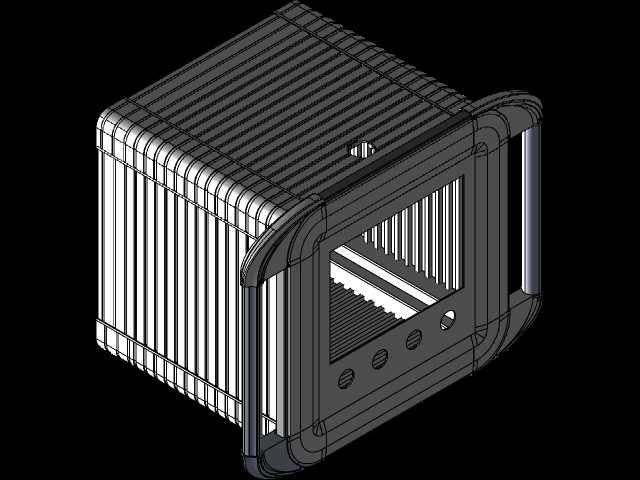

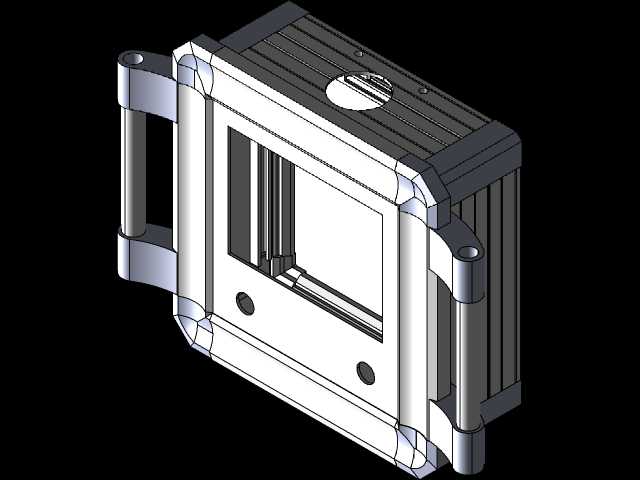

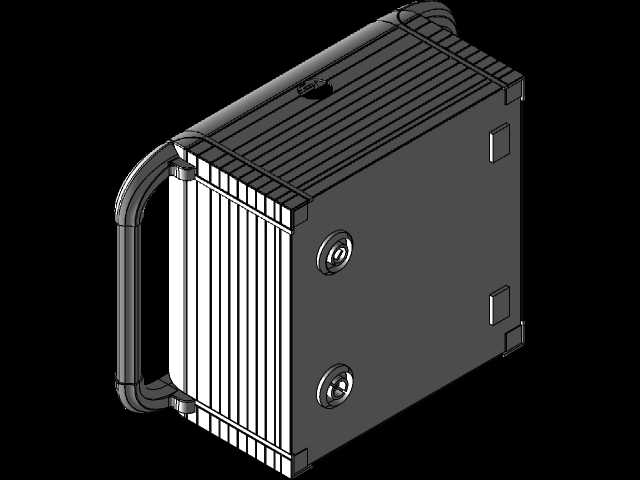

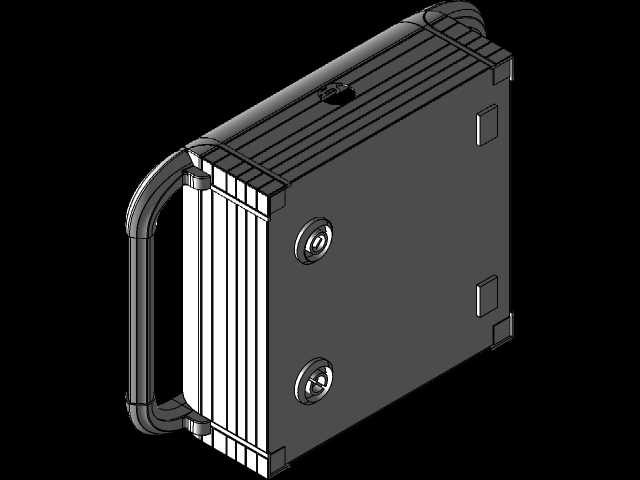

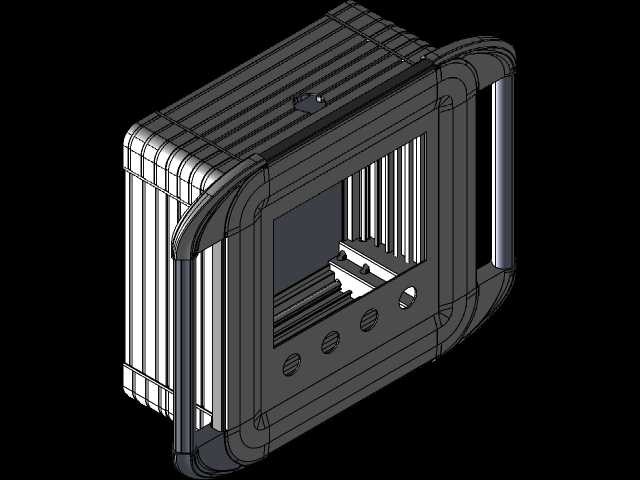

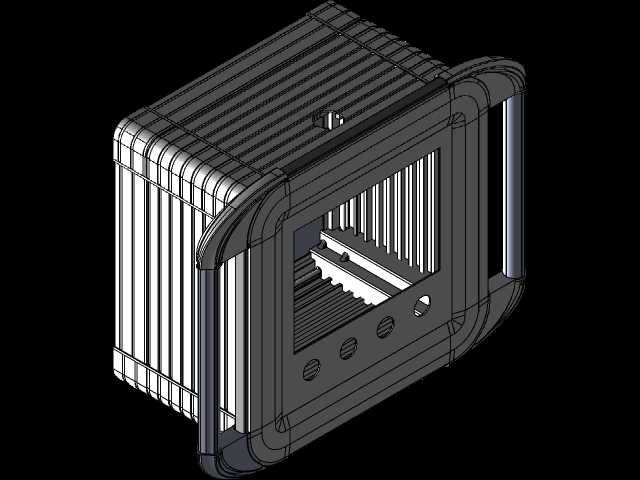

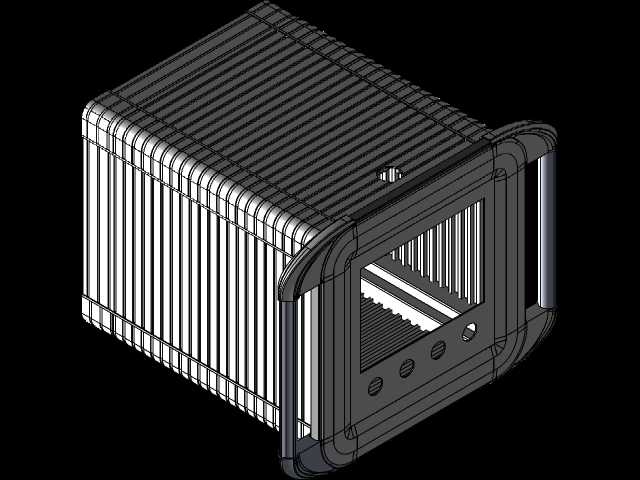

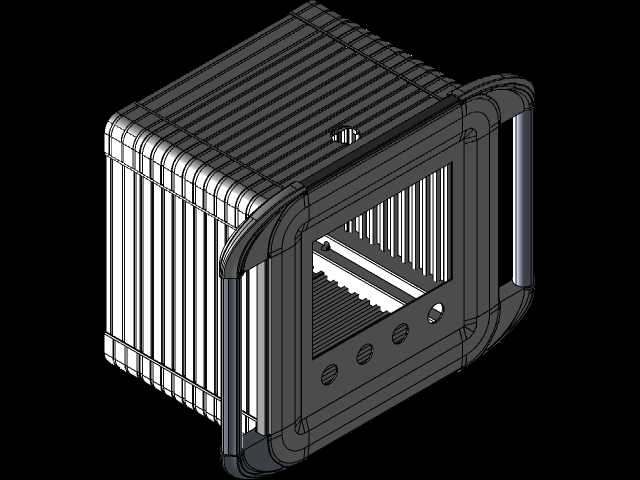

这款柜体结构主要面向工业现场电机驱动类设备的就地控制场景，常见于生产线旁的设备操作端、小型机组的本地控制节点，用来承载电机启停控制回路、状态监测模块、信号转接端子等核心电气元件，替代传统的开放式安装架，为内部电气部件提供可靠的物理防护与规整的安装空间。从结构设计逻辑来看，整体采用带双侧握持把手的框架式布局，把手做了圆弧过渡处理，既方便现场操作人员短距离挪动柜体，也能在柜体意外磕碰时起到缓冲作用，避免边角直接受力开裂。柜体正面预留了嵌入式显示屏的安装窗口，窗口下方排布三个圆形按钮安装孔与一个稍大的旋钮/开关安装位，刚好对应电机控制常用的启动、停止、复位按钮与模式切换旋钮，开孔位置符合成年人站立操作的手部舒适操作区间，不需要刻意抬手或俯身就能完成操作。柜体侧面与顶面设计了密集的平行散热筋结构，没有额外加装散热风扇的预留位，依靠金属壳体本身的热传导与筋片增大的散热面积，就能满足常规小功率电机控制回路的自然散热需求，同时全封闭的筋片结构相比开孔散热设计，能更好阻挡车间内的金属粉尘、切削液飞溅进入柜体内部，适配机加工、装配车间这类多粉尘、多油污的现场环境。在安装边界上，柜体背部预留了壁挂安装的固定点位，同时底部做了平整的支撑面，既可以通过膨胀螺丝固定在墙面、设备立柱上，也可以直接放置在工作台面、设备旁的支架上使用，安装方式灵活不需要额外定制转接支架。内部腔体做了分层安装的凸台结构，上层空间用来安装显示模块与操作按钮的接线端子，下层空间预留了导轨安装位，可以直接固定标准的电气安装导轨，用来布置接触器、继电器、端子排等常规电气元件，不需要额外在柜体内部打孔攻丝，能大幅缩短现场装配的工时。柜体的合页与锁扣位置做了隐藏式设计，外部没有突出的锁具结构，避免现场搬运、操作时勾挂线缆或者操作人员的衣物，整体外壳的棱边全部做了倒圆角处理，没有尖锐的外露边角，降低现场操作时的磕碰划伤风险。
