离心泵固定叶片导叶流体导流结构

在离心泵、混流泵等叶片式流体机械的过流腔室内部，导叶是衔接叶轮出口与压水室的核心导流部件，这款固定叶片导叶的结构设计直接决定了整机的水力效率与运行稳定性。从实际应用场景来看，这类导叶多用于中高比转速的单级或多级离心泵中，安装在叶轮出口的径向外侧，承接叶轮高速甩出的流体，将流体的旋转动能逐步转化为压力能，同时消除流体的环向速度分量，避免流体直接冲入蜗壳或下一级叶轮时产生强烈的水力冲击、涡流与脉动，降低泵组运行的振动与噪声，减少水力损失。

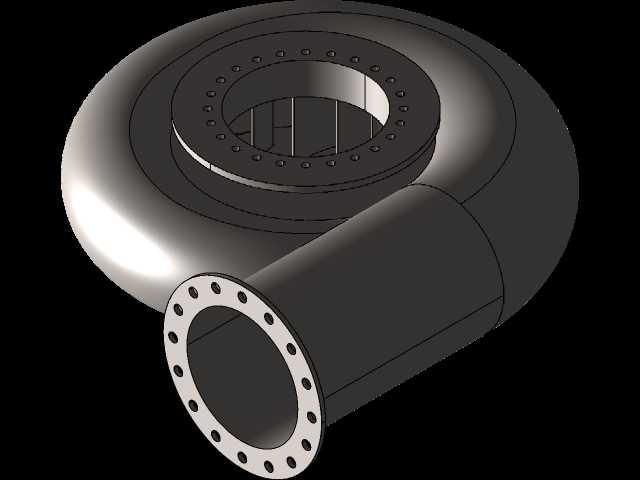

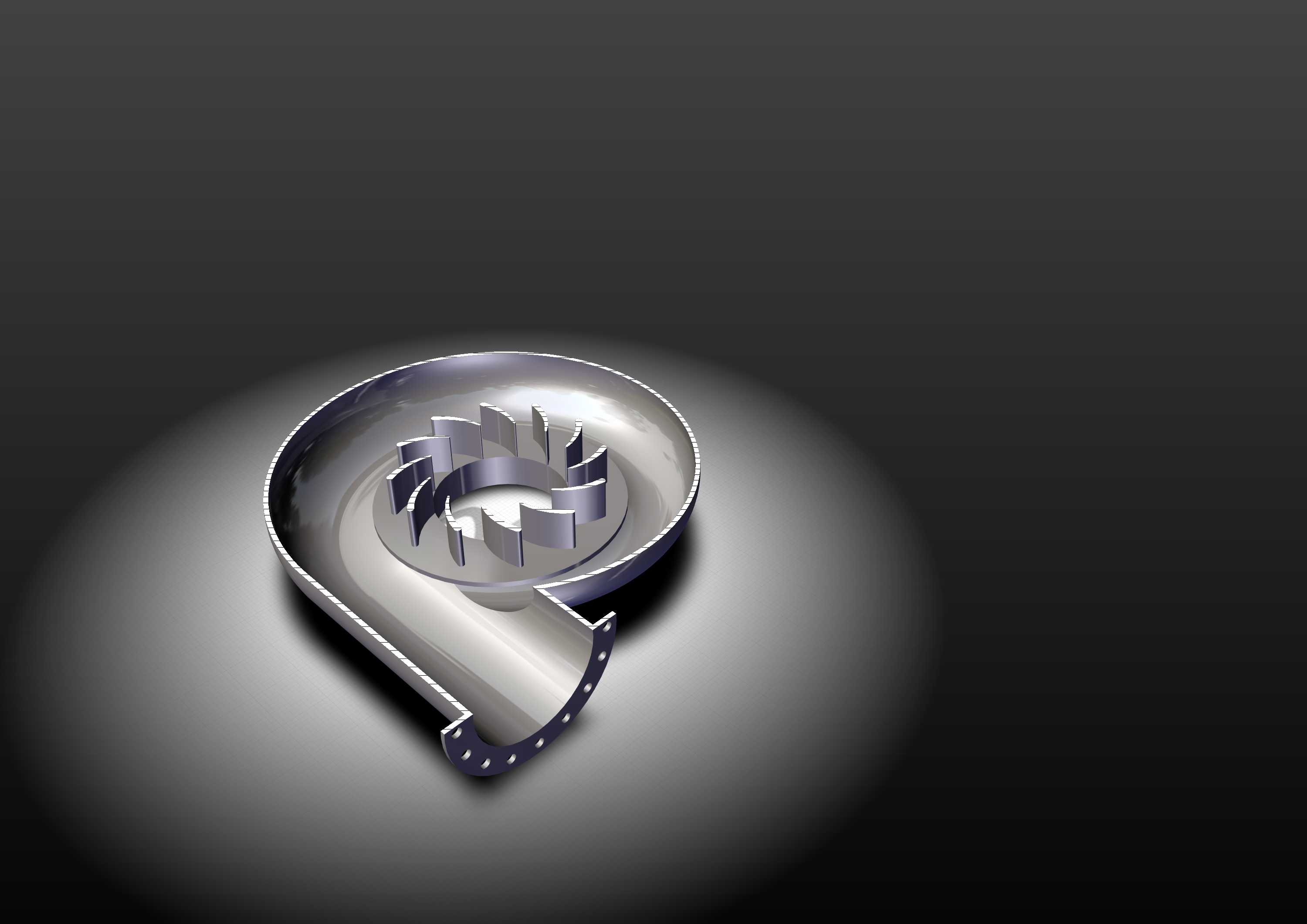

从结构设计思路来看，这款导叶采用固定叶片式结构，叶片与进出口的连接法兰、环形外壁为一体化成型结构，进口端设置带均匀螺栓孔的法兰对接面，用于和泵体的中段腔体密封连接，出口端的环形法兰带周向均布的安装孔，可直接对接蜗壳流道或者下一级叶轮的进水段，安装边界完全匹配常规离心泵的腔体尺寸，不需要额外调整泵体的铸造腔体结构即可完成装配。导叶的叶片型线采用空间扭曲设计，进口角严格匹配叶轮出口的液流角，避免液流进入导叶时产生冲击损失，叶片的流道截面沿流体流动方向逐步扩散，平缓完成动能到压能的转换，同时叶片的出口角经过反复校核，保证流出导叶的流体轴向速度均匀，不会对下游部件造成偏流冲击。

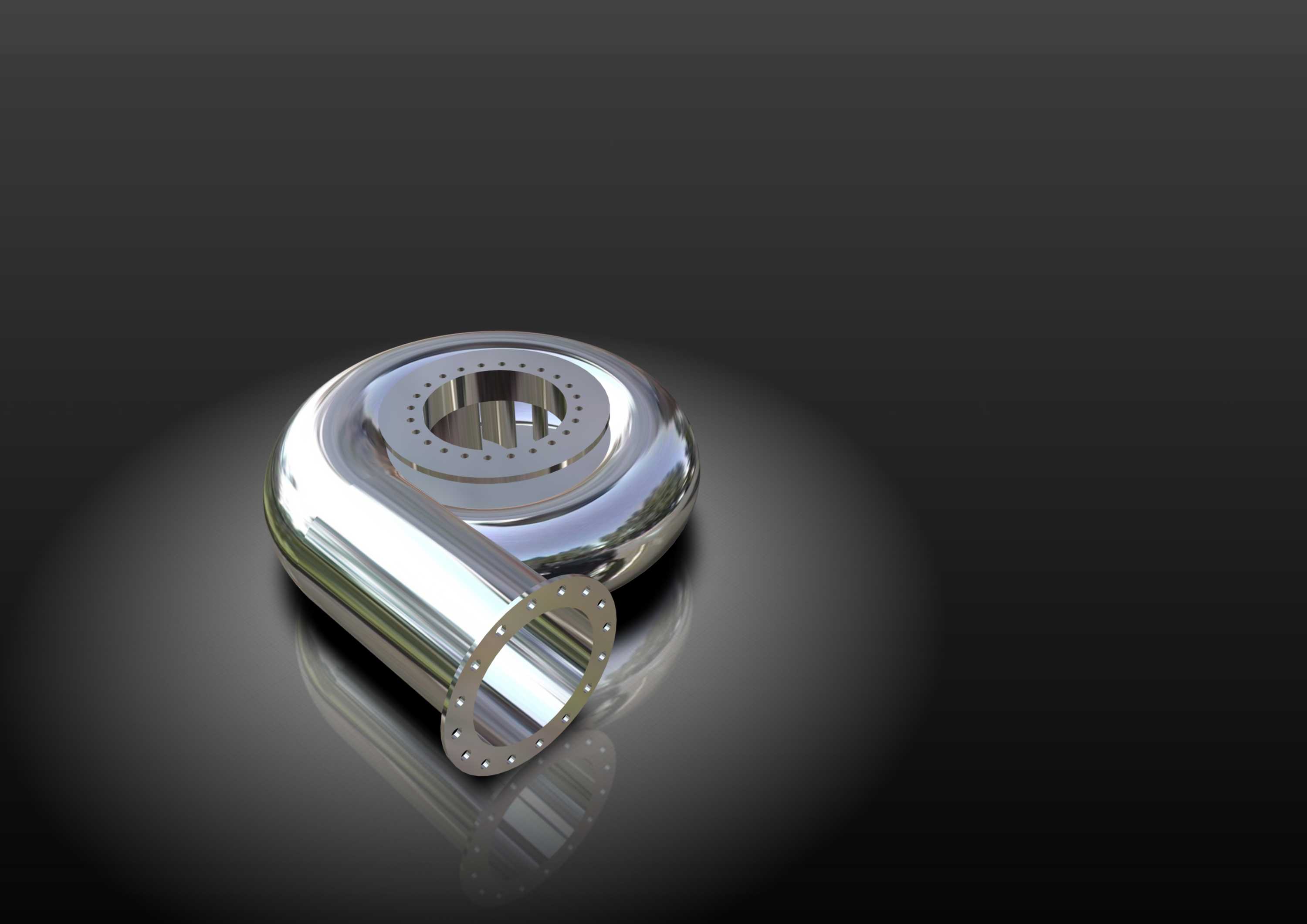

从外形与安装边界来看，导叶整体为蜗壳状环形结构，进口法兰的螺栓孔采用等节距分布，密封面的平面度满足高压流体工况的密封要求，流道内壁的光滑过渡设计避免了局部低压区的产生，可有效降低气蚀发生的概率，延长过流部件的使用寿命。在实际选型匹配时，需要核对导叶的进口通径与叶轮出口外径的匹配关系，保证导叶进口与叶轮出口的径向间隙在合理区间，间隙过小容易产生动静摩擦，间隙过大则会增加容积损失，降低整机效率。这类固定导叶相比可调导叶结构，没有额外的转动调节机构，结构可靠性更高，适合工况稳定的工业输水、循环增压、给排水等场景，长期运行过程中不需要频繁维护，结构强度足以承受高压流体的持续冲击，流道的水力型线经过优化，在额定工况点的水力损失控制在较低水平，能够有效提升泵组的整体运行效率，降低能耗。
