小型散热结构气泵三维结构设计

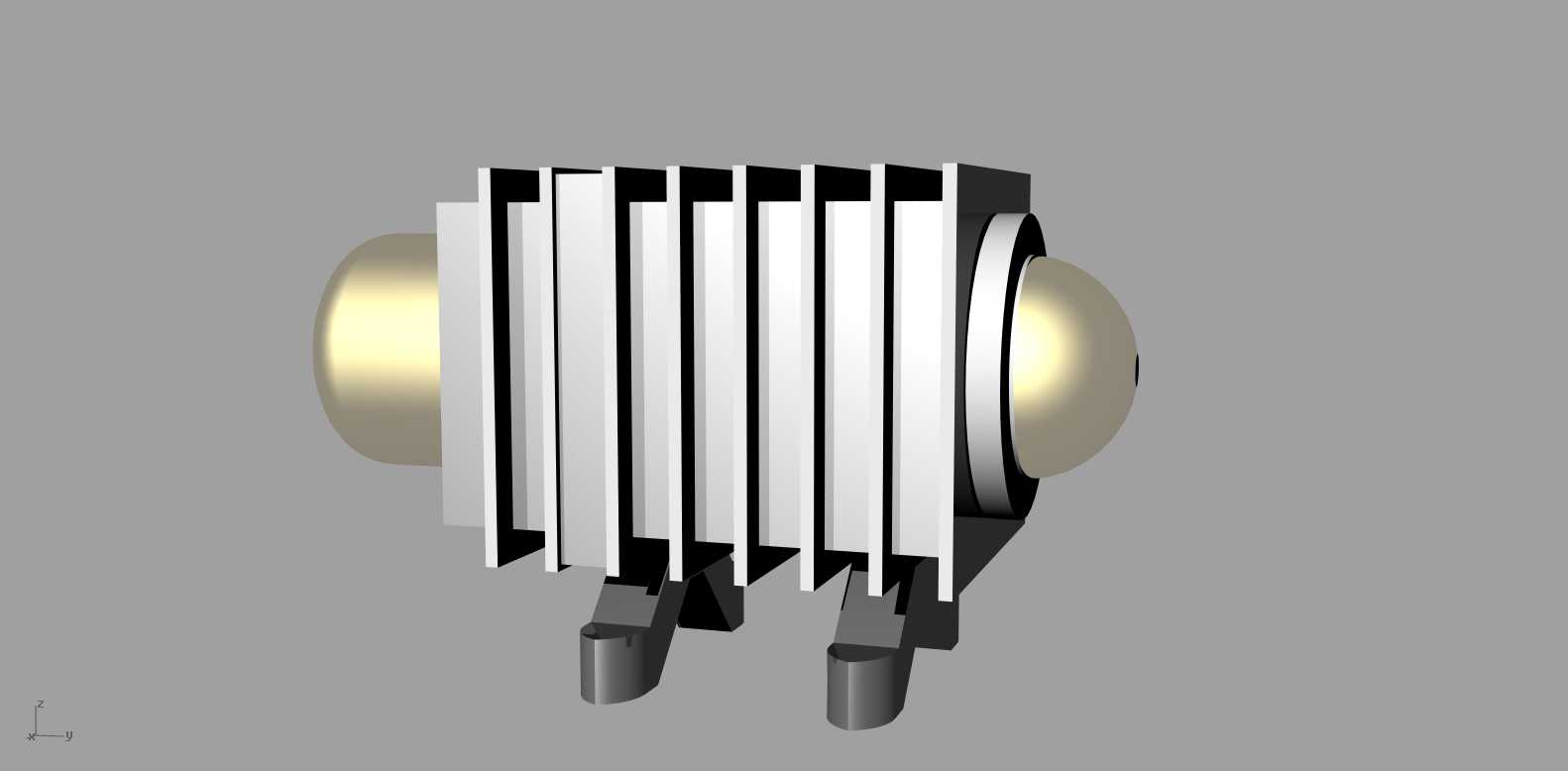

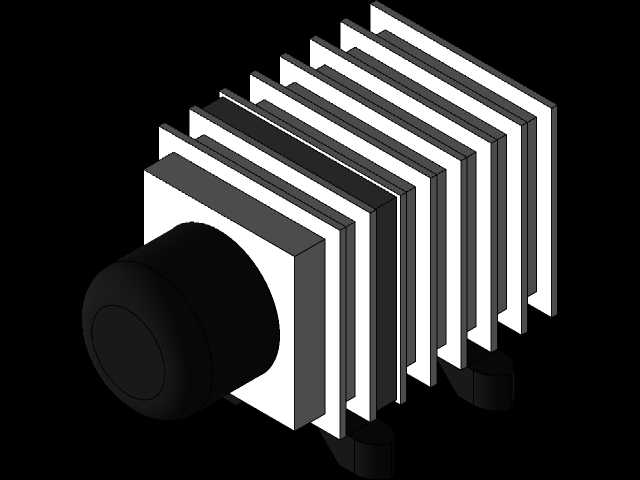

这类带散热鳍片结构的小型气泵，多应用在桌面级气动工装、小型自动化检测设备、实验室气动回路这类对气源体积有严格限制的场景中，区别于大型工业气源站的集中供气模式，这类集成式小型气泵可直接搭载在设备本体内部，无需铺设长距离气源管路，能有效降低设备整体的气路损耗，避免管路压降带来的输出压力不足问题。从结构设计来看，泵体中部的多片平行鳍片是核心散热结构，泵体持续运行过程中，压缩空气产生的热量会通过泵壳传导到鳍片上，依靠设备运行时的自然气流或者配套的小型散热风扇带走热量，避免泵体内部活塞或者膜片结构长期处于高温工况下加速老化，能有效延长密封件的更换周期，降低日常维护频次。两端的半球形端盖一方面做了流线型的气流导流设计，减少进气与排气端的气流紊流，降低气泵运行时的气流噪音，另一方面端盖内部集成了单向阀组的安装位，将阀组集成在端盖内部可以缩短气路路径，减少无效气腔的容积，提升泵的容积效率。底部的两个安装支脚做了加厚处理，支脚预留的安装孔位可以直接和设备安装板通过螺栓锁附，安装时需要注意预留鳍片周边的散热空间，鳍片周边至少保留15mm的通风间隙，不能直接贴靠在设备钣金内壁上，否则会阻断散热风道，导致泵体温升过高。设计这类气泵结构时，首先要确认额定输出压力下的流量参数，匹配对应尺寸的活塞行程，鳍片的数量和厚度需要根据泵的持续运行功率做热仿真校核，避免鳍片数量过多导致泵体整体重量超标，或是鳍片过薄在装配过程中出现变形翘曲的问题。支脚的位置需要做动平衡校核，两个支脚的支撑中心要和泵体的重心重合，减少泵运行时的振动传递，避免设备运行时出现共振异响。进气端通常会在端盖位置预留过滤棉的安装槽，避免外界环境中的粉尘进入泵腔磨损密封结构，排气端则预留标准快插接头的安装螺纹，方便和设备的气路管路直接对接，无需额外做转接结构。这类气泵的整体外形尺寸控制紧凑，安装边界不需要预留过大的维护空间，日常维护仅需要定期更换进气端的过滤棉即可，不需要拆解泵体主体，适配各类紧凑型自动化设备的集成需求。
