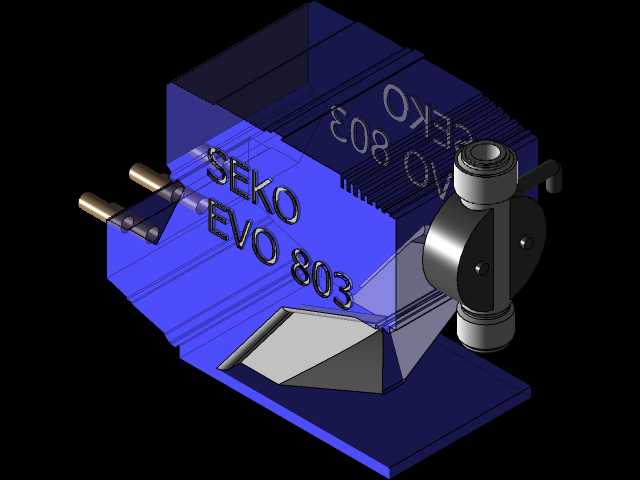

SEKO赛高Maxima EVO MPG 803计量泵结构

这款计量泵的三维结构完整还原了SEKO Maxima EVO MPG 803机型的实体特征，在水处理加药、化工流体精准投加、食品制药配料等场景中，这类泵体常作为核心计量执行部件，承担小流量高精度流体输送的任务，区别于普通输送泵，其核心功能是在不同管路压力工况下，维持稳定的投加精度，避免药剂投加过量或不足引发的工艺波动。从结构设计逻辑来看，模型完整呈现了泵头、驱动端、调节机构、安装底座的装配关系，驱动端的偏心调节结构是实现流量调节的核心，通过改变柱塞或者隔膜的行程长度，实现0到额定流量区间的无级调节，这部分结构在建模时还原了调节手柄的限位特征，能直观看到行程锁定的卡位结构，避免现场调试时出现调节过量的问题。泵头部分的过流腔体采用了对称式流道设计，进出口的接头位置预留了标准管路连接的安装空间，建模时还原了接头的螺纹规格对应的外形尺寸，方便设计人员在做系统管路排布时，直接匹配对应的管路接头尺寸，不需要额外测量泵体接口的安装边界。安装底座的结构采用了带加强筋的平板设计，四个安装孔的孔位间距、孔径大小都按照实体机型的安装尺寸还原，在做加药系统集成设计时，可以直接调用这个模型在安装底板上排布固定孔位，不需要反复核对安装尺寸。从外形边界来看，泵体整体的长宽高尺寸符合小流量计量泵的紧凑设计特征，驱动端的散热筋结构在模型上做了完整还原，这部分结构在实际运行中承担驱动模块散热的作用，建模时保留了筋条的厚度、间距特征，方便后续做散热仿真或者外壳二次设计时直接提取特征。调节手柄的位置设置在驱动端侧方，符合现场操作的人机工程要求，操作人员不需要俯身或者探入设备间隙就能完成流量调节，模型上还原了手柄的防滑纹理以及刻度标识的安装位，方便后续做标识牌设计时直接匹配位置。进出口的两个流体接口设置在泵头同侧，这种排布方式能减少管路弯折的空间需求，在紧凑的加药柜内部安装时，可以节省管路排布空间，降低管路阻力对计量精度的影响。泵头与驱动端的连接法兰位置还原了密封槽的结构，这部分是防止流体泄漏的关键密封位，建模时保留了密封槽的深度、宽度尺寸，方便设计人员核对密封件的选型参数，避免密封件尺寸不匹配引发的泄漏问题。整体模型的装配关系完全按照实体设备的装配逻辑搭建，各个部件的配合间隙都做了还原，在做虚拟装配调试、干涉检查时，可以直接验证周边管路、支架是否会和泵体产生运动干涉，尤其是调节手柄转动时的运动空间，模型里预留了完整的转动边界，能帮助设计人员提前规避安装后手柄无法转动的问题。
