异形铰接式连接构件结构设计

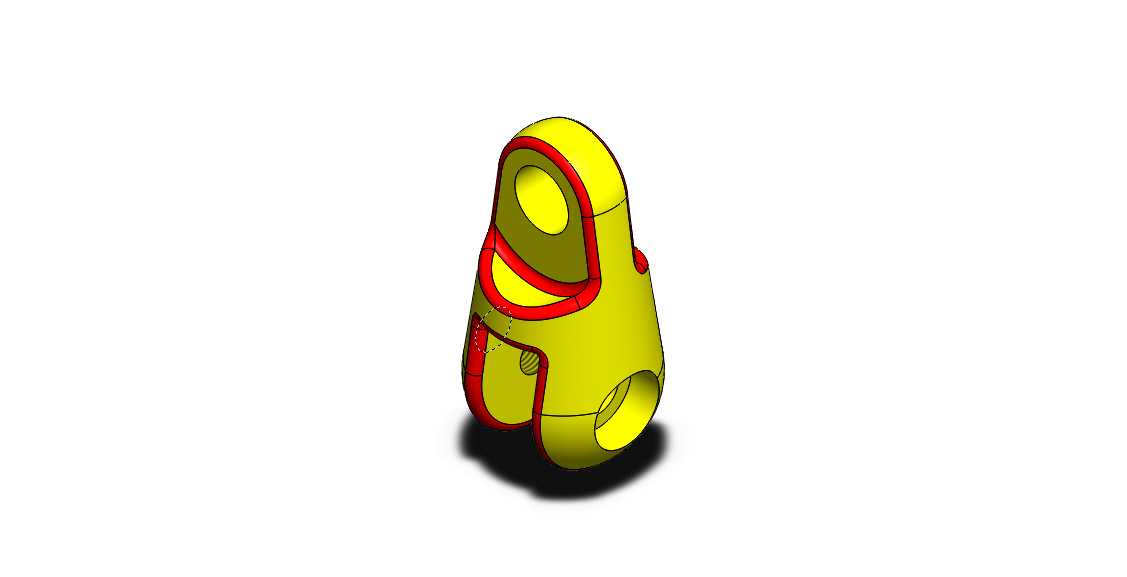

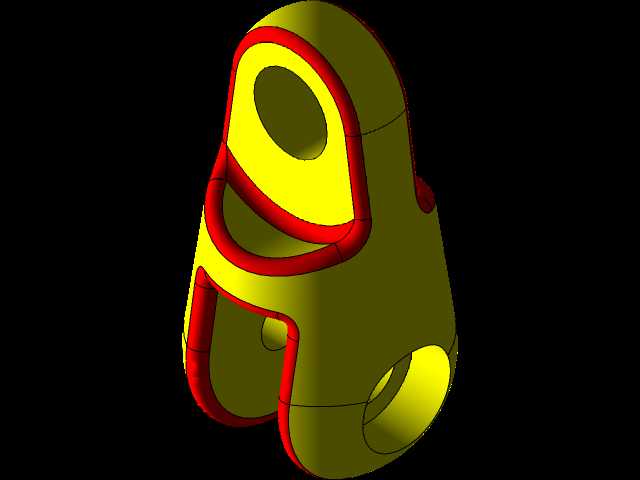

这类异形铰接连接构件，多应用在需要实现多自由度力传递、同时存在小幅角度偏转的机械传动链路中，常见于轻工自动化设备的连杆传动组、小型工程机械的操纵联动机构、健身器材的阻力传递路径上，核心作用是在两个存在相对摆角的传动部件之间完成刚性力的传递，同时避免硬连接带来的应力集中问题。从结构设计逻辑来看，构件整体采用变截面流线型轮廓，没有尖锐的直角转折，所有受力过渡区域都做了圆弧顺滑处理，目的是在交变载荷作用下降低应力集中系数，避免长期往复受力后出现疲劳裂纹。构件上分布的三个同轴度要求较高的铰接孔，分别对应三个连接点位：上下两个大直径孔用于接入主传动链路的销轴，承担主要的拉压载荷传递，侧方的小直径孔用于接入限位拉杆或者复位弹簧，实现构件摆动行程的限位或者自动复位功能。设计过程中需要重点校核三个孔位的中心距公差，中心距偏差过大会导致装配后传动卡滞，偏差过小则会出现铰接间隙过大、传动回程超差的问题，同时孔位的端面都做了凸台加厚处理，避免销轴铰接面的压应力超过材料许用值，长期使用后出现孔位变形失圆的问题。从安装边界来看，构件的外轮廓最大宽度需要匹配安装位的避让空间，摆动过程中轮廓边缘与周边固定件的最小安全间隙要控制在1.5mm以上，避免运动过程中出现剐蹭干涉。构件的壁厚设计遵循等强度原则，主受力路径上的壁厚保持均匀，非受力区域做了局部挖空减重处理，在保证整体结构强度、刚度满足载荷要求的前提下，尽可能降低构件自身重量，减少传动过程中的惯性冲击。这类构件的铰接孔内通常需要配套镶嵌自润滑铜套，降低销轴转动过程中的磨损，延长构件的维护周期，设计时孔位的尺寸公差要匹配铜套的压装过盈量，保证铜套压装后不会出现松脱转动的问题。在实际选型应用时，需要根据传递的最大拉压力、最大摆角范围、往复运动频率来确认构件的材料选型和壁厚参数，重载工况下可以选用合金结构钢做调质处理，轻载高速工况下可以选用高强度工程塑料注塑成型，兼顾减重和自润滑特性。
