螺旋锥齿轮轴一体化传动构件设计

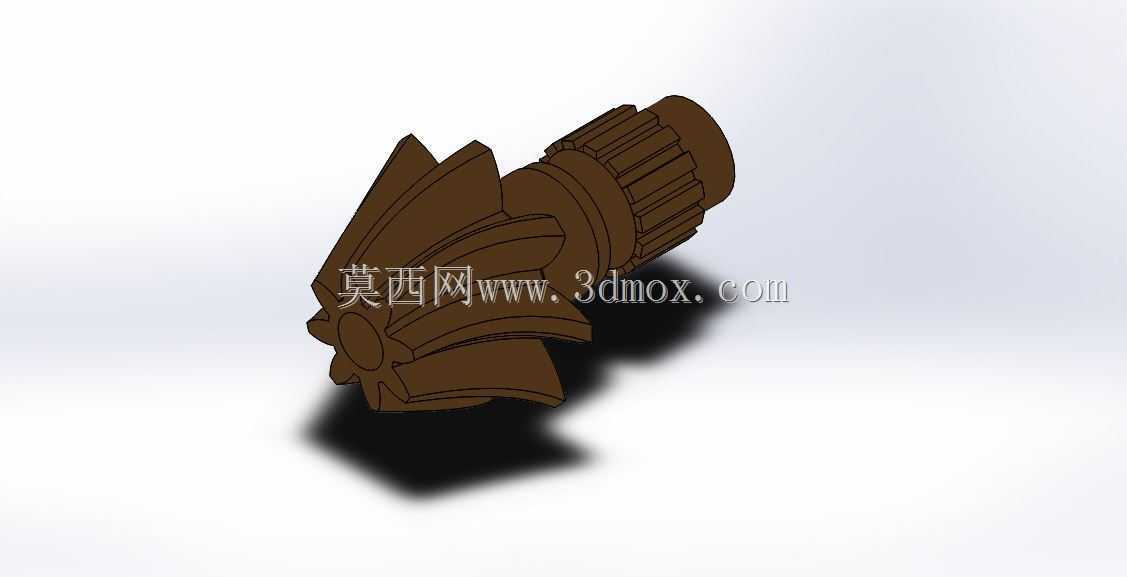

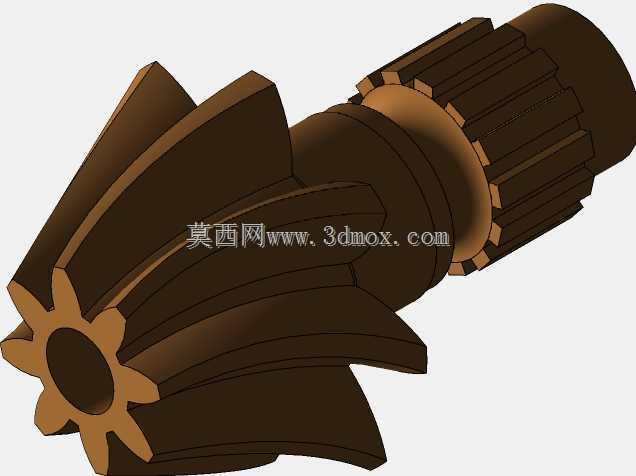

　　在重载传动系统的布局设计中，这类轴齿一体化的螺旋锥齿轮构件，往往承担着相交轴系间动力换向传输的核心作用，常见于差速传动单元、机床主轴进给箱、工程机械行走驱动端这类需要在有限空间内完成90度左右动力转向的场景。和分体式装配的锥齿轮与传动轴结构不同，一体化的轴齿设计从根源上消除了齿轮与轴配合面的间隙累积，在频繁正反转、冲击载荷波动的工况下，不会出现键连接松动、配合面微动磨损的问题，传动精度的保持性会比分体结构高出一个量级。从结构细节来看，构件一端是螺旋齿形的锥齿轮啮合段，齿向采用螺旋线设计，相比直齿锥齿轮，啮合过程中齿面是逐步接触再逐步脱开的，重合度更高，传动过程的冲击和噪声会明显降低，适合转速更高、载荷更大的传动场景；

　　齿轮段的背锥位置做了平滑过渡圆角，避免热处理和受载时的应力集中，防止齿根位置出现疲劳裂纹。和锥齿轮段衔接的是阶梯轴结构，轴段上加工有外花键齿，用于和传动端的连接毂配合，传递输出扭矩，花键采用渐开线齿形，齿向的定心精度更高，承载时各齿的载荷分布更均匀，能承受更大的交变扭矩。轴的两端预留有轴承安装位，安装位的轴径公差按照过渡配合设计，装配时可以通过热装或者压装的方式和深沟球轴承、圆锥滚子轴承配合，保证轴系转动时的径向跳动控制在允许范围内。设计这类构件时，首先要确定的是相交轴的轴交角参数，常规工况下多采用90度轴交角，根据传动比要求确定锥齿轮的齿数、模数、分锥角参数，螺旋角的选择要兼顾轴向力的平衡和啮合重合度，通常选取35度左右的螺旋角，

　　保证啮合时至少有两对齿同时参与承载，降低单齿的接触应力。齿形参数确定后，要校核齿根弯曲强度和齿面接触强度，根据载荷谱计算不同工况下的齿面接触应力、齿根弯曲应力，确保在额定载荷下的疲劳寿命满足设计要求。轴段部分的设计要匹配安装腔体的尺寸边界，花键段的长度要匹配连接毂的配合长度，轴承安装位的轴肩高度要符合轴承内圈的定位要求，既不能过高导致轴承拆卸困难，也不能过低无法实现可靠轴向定位。整个构件的外形轮廓要适配安装腔体的内部空间，锥齿轮的最大外径不能和腔体内壁发生运动干涉，轴端的伸出长度要匹配外接连接件的安装尺寸，所有转动部位的安全间隙要预留足够，避免受热膨胀后出现卡滞。在建模过程中，锥齿轮的齿面生成是核心环节，

　　需要根据齿廓方程生成精确的渐开线齿形和螺旋齿向曲面，保证齿面的啮合接触区位置符合设计要求，避免出现边缘接触导致的早期磨损；花键部分的齿形要按照标准参数生成，保证和标准花键毂的配合间隙在合理范围内；所有过渡位置的圆角、退刀槽结构都要按照加工工艺要求设计，比如锥齿轮加工的退刀槽宽度要满足铣齿刀具的退刀需求，轴承安装位的越程槽要符合磨削加工的工艺要求，避免出现无法加工的结构。这类构件在实际装配时，需要通过调整垫片的厚度来控制锥齿轮副的啮合侧隙，侧隙过大容易导致传动冲击、反向空程量大，侧隙过小则会导致齿面润滑不足、运转卡滞甚至烧蚀，因此轴段的轴向定位结构要预留调整余量，方便装配时的啮合精度调试。日常运维中，这类锥齿轮轴构件的失效形式多为齿面疲劳点蚀、齿根折断、花键磨损或者轴承位磨损，设计时通过合理的参数匹配、结构优化，可以有效提升构件的使用寿命，减少设备运维的频次和成本。
