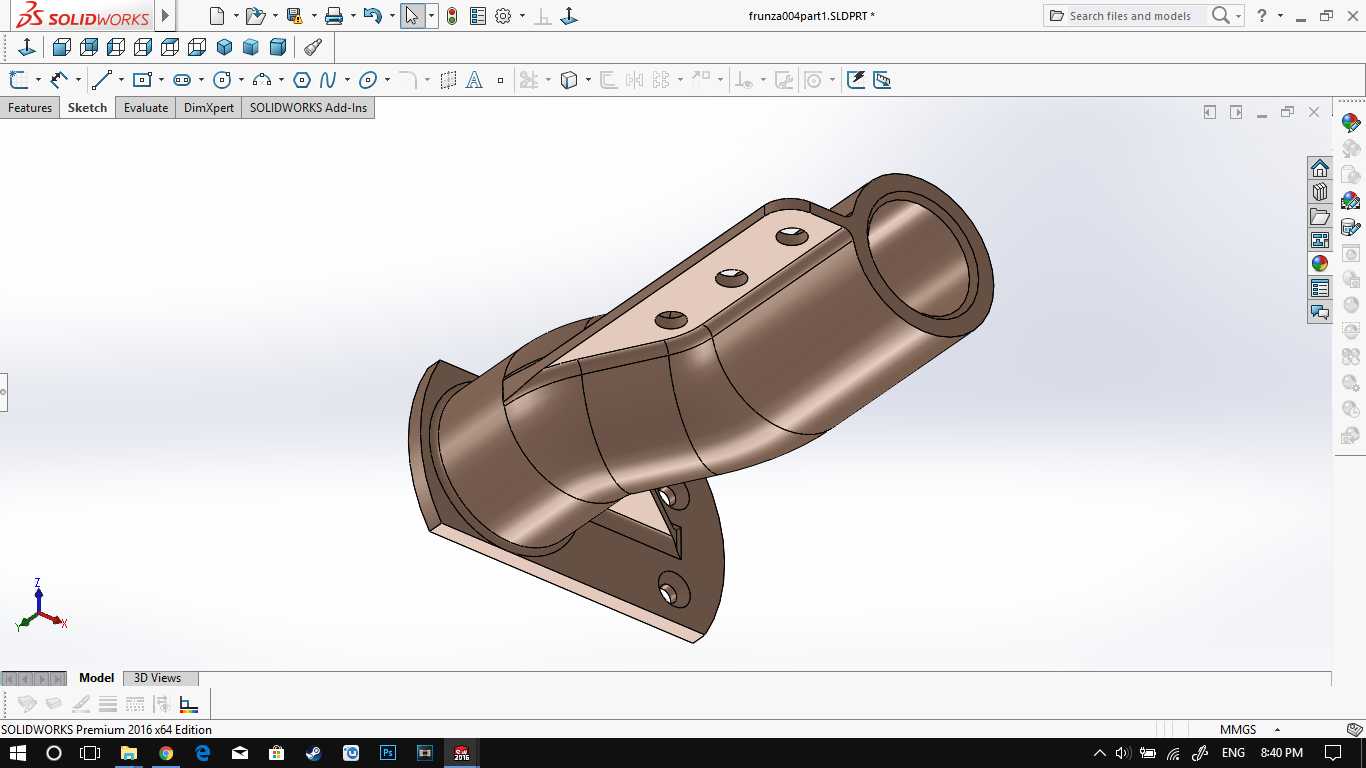

带安装法兰的弯式排气导流管件

这类带安装法兰的弯式导流管件，多应用在小排量动力单元、紧凑型实验台架的气路排布场景中，核心作用是改变气流走向，同时通过管壁结构引导介质平稳转向，降低直角转向带来的紊流与压损。从结构上看，管件主体为渐变弯角的中空筒身，弯角角度避开了直角急转，内壁做了顺滑过渡处理，气流经过时不会产生明显的涡流区，能减少气流脉动带来的管路振动。筒身侧面预留的三个径向安装孔，主要用于外接温度、压力类传感元件，或是固定辅助管线支架，不需要额外在管路上焊接凸台，减少了现场加工的工作量。两端的安装结构做了差异化设计，一端为带两个定位孔的菱形法兰安装面，法兰面与安装基座贴合时，能通过两个螺栓完成周向定位，避免管路工作时受气流冲击发生转动，法兰贴合面预留了密封槽安装位，可适配平垫或O型圈完成端面密封，防止介质泄漏；另一端为光滑圆柱插接端，可直接对接同内径的柔性软管或是硬管插接结构，安装时不需要额外加工对接坡口，装配效率更高。设计过程中优先考虑了安装边界的限制，整体外轮廓没有突出的尖锐结构，弯管的转弯半径控制在筒身内径的1.5倍，既保证了气流顺畅度，也不会因为转弯半径过大占用过多安装空间，适合在布局紧凑的舱体内部排布。筒身的壁厚做了等强度设计，法兰连接位置的壁厚略大于筒身主体，能承受螺栓预紧时的压紧力，不会出现法兰面变形导致的密封失效问题；插接端的壁厚略薄于主体，方便插接装配时的导向导入，同时也能减少插接时的配合阻力。实际使用中，这类管件可适配含少量固体颗粒的排气介质，内壁顺滑的过渡结构不容易积存颗粒杂质，长期使用不会出现管路堵塞的问题，日常维护只需要定期检查法兰连接螺栓的预紧力，以及插接端的密封老化情况即可，不需要复杂的拆解维护。在三维建模过程中，这类管件需要重点关注弯管部分的曲率连续性，以及安装孔位的位置度公差，避免实际装配时出现法兰孔对位不准、传感元件安装干涉的问题，同时要核算管壁的承压能力，确保在额定工作压力下不会出现结构变形。
