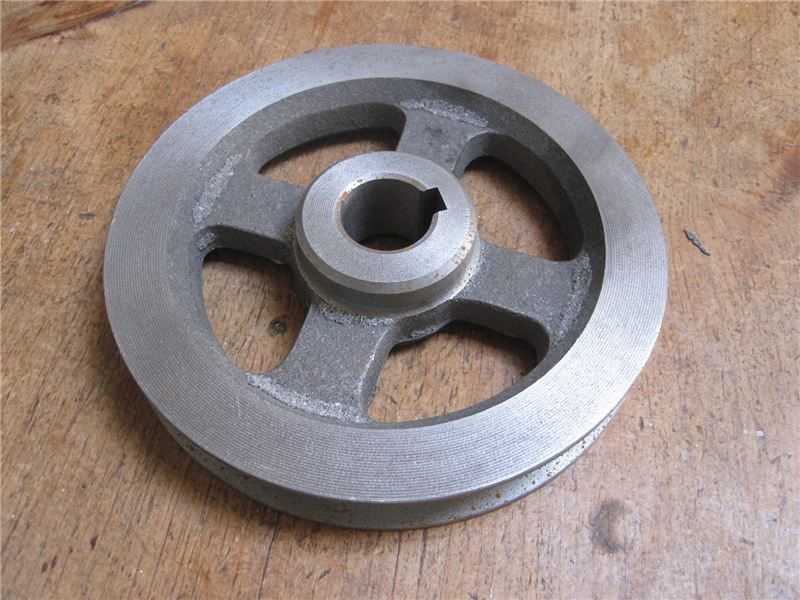

四辐式带键槽V型槽传动滑轮

这类带键槽的四辐式滑轮，在轻小型起重设备、皮带输送线的张紧机构、手动牵引机具里应用十分普遍，日常做设备改造或者非标机构设计时，经常会碰到需要选配这类滑轮的场景。从结构设计来看，轮缘的V型槽是核心功能面，槽面的粗糙度、槽型角度直接决定了和配套钢丝绳、三角带的贴合度，设计时槽底圆弧需要和配套挠性件的外径匹配，避免运行中出现卡滞、偏磨的问题，轮缘的厚度要根据额定负载做强度校核，防止长期受径向力出现轮缘变形开裂。中间的轮毂部分做了加厚设计，键槽采用标准平键槽结构，安装时可以和传动轴实现周向固定，传递扭矩的时候不会出现相对滑动，轮毂的内孔公差一般选H7级，和过渡配合的轴组装后，既能保证同轴度，也方便后期维护拆卸。四辐式的轮辐设计是兼顾减重和结构强度的选择，相比实心轮结构，能减少30%以上的材料用量，同时辐条的截面做了等强度优化，从轮毂到轮缘的截面渐变过渡，避免应力集中在辐条和轮毂的连接位置，铸造后做去应力退火处理，能减少长期运行后的结构变形。安装边界上，这类滑轮的轴向定位靠轴肩和轴端挡圈实现，设计安装位时需要预留出轮缘两侧的间隙，避免运行中和机架侧板发生摩擦，轮槽的中心平面需要和牵引方向的中心线重合，偏角不能超过1.5度，否则会加速挠性件的磨损，甚至出现脱槽的风险。实际使用中，这类滑轮既可以做定滑轮改变力的传递方向，也可以搭配支架做动滑轮实现省力传动，在小型龙门架、手动葫芦、建材输送线的张紧端都能看到这类结构，建模的时候需要重点还原键槽的尺寸公差、轮槽的截面轮廓，还有辐条和轮毂、轮缘的过渡圆角，这些细节直接影响后续出工程图、做加工工艺的准确性，要是做运动仿真的话，还要注意轮槽和挠性件的接触参数设置，保证模拟的传动效率和实际工况一致。
