多通路集成式流体管路连接接头结构

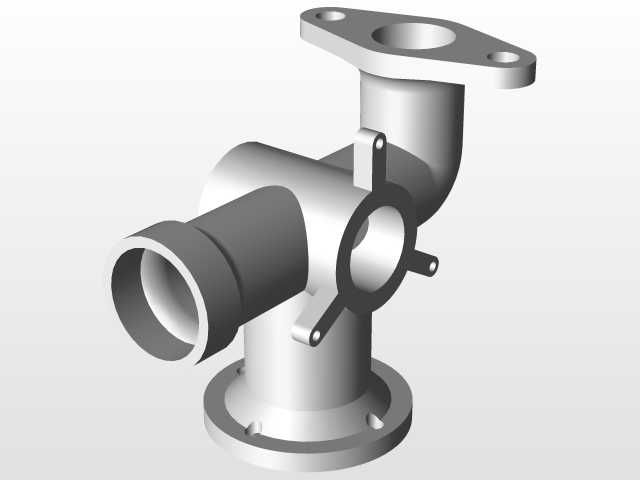

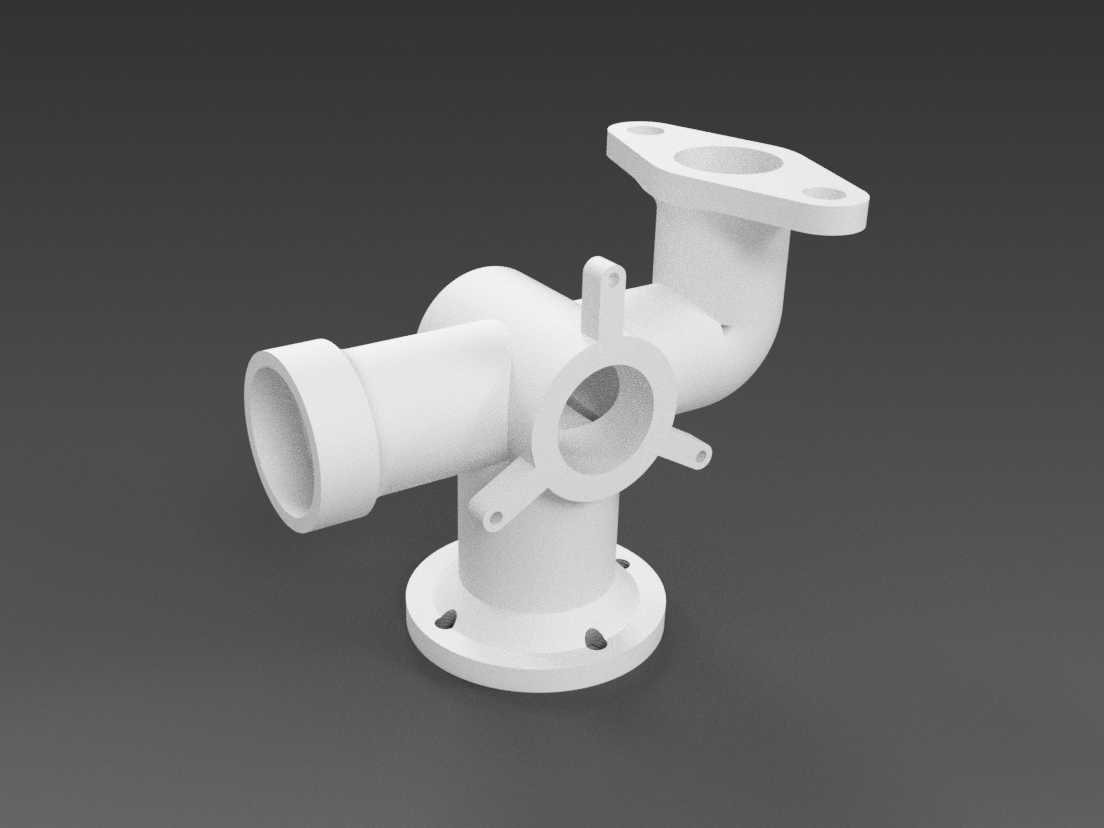

这类多通路集成接头主要应用在流体输送系统的管路交汇节点，常见于化工流体输送、暖通循环管路、小型液压站油路排布、净水设备管路集成等场景，用来替代多个单通接头拼接的组合结构，减少管路连接点的泄漏风险，同时压缩管路排布占用的空间。从实际使用功能来看，这个接头整合了四个不同方向的通路，底部带安装法兰盘，可直接通过螺栓固定在设备基座或者管路支架上，避免管路运行时因流体脉动产生的振动移位；侧方的大口径承插接口用来对接主输送管路，上方带菱形法兰的弯管接口用来对接向上引出的支路，中部带耳座的环型接口可对接检测仪表或者支路控制阀，剩余的侧方接口可根据实际需求接排污管路或者旁通回路。设计过程中首先要确定各通路的通径匹配关系，主通路通径要满足系统额定流量要求，支路通径根据支路的流量需求做缩径处理，避免通径突变造成的局部流阻过大；各接口的连接形式要匹配对接端的标准，承插接口要预留足够的插接深度，法兰接口的螺栓孔中心距要符合对应压力等级的法兰标准，安装耳座的位置要避开螺栓拆装的操作空间，避免后期维护时工具无法操作。外形尺寸方面，底部法兰的外径要大于接头主体的最大外径，法兰上的安装孔均匀分布，保证安装后受力均匀；各通路的轴线夹角根据实际安装空间做了适配，上方弯管的弯折半径满足管路弯曲的最小半径要求，避免流体在弯折处形成涡流造成压损；中部的环型接口的三个安装耳座均匀分布，用来固定外接的阀件或者仪表，保证外接部件安装后不会和其他管路产生干涉。建模过程中要注意各通路的内壁做圆滑过渡，避免直角转折造成的应力集中，同时壁厚要满足对应工作压力下的强度要求，法兰和主体连接的位置做圆角过渡，减少应力集中带来的开裂风险；外部的安装结构要考虑实际装配的工艺性，所有螺栓安装位置都预留足够的扳手操作空间，避免出现无法拧螺栓的结构死角。
