嵌套式方形弯管框架结构设计

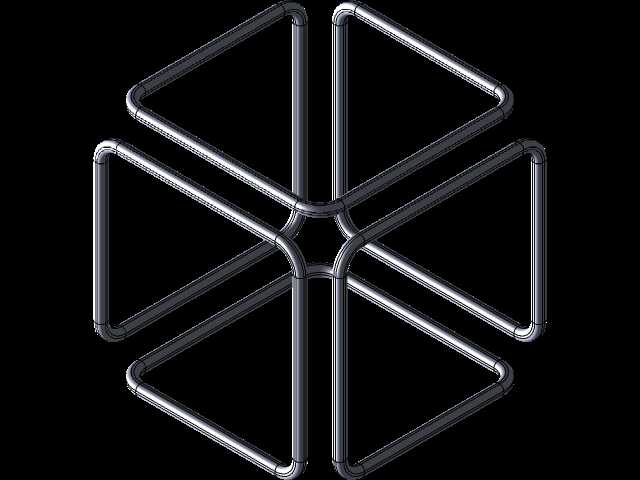

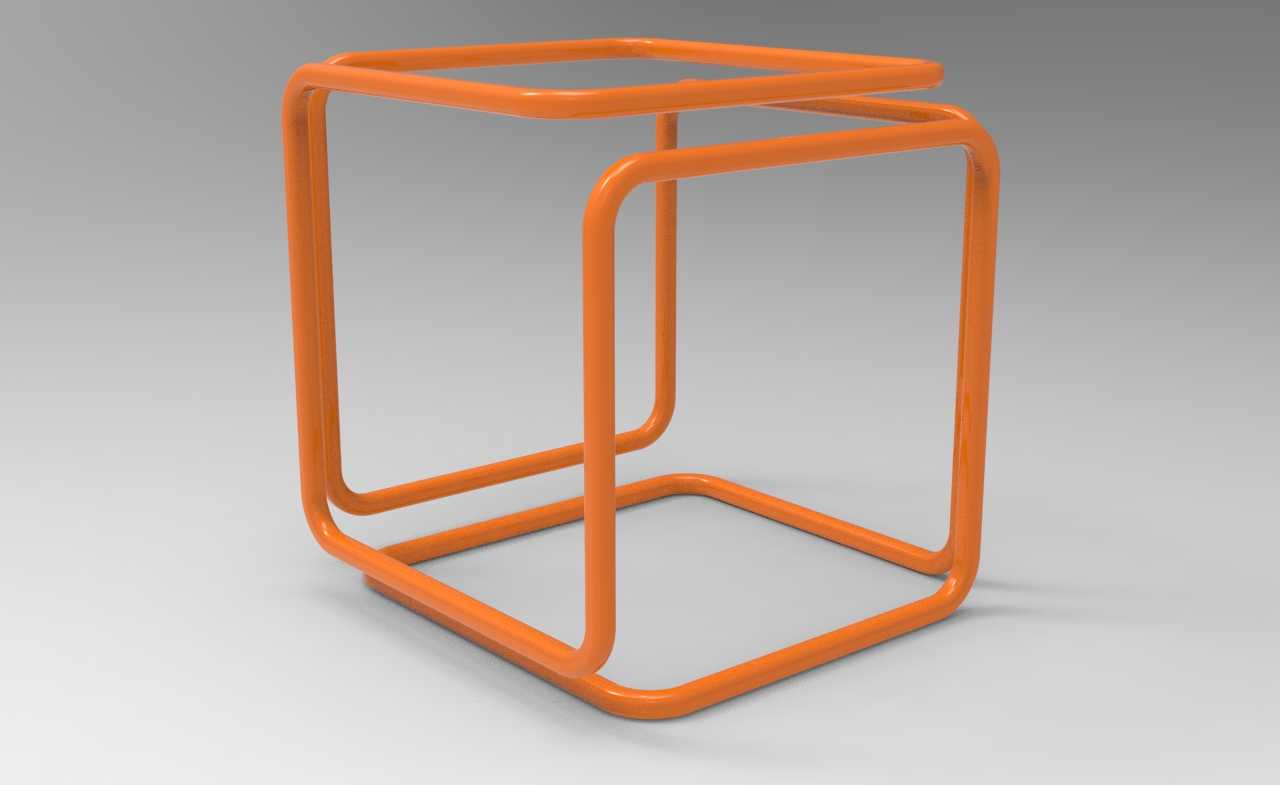

这套嵌套式方形弯管框架，在轻工生产线旁的物料暂存、小型工位器具的承托骨架场景中适配性极强，也可作为实验室小型设备的外置防护栏架使用，区别于常规焊接拼接的方管框架，整体采用连续弯管成型工艺，没有额外的拼接焊缝，管段过渡位置全部采用大圆角顺滑弯折，既避免了直角焊缝位置容易积灰、残留清洁死角的问题，也能在人员误碰撞时减少锐角剐蹭的工伤风险。设计阶段优先考虑了管路弯折的最小弯曲半径，所有转角位置的曲率完全匹配常规弯管设备的加工能力，不需要定制特殊弯折模具就能直接批量生产，管段的中心线在空间中形成两个错位嵌套的方形闭环，两个方形框架在空间中呈90度错位排布，上层方框与下层方框通过四根垂直方向的弯管段顺滑连接，没有额外的连接接头，整体结构的受力路径连续顺畅，在承受竖向静载荷时，应力会沿着连续的管身均匀分散，不会在拼接焊缝位置出现应力集中的问题。从安装边界来看，整体框架的外轮廓尺寸适配常规400mm见方的工位放置需求，底部的方框四个边完全处于同一水平面，放置在平整工作台面时不会出现翘曲晃动，不需要额外加装调平脚件就能稳定放置，管身的直径选用常规五金管路的通用规格，后期如果需要加装防滑胶套、底部减震垫或者上层置物面板，都能直接采购标准配件适配，不需要单独定制连接件。在实际生产线应用中，这类弯管框架常用来承托轻质周转料盒、小型检测仪器的外置支架，因为没有突出的连接螺栓或者焊接毛刺，在洁净车间、装配工位使用时，不会刮蹭操作人员的工作服或者物料外包装，连续的管身结构也方便后期做表面喷塑、电镀处理，涂层能均匀覆盖所有管段表面，不会在拼接缝隙位置出现涂层堆积或者漏涂的问题。设计过程中特意将两个嵌套方框的错位距离控制在合理范围，既保证上层承托面有足够的放置空间，也让下层框架形成稳定的支撑底座，不会因为上层框架偏移导致整体重心超出支撑边界，即使在框架侧面施加一定的水平推力，整体结构也能保持稳定不倾覆，完全满足工位旁日常使用的载荷与稳定性要求。
