带手动操作杠杆的法兰连接闸板底阀结构

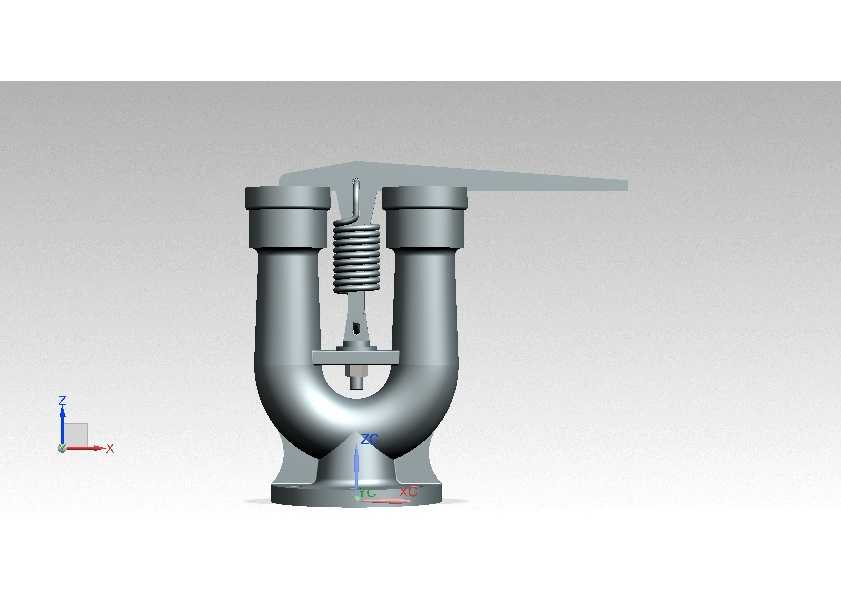

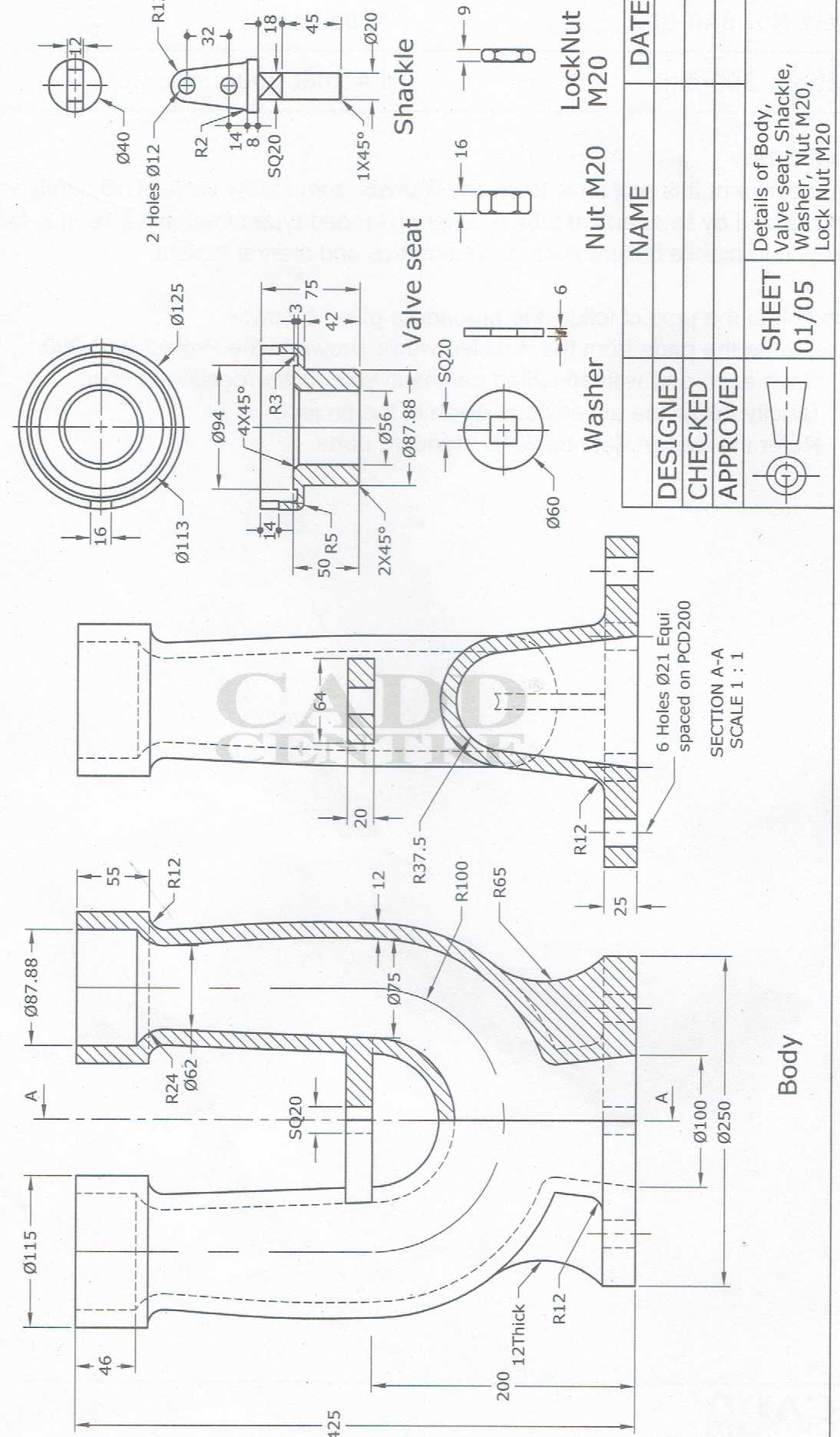

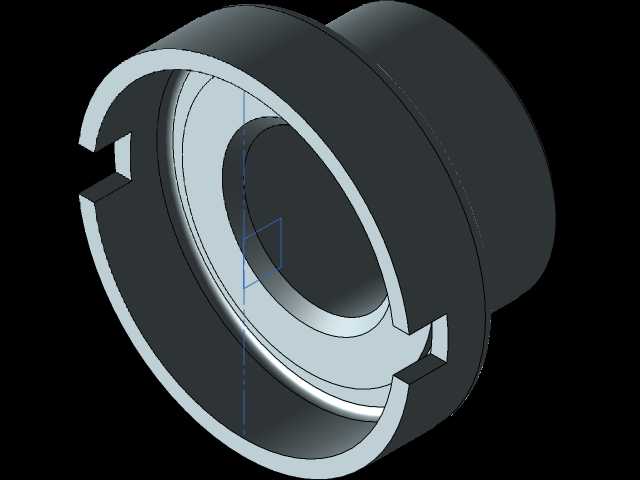

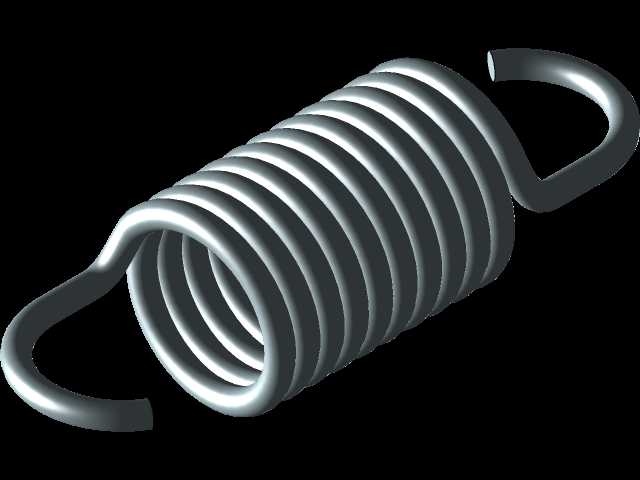

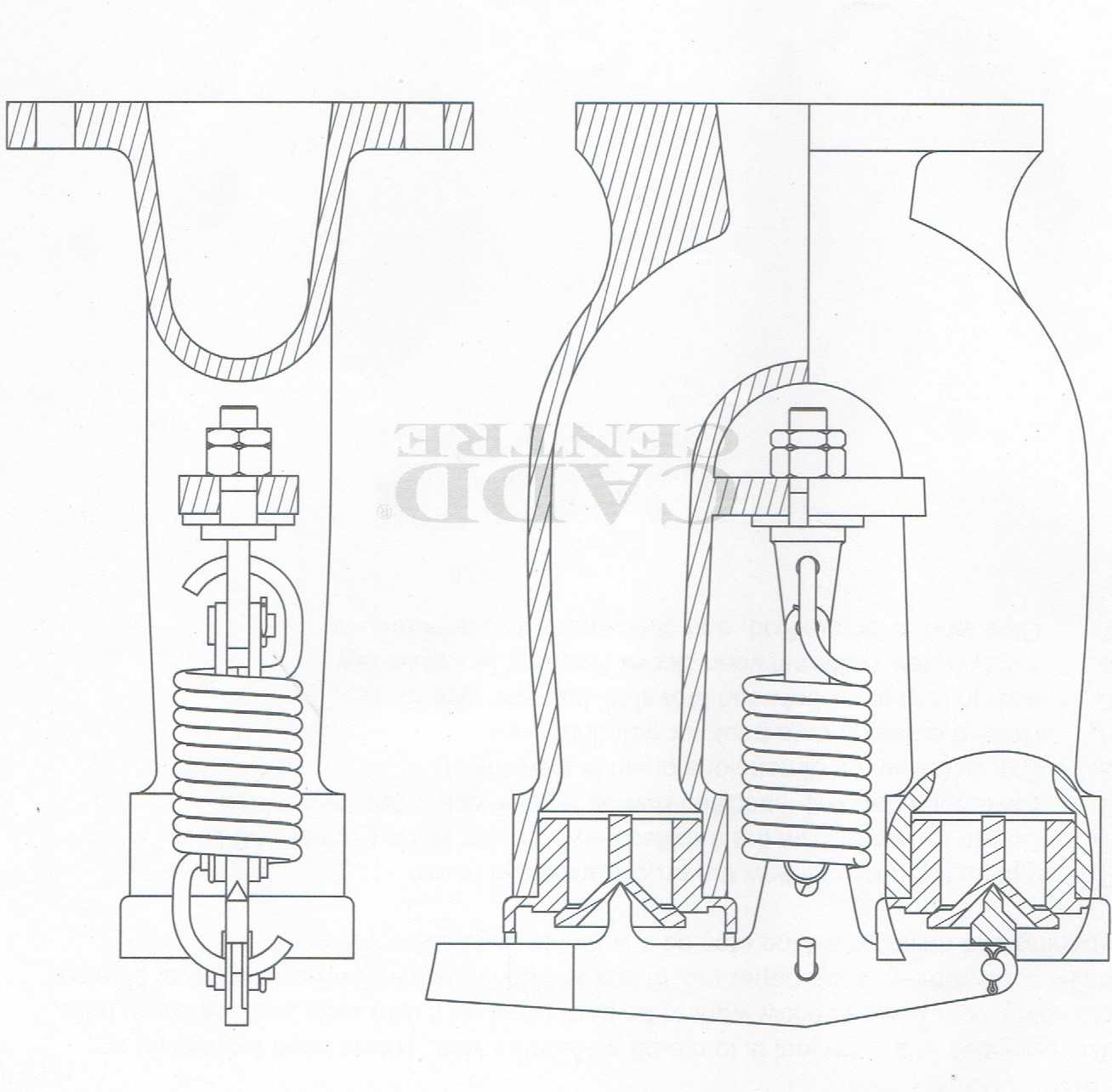

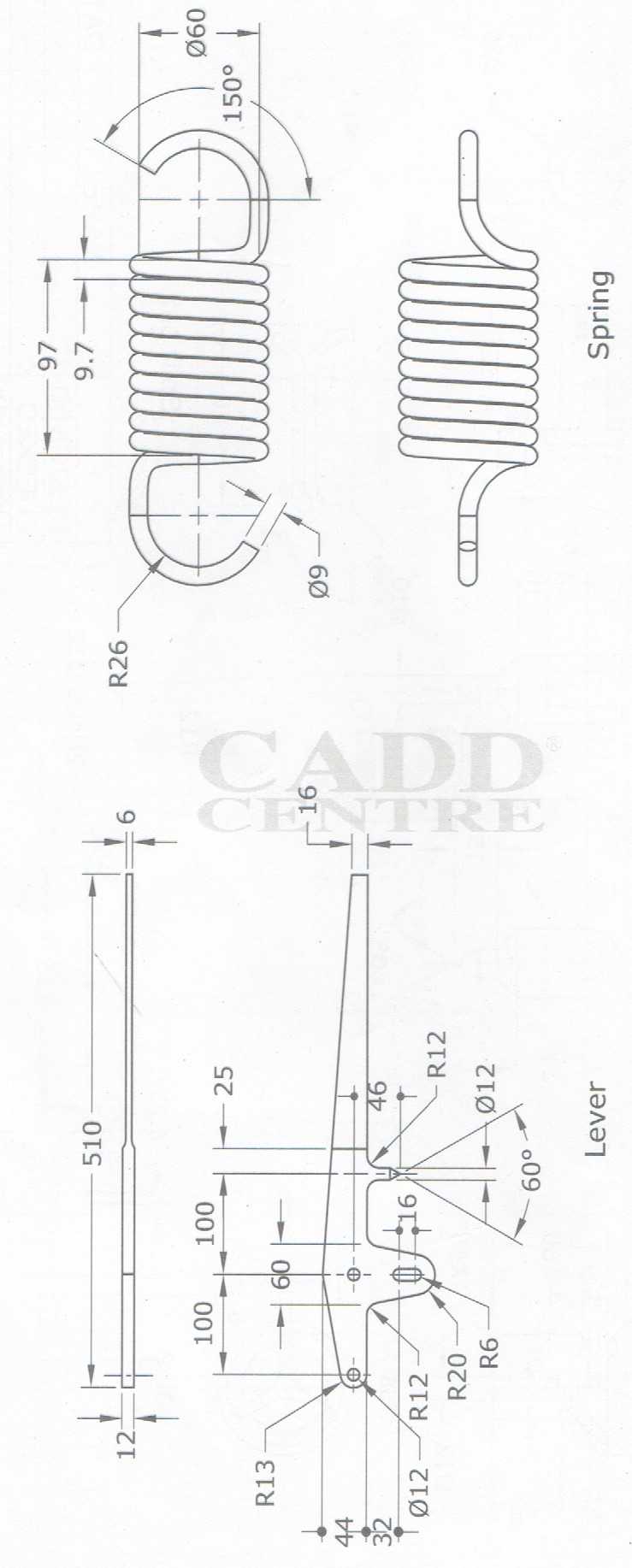

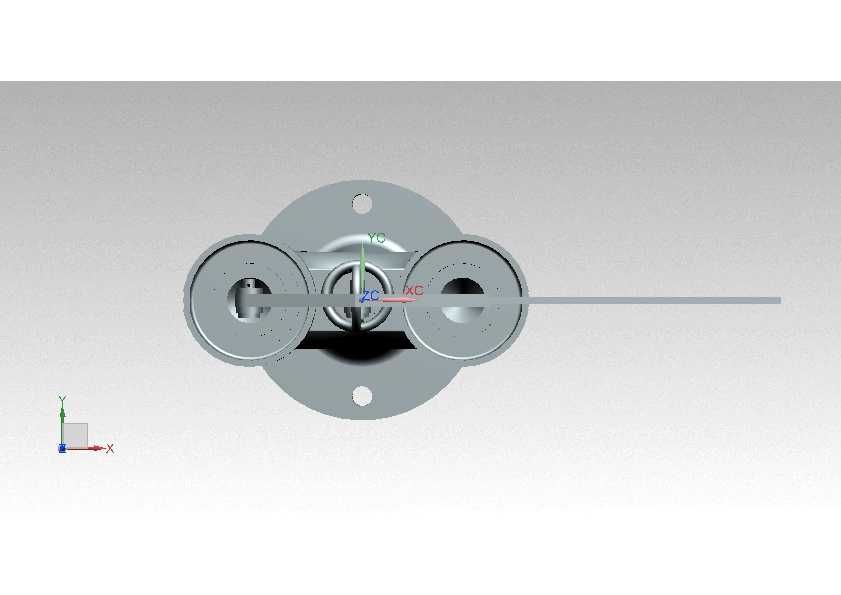

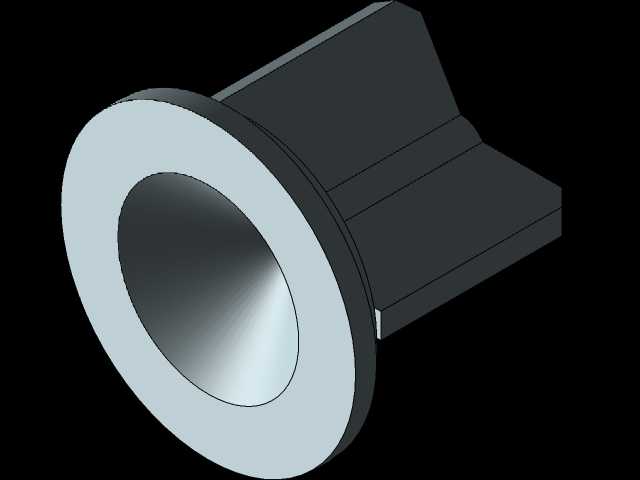

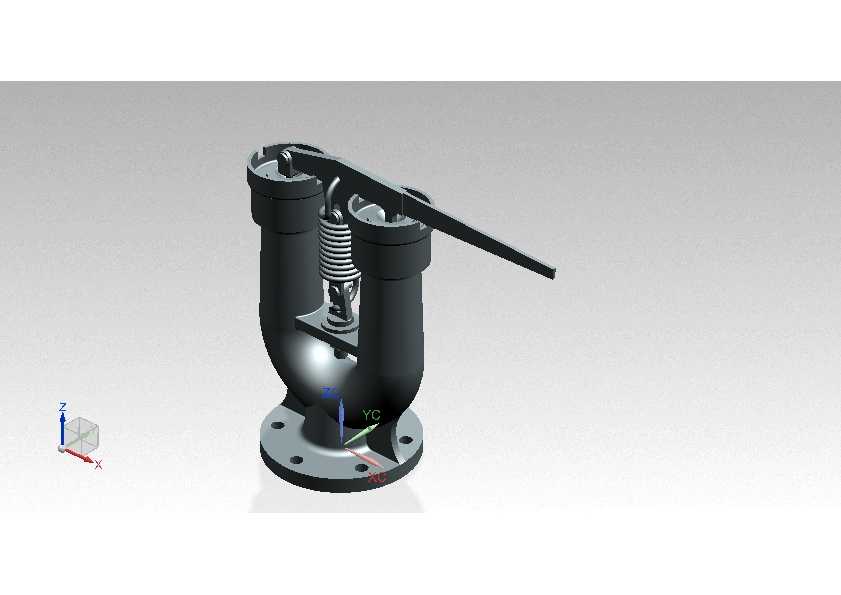

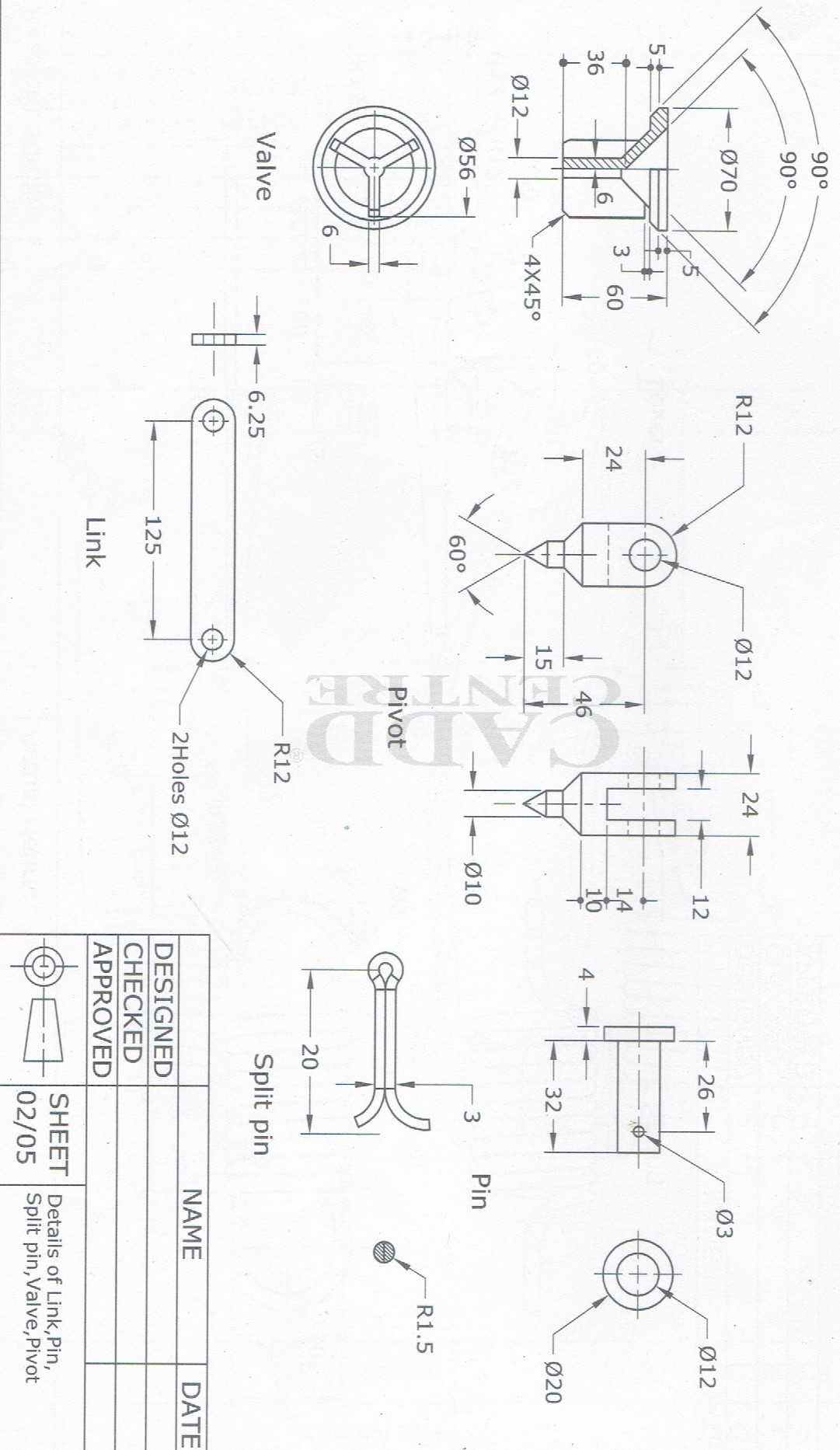

这款闸板底阀主要应用在各类工业流体输送管路的泵前吸入端，安装在水泵吸水管路的最底端，没入待输送的流体介质液面以下，核心作用是在水泵停机时阻断管路内流体倒流，避免泵腔排空引发下次启动的引水操作，同时可拦截流体中裹挟的大体积固体杂质，防止杂质进入泵腔打坏叶轮或者卡塞后续管路的阀件、仪表。从结构设计来看，整体采用下进上出的Y型流道布局，相比直通式底阀流道弯折角度更小，流体经过时的局部阻力损失更低，能有效降低水泵的吸入扬程损耗，提升泵组的整体运行效率。底部采用标准圆形法兰作为安装接口，法兰盘面均布螺栓过孔，可直接与吸入管路的端部法兰配对连接，安装时需注意法兰密封面的平面度，配合对应压力等级的密封垫片即可实现端面密封，安装边界需预留足够的底部沉沙空间，避免阀底被沉积的泥沙掩埋影响启闭动作。顶部设置的手动操作杠杆延伸至阀体侧方，杠杆通过销轴与阀杆上端的传动结构连接，日常运行时阀瓣依靠内置的复位弹簧提供预紧力，紧密压合在阀座密封面上实现止回功能，当需要人工干预阀瓣状态、清理阀腔内部卡滞的杂质或者检修密封组件时，无需拆解整个阀体与管路的连接，直接扳动侧方的杠杆即可带动阀杆提升阀瓣，完成手动泄流或者阀腔疏通操作。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封的对中精度要求更低，在介质压力的辅助作用下能实现更可靠的密封效果，即使密封面附着少量细小杂质，也能在阀瓣闭合的挤压作用下被介质冲离密封面，降低内漏故障的发生概率。阀体两侧的对称柱状结构分别作为阀杆导向腔与弹簧容纳腔，阀杆表面做了耐磨处理，与导向腔之间的配合间隙控制在合理范围，既可以避免阀杆升降过程中出现卡滞，又能减少介质中的细小颗粒进入导向腔造成的磨损。建模过程中对所有运动部件的行程做了干涉校验，杠杆扳动到最大行程位置时，阀瓣提升高度可达到流道通径的四分之三以上，不会对流体过流面积造成过多遮挡，同时弹簧的压缩量在设计允许范围内，不会出现并圈或者过载失效的问题。整个阀体的外部轮廓做了圆角过渡处理，没有尖锐的棱角结构，既可以降低铸造过程中的应力集中问题，也能减少安装维护过程中磕碰划伤的风险，适配清水、轻度腐蚀性工业废水、低粘度油品等多种介质的输送工况。
