符合ASME规范的卧式承压储罐结构设计

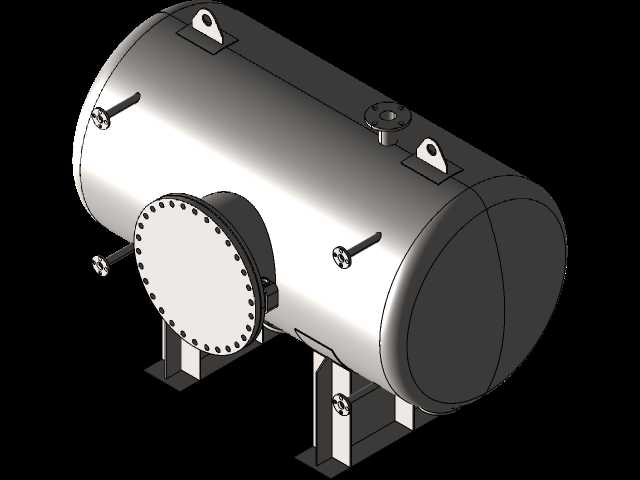

这款卧式承压容器的结构设计，核心围绕石油化工、精细化工、食品制药等行业的承压介质存储需求展开，日常生产中多用于存储带压的气体、液体类工艺介质，也可作为缓冲罐平衡管路系统的压力波动，避免管网压力骤变对前后端工艺设备造成冲击。从结构设计逻辑来看，整体采用卧式圆筒形筒体搭配两端标准椭圆形封头的构型，这种构型的优势在于筒体环向应力分布均匀，承压状态下的应力集中系数远低于方形或其他异形结构，能在同等壁厚条件下承受更高的工作压力，同时卧式布置的形式不需要过高的安装空间，配套的支座载荷分布更均匀，对安装场地的地面承重要求低于同容积的立式储罐。筒体端部采用高颈法兰搭配满布螺栓的快开/盲板结构，法兰密封面的平面度、螺栓孔的位置度在建模阶段就做了严格的公差约束，可适配不同压力等级的密封垫片，满足定期开罐检修、清理内部沉积物的使用需求。筒体上分布的多个接管接口，分别对应介质进出、压力检测、温度检测、安全泄放、放空排污等不同功能，每个接管的伸出长度、法兰规格都匹配常规工业管路的安装标准，不需要现场额外做转接改造就能直接对接工艺管线。筒体顶部设置的两个吊耳结构，在建模时就做了受力校核，吊耳的位置对应设备整体重心的垂直上方，可满足设备整体吊装转运的需求，避免吊装过程中出现倾斜、滑脱的风险。底部的两个鞍式支座，采用带加强筋的焊接结构，支座的底板预留了地脚螺栓安装孔，安装时可通过地脚螺栓将设备固定在混凝土基础上，支座与筒体接触的位置做了圆弧过渡贴合，避免局部应力集中造成筒体变形。设计过程中严格遵循ASME压力容器设计规范的相关要求，对筒体壁厚、封头厚度、法兰等级、接管补强、支座载荷都做了对应核算，所有转角位置都设置了合理的圆角过渡，避免尖角位置的应力集中。从安装边界来看，设备整体的轴向长度、径向直径都控制在常规工业厂房的通道运输尺寸范围内，鞍座的间距匹配标准混凝土基础的预留间距，接管的朝向和高度也适配常规车间的工艺管线排布高度，不需要额外调整管线走向就能完成安装对接。模型的所有结构细节都还原了实际加工的工艺要求，比如焊缝预留位置、螺栓的装配间隙、接管的补强结构都做了完整呈现，可直接用于结构校核、安装模拟、工艺布局排布等场景，也能作为同类承压设备设计的参考构型，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
