粉末涂层工艺用等离子喷嘴结构设计

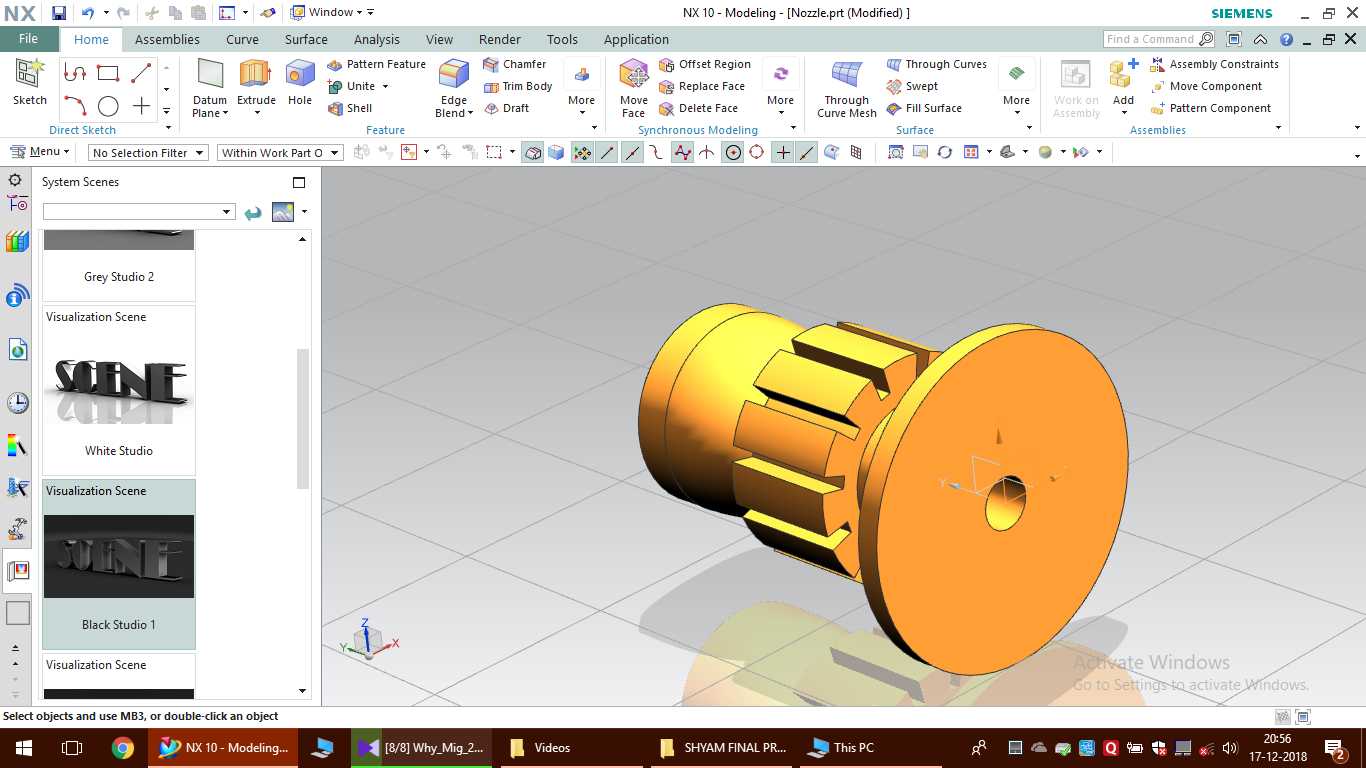

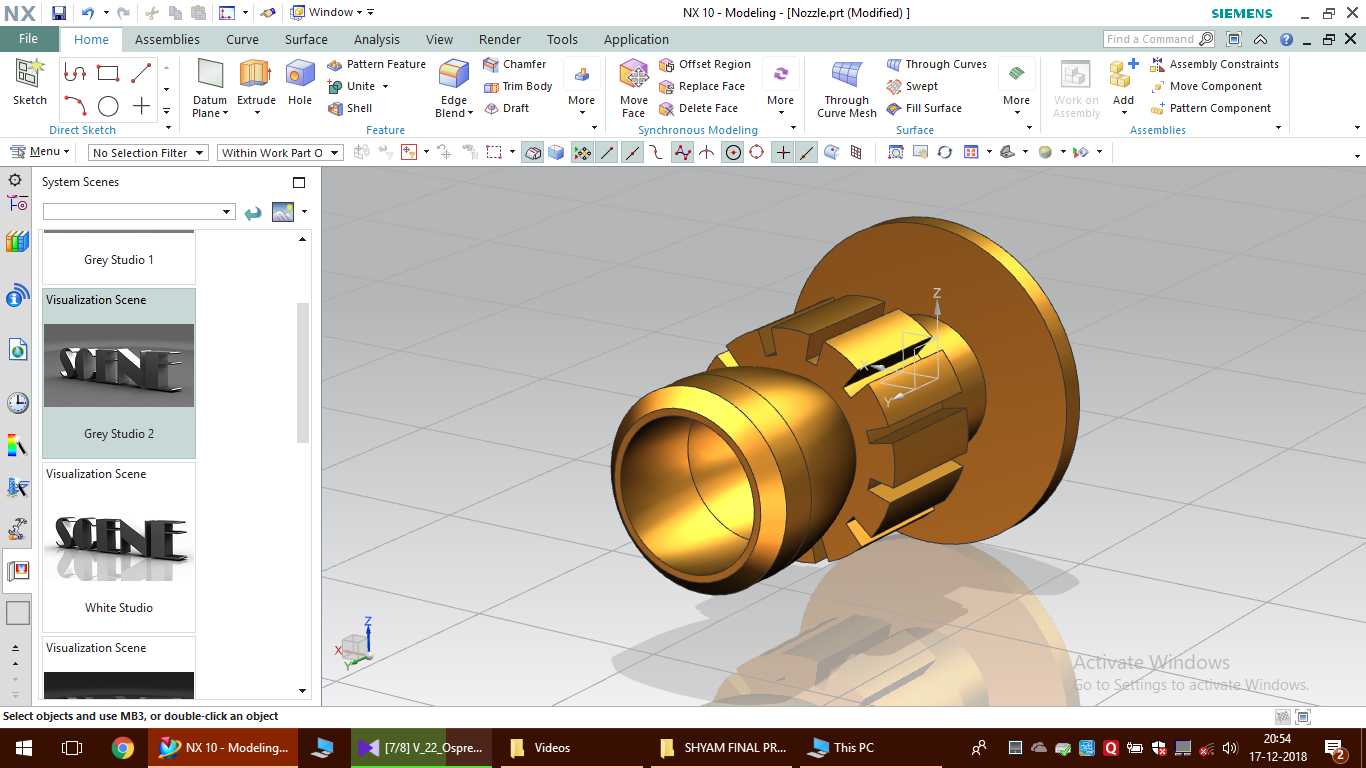

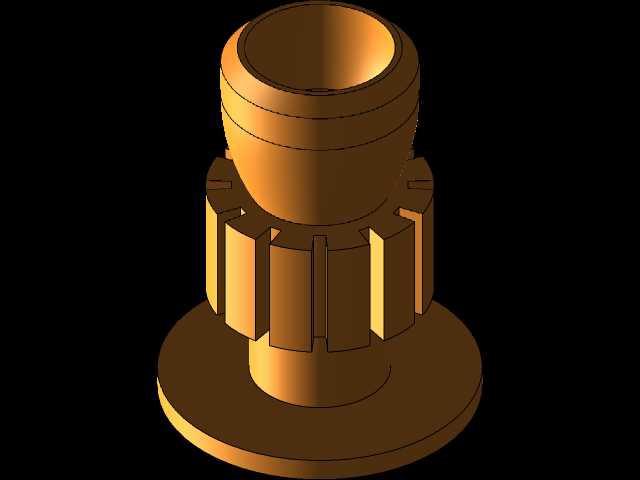

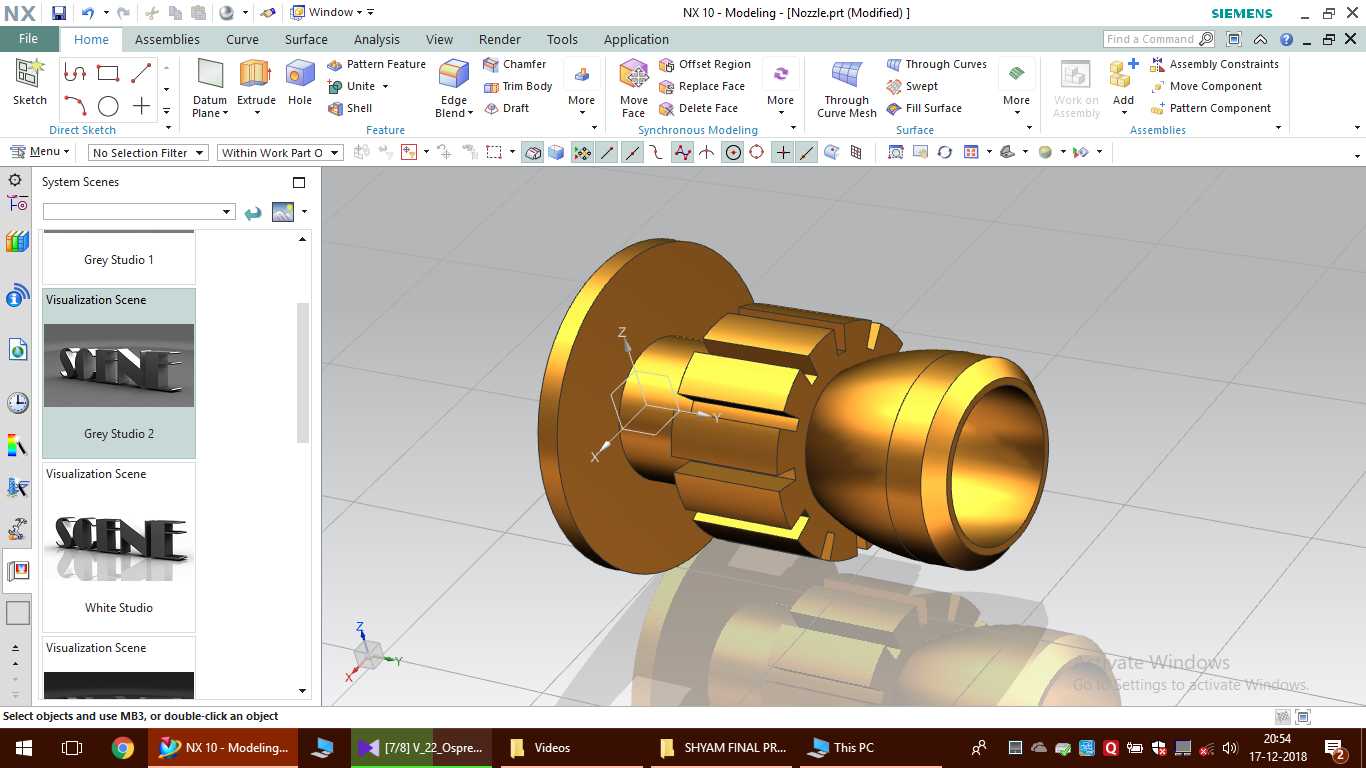

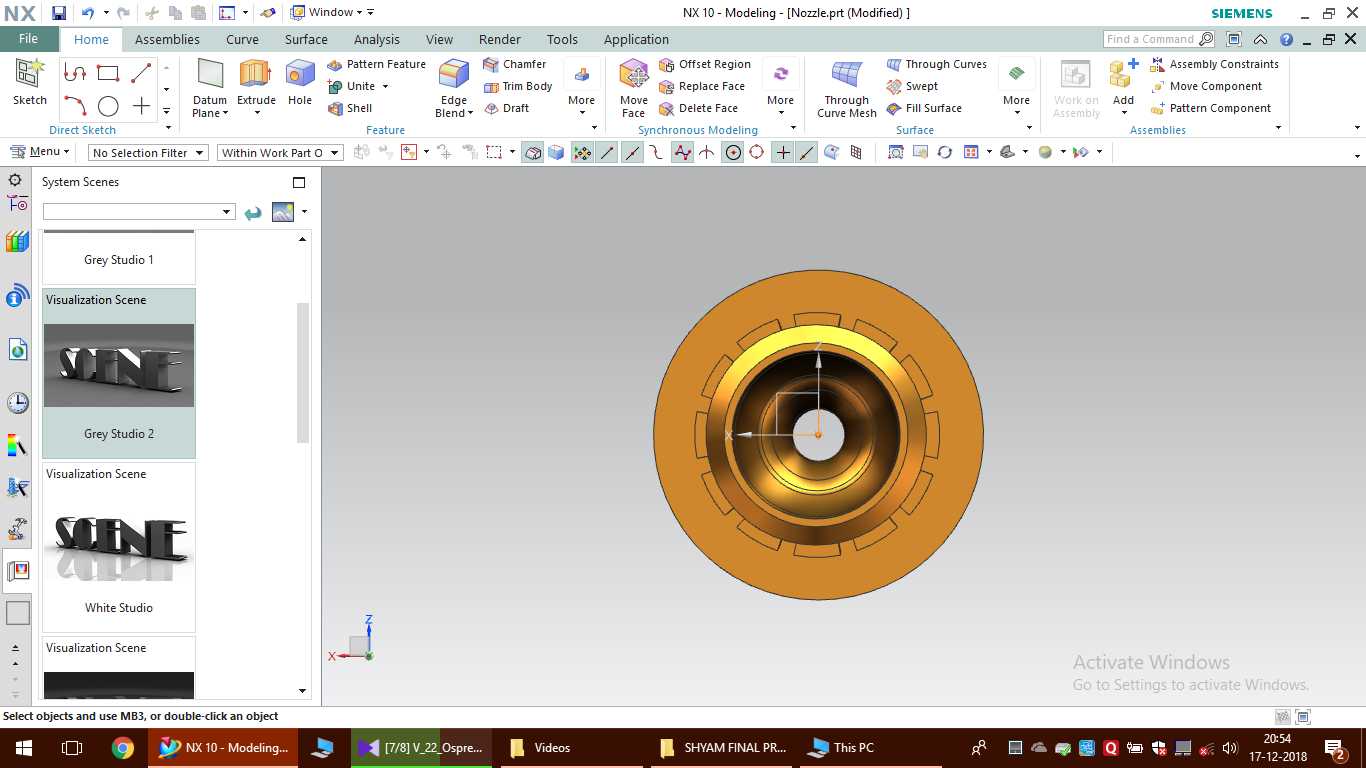

在热喷涂表面处理生产线中，等离子喷嘴是决定粉末涂层成型质量的核心易耗配件，直接关联等离子弧的压缩形态、粉末粒子的加热加速效率，最终影响工件表面涂层的结合强度、孔隙率与厚度均匀性。这类喷嘴主要配套等离子喷涂设备使用，广泛应用于航空发动机叶片热障涂层制备、冶金轧辊表面耐磨修复、化工阀门密封面耐腐蚀涂层加工等场景，作业时需要承受等离子弧中心超过万度的高温冲刷，同时要约束高速流动的工作气体与送粉气流，保证粉末粒子以稳定的速度、角度喷射到待处理工件表面。从结构设计来看，该喷嘴采用阶梯式内腔收缩设计，入口端的大直径腔体用于衔接等离子枪的阴极组件，预留足够的电离空间让工作气体充分电离形成等离子弧，中段的渐缩通道对等离子弧进行三次机械压缩，配合热压缩与磁压缩效应提升弧柱的能量密度，出口端的定径段严格控制等离子射流的喷射直径，避免射流发散导致粉末飞散、涂层边缘出现虚边。喷嘴外侧设计的周向分布齿状结构，并非用于传动，而是作为安装定位与散热结构：齿槽增大了喷嘴与循环冷却水套的接触面积，能快速将弧根传递到喷嘴本体的热量带走，避免喷嘴局部过热烧损；同时齿形结构可以和枪头的定位卡槽精准嵌合，防止安装时出现周向转动，保证送粉通道与喷嘴出口的同轴度误差控制在允许范围内。底部的法兰式凸缘是安装限位边界，装配时凸缘端面与枪头密封面完全贴合，通过压帽锁紧后即可保证喷嘴与阴极的同轴度，凸缘的外径尺寸与枪头内腔的安装槽尺寸采用间隙配合，既方便更换时快速拆装，又能避免配合间隙过大导致工作气体泄漏，影响等离子弧的稳定性。上部的多层环形凸台一方面用于和压帽的内台阶配合实现轴向压紧，另一方面可以阻挡少量反溅的熔融粉末粒子进入枪头内部，减少枪头内部的清理频次。设计过程中需要重点平衡喷嘴的使用寿命与射流约束效果：出口定径段的长度过长会增加等离子弧与喷嘴内壁的摩擦，提升喷嘴烧损速率，长度过短则无法形成足够的压缩比，导致射流能量不足、粉末粒子熔化不充分；外侧散热齿的深度与宽度需要匹配枪头冷却水的流道设计，保证每个齿面都能被冷却水流充分冲刷，避免出现局部冷却死角。这类喷嘴的安装边界需要严格匹配对应型号等离子枪的装配尺寸，同轴度偏差超过0.1mm时就会出现等离子弧偏吹，导致单侧喷嘴壁快速烧损，同时送粉点的位置需要与喷嘴出口保持固定距离，保证粉末粒子刚好进入等离子射流的高温区域充分熔化，又不会因为距离过近导致粉末在喷嘴内部熔化堵塞出口。
