EB-SYD型气动执行机构结构设计

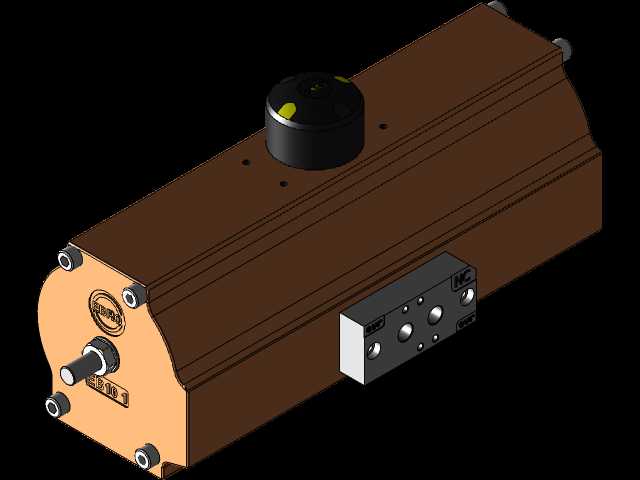

在流程工业的流体控制环节，这类气动执行机构是驱动各类角行程阀门完成启闭、调节动作的核心动力部件，常见于化工、水处理、油气输送、暖通空调等需要远程或自动控制管路通断、介质流量的场景，替代人工操作实现高温、高压、有毒有害介质管路的无人值守控制，降低现场操作的安全风险。从结构设计来看，该执行器采用拨叉式传动结构，相比齿轮齿条式结构，在大扭矩输出场景下的力矩特性更适配阀门启闭过程的负载变化，启动阶段输出扭矩更大，能有效克服阀门的初始静摩擦阻力，运行至行程末端时扭矩平缓下降，避免对阀杆造成过大冲击，延长阀门密封件的使用寿命。主体缸体采用硬质阳极氧化铝合金材质，兼顾结构强度与轻量化需求，表面的氧化层具备优异的耐腐蚀性能，可适应多数工业现场的潮湿、轻度腐蚀环境，缸体外部的加强筋结构沿轴向布置，在不增加过多壁厚的前提下提升缸体的承压抗变形能力，避免长期带压运行出现缸体形变导致的活塞卡滞问题。端部的端盖通过内六角螺栓与缸体紧固，连接处设置O型密封圈实现静密封，防止压缩空气泄漏影响输出效率，端盖上预留的气源接口符合通用气动元件安装规范，可直接适配常规规格的气动接头，无需额外加工转接。顶部的状态指示盖可直观反馈阀门的当前启闭位置，指示盘上的开度标识清晰，配合配套的限位开关可实现阀位的电信号远传，满足自动化控制系统的信号采集需求。侧置的电磁阀安装座采用标准化接口设计，可直接贴装板式电磁阀，减少外接管路的接头数量，降低气源泄漏点，同时缩短气路路径，提升执行器的动作响应速度。输出轴采用镀镍合金钢材质，表面硬度高、耐磨性能好，轴端的连接尺寸符合ISO5211阀门安装标准，可直接与对应规格的球阀、蝶阀、旋塞阀等角行程阀门的阀杆对接，安装时无需额外定制连接轴套，降低现场安装的适配成本。设计过程中充分考虑安装边界的兼容性，执行器底部的安装孔位采用多规格通用布局，可适配不同法兰标准的阀门支架，缸体的外形尺寸经过优化，在满足输出扭矩要求的前提下尽可能压缩径向与轴向尺寸，方便在管路排布密集的狭小空间内完成安装，避免与周边管路、设备产生干涉。内部的活塞密封采用双向耐磨密封圈，可在无油润滑的压缩空气工况下长期稳定运行，降低对气源处理元件的要求，密封件的摩擦阻力经过匹配设计，既保证密封性能，又避免过大摩擦导致的动作迟滞问题，可适配0.4-0.7MPa的常规工厂气源压力范围，覆盖多数工业现场的气源条件。
