高压内螺纹直通式Sigma止回阀结构

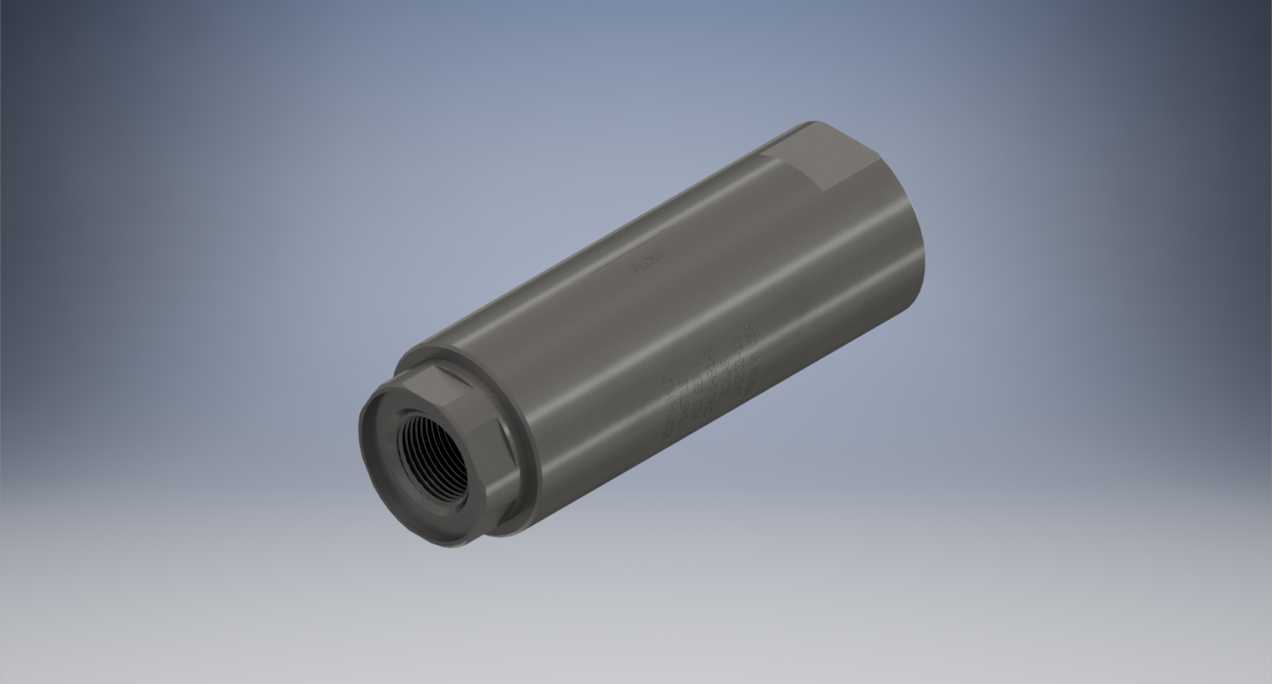

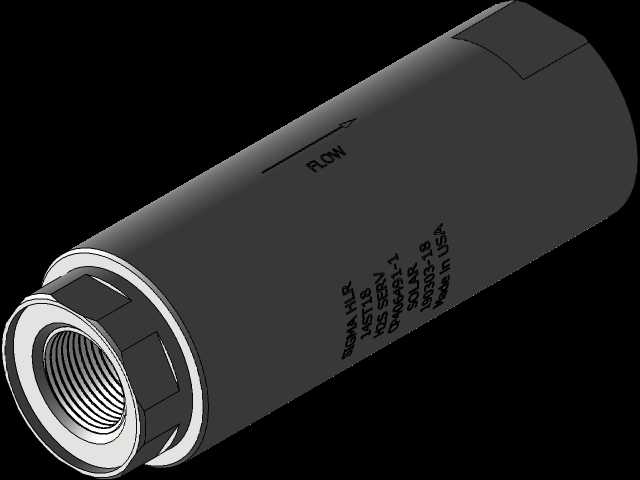

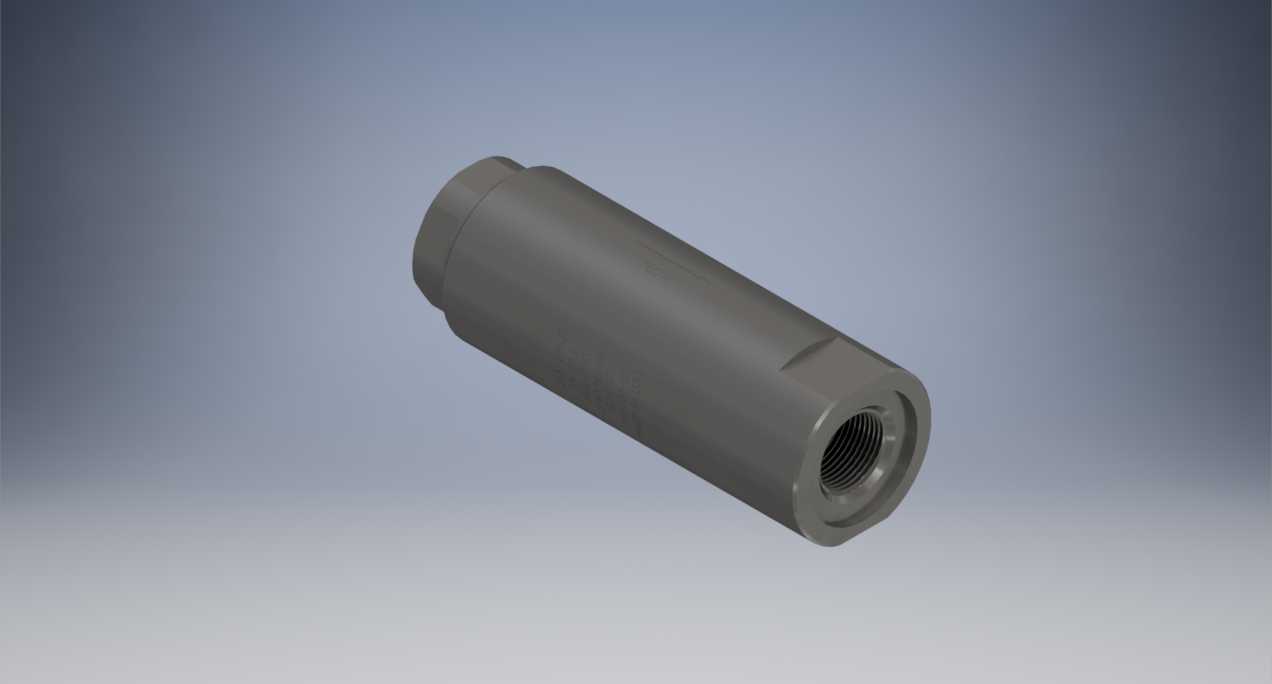

　　这款直通式止回阀主要面向高压液压回路、流体输送管路的单向通断需求，常见于工程机械液压系统、高压水清洗设备、工业流体加注工位的管路段，核心作用是阻断介质反向回流，避免上游泵件、计量元件因背压冲击出现损坏，也能防止管路卸压时介质倒流引发的系统压力失稳。从结构设计来看，整体采用一体式圆柱锻压本体，两端加工SAE标准内螺纹接口，无需额外焊接法兰，直接与对应规格的外螺纹管路接头旋合即可完成安装，相比法兰连接形式轴向尺寸更紧凑，能适配安装空间局促的密集管路排布场景，本体外圆预留的扳手卡位结构，方便现场安装时施加扭矩，不会因为夹持打滑损伤密封面。设计阶段优先考虑了高压工况下的结构强度，本体壁厚按照6000PSI的额定工作压力做冗余校核，

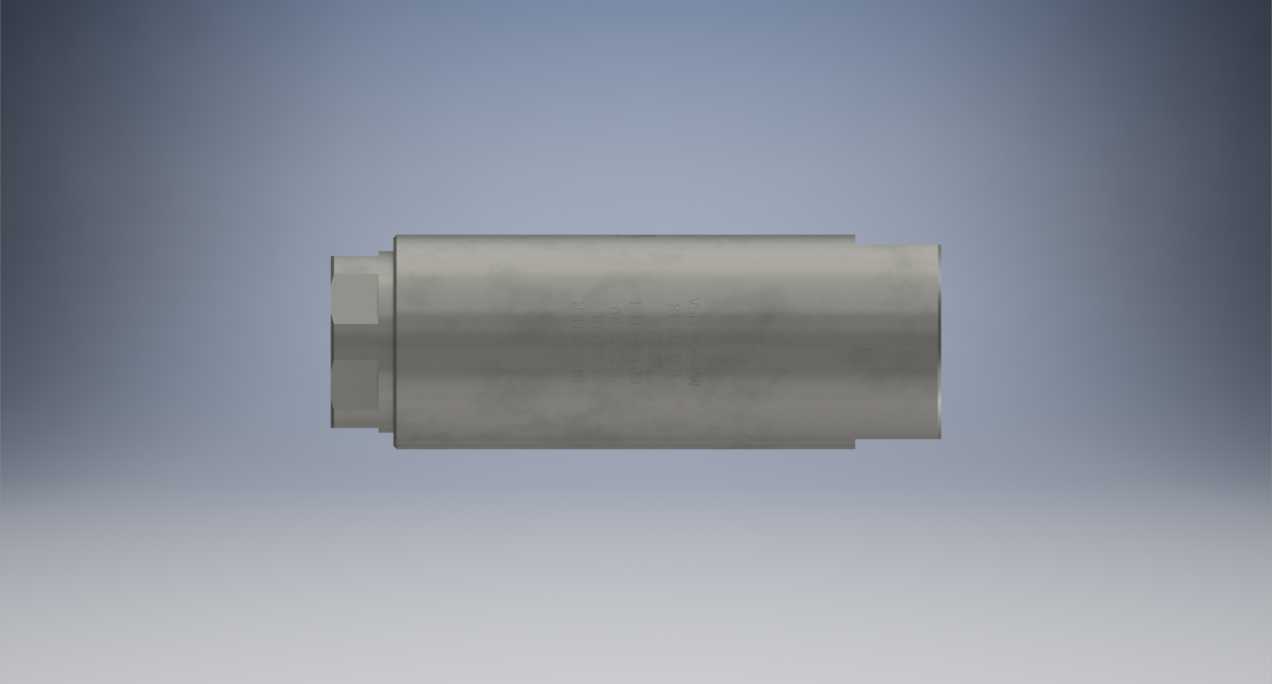

　　内部流道做了平滑过渡处理，减少介质流经时的压损，避免直角流道带来的湍流冲蚀，延长阀件的使用寿命。内置的止回阀芯采用轴向滑动式结构，正向流通时介质压力推开阀芯，流道完全导通，压损控制在同规格阀件的较低水平；当介质出现反向流动趋势时，背压会推动阀芯快速贴合密封座，实现零泄漏截断，响应速度快，不会出现反向水锤带来的管路震颤。安装边界上，整体为等径直筒外形，没有突出的外置结构，径向占用空间与同通径的管路接头基本一致，轴向长度适配常规管路排布的间距要求，不需要为阀件单独预留额外的操作空间，不管是新设备的管路布局设计，还是旧系统的阀件替换选型，都能直接适配原有管路的安装尺寸，不用调整周边管路的走向。建模过程中还原了螺纹的完整牙型细节、

　　本体表面的加工纹理特征，内部阀芯的配合间隙也按照实际装配公差做了还原，能直接用于管路系统的干涉检查、装配模拟，也可以作为阀件选型阶段的三维布局参考，帮助设计人员提前确认安装空间是否充足，避免后期装配时出现空间干涉问题。
