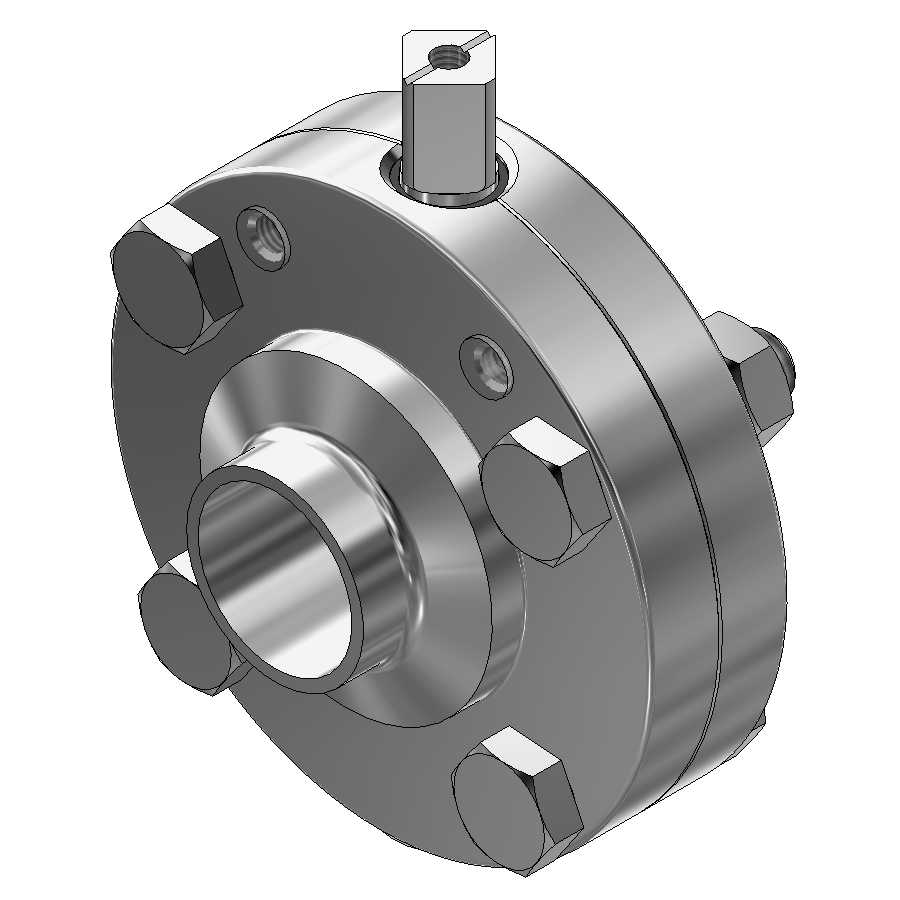

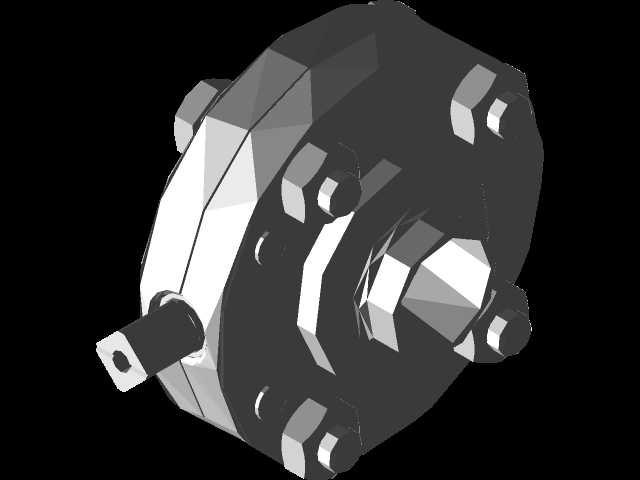

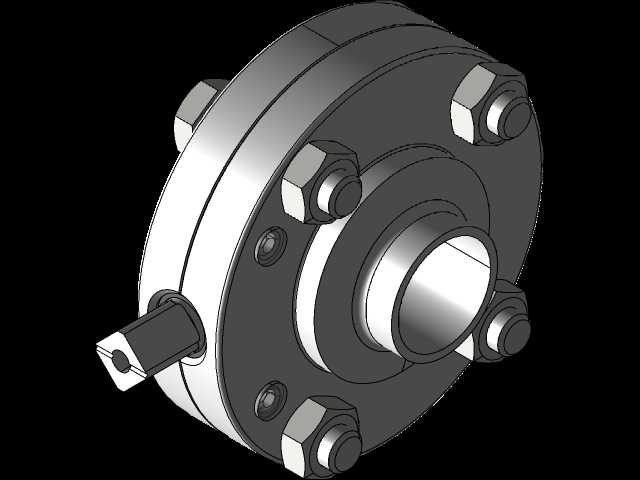

卫生级对夹式蝶阀结构三维设计

这款蝶阀的结构设计围绕卫生级流体管路的工况需求展开，核心适配食品加工、生物制药、洁净流体输送等对管路残留、介质接触有严格要求的应用场景，日常用于管路内流体的通断与流量调节，可适配水、洁净药液、食品级流体等多种介质的输送管控。从结构设计逻辑来看，整体采用对夹式安装结构，阀体自身不带外接法兰，安装时直接夹持在两端管路的法兰之间，依靠周向均布的螺栓完成锁紧固定，这种结构能有效压缩阀门自身的轴向安装尺寸，在紧凑排布的洁净管路布局中能大幅节省安装空间，同时减少法兰连接带来的卫生死角。阀板采用偏心式密封结构设计，启闭过程中阀板与密封件的接触摩擦行程更短，能有效降低密封件的磨损速率，延长密封组件的使用寿命，同时阀板的流道适配性经过优化，全开状态下阀板对流体的阻流作用更小，管路压损控制在较低水平，适合对输送效率有要求的连续生产管路。顶部的阀杆连接位采用方轴传动结构，可适配手动手柄、气动执行器、电动执行器等多种驱动组件，用户可根据现场的自动化控制需求灵活选配驱动方式，无需对阀体主体进行二次改装。阀体周向的螺栓孔位按照通用管路法兰标准排布，安装时可直接匹配同通径的标准法兰，无需额外加工转接件，安装边界清晰，现场施工时只需保证两端法兰的同轴度与端面平行度，即可完成可靠密封。密封组件采用无卫生死角的贴合设计，介质接触侧无外露的螺栓缝隙与结构凹槽，日常生产结束后的CIP清洗过程中，清洗液可完全冲刷到所有介质接触表面，不会残留介质滋生细菌，符合卫生级管路的设计规范。阀杆与阀体之间的密封采用多级填料结构，既可以防止管路内的介质向外泄漏，也能避免外部环境的杂质进入管路内部，满足洁净工况的防护要求。整体结构的受力经过优化，阀体采用对称式结构设计，承压时应力分布均匀，可稳定承受管路内的常规工作压力，不会出现局部应力集中导致的结构变形，长期运行的结构可靠性更有保障。
