法兰式三通水流耦合管路连接件

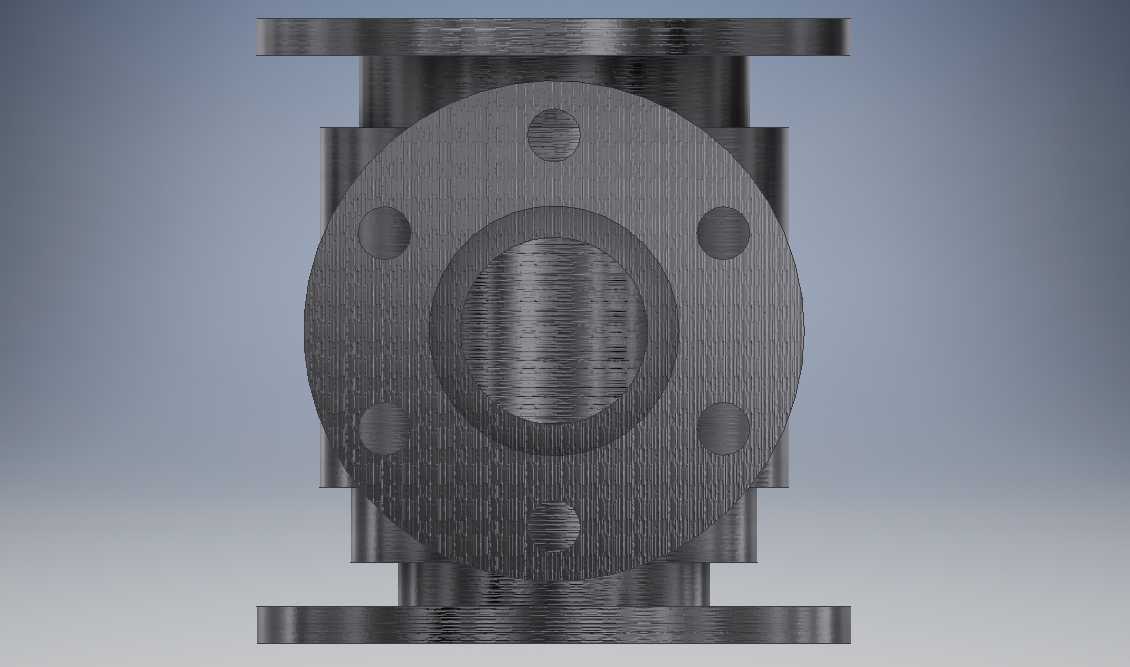

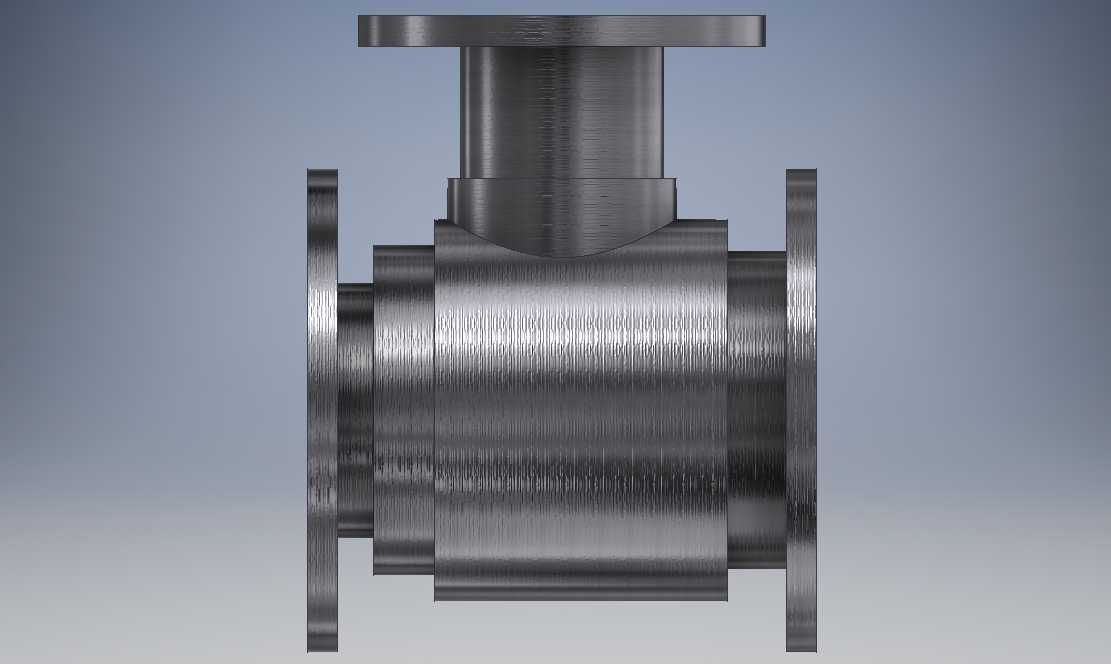

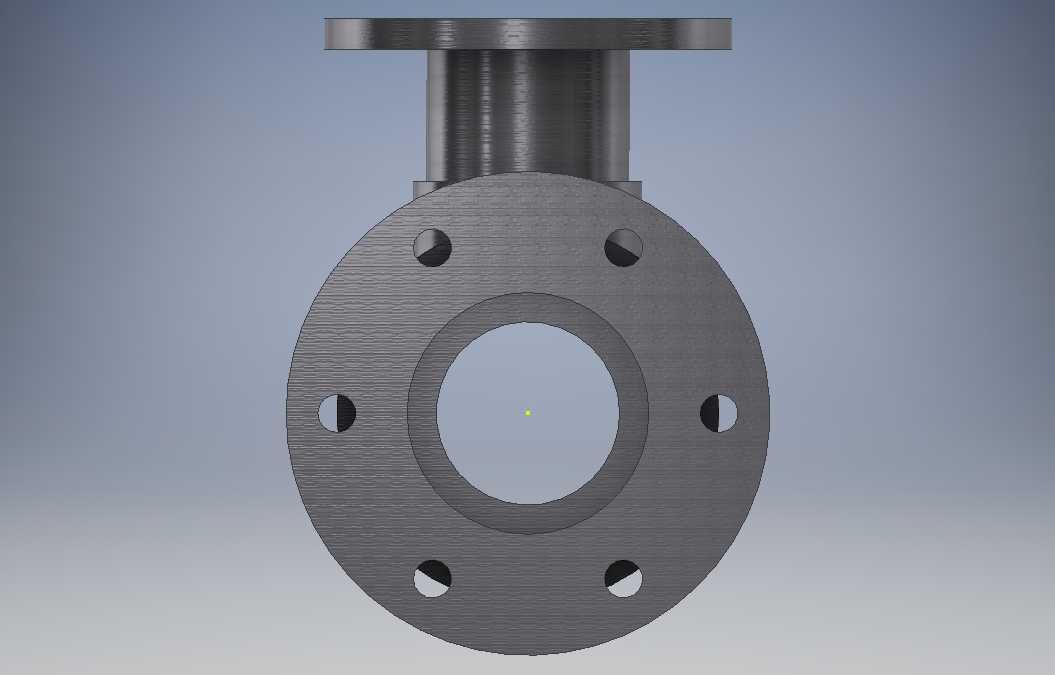

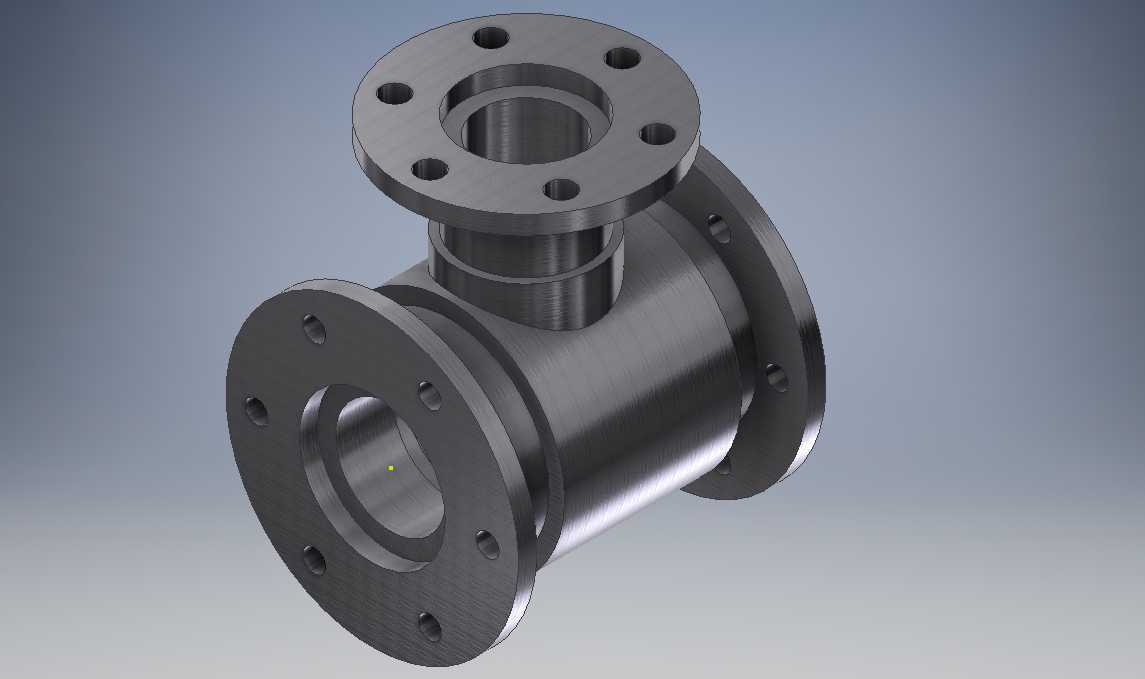

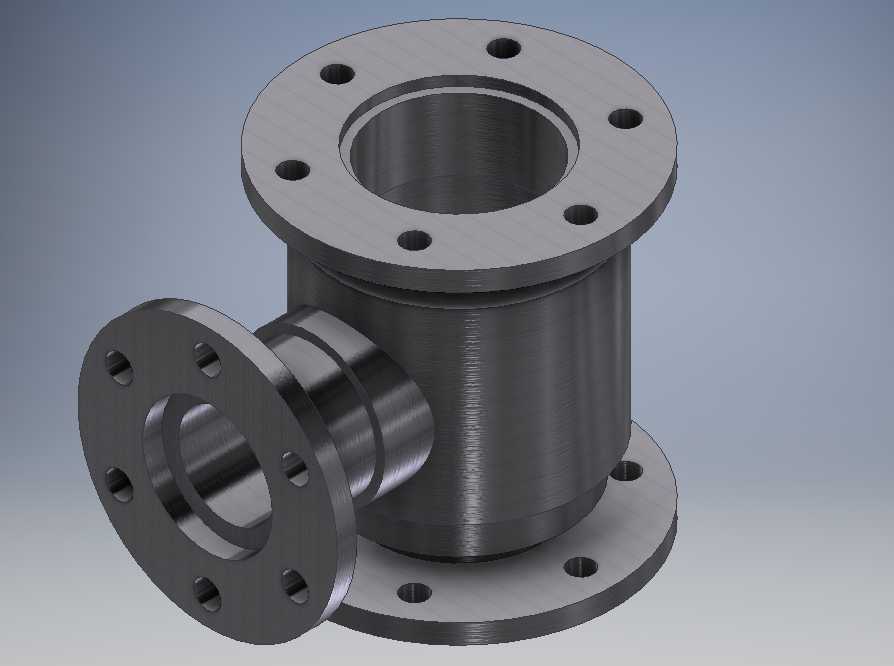

这款法兰式三通水流耦合连接件，主要应用在工业循环水系统、市政给排水管网、化工流体输送管线、暖通空调水系统等需要对管路进行分流、合流或流向切换的场景中，作为管路系统的核心转接部件，它承担着将不同走向的管路可靠连通，同时保证流体在转接过程中压损可控、密封无泄漏的作用。从结构设计来看，三个连接端均采用标准法兰盘结构，法兰盘上均匀分布螺栓过孔，安装时可通过匹配对应压力等级的螺栓、密封垫片实现与上下游管路的刚性连接，相比螺纹连接的三通部件，法兰连接形式更适配大管径、中高压的流体输送工况，后期维护拆卸也更为便捷，无需转动整段管路即可完成部件更换。设计阶段首先考虑了流体在腔体内的流态优化，三个接口的交汇腔体做了圆弧过渡处理，避免直角结构造成的流体紊流、局部压损过大问题，同时减少流体中杂质在转角处的沉积堵塞风险；三个法兰端的同轴度、端面平面度在建模时做了严格的公差约束，保证安装后法兰面贴合均匀，不会出现偏载导致的密封失效问题。主体筒体部分采用等径设计思路，三个通路口径保持一致，适配同管径管路的T型连接需求，筒体壁厚根据常用公称压力等级做了冗余设计，可满足常规水系统、弱腐蚀性流体输送的强度要求，避免长期承压出现筒体变形。安装边界方面，三个法兰端的外伸长度经过合理规划，安装时预留了足够的螺栓操作空间，无需额外加装短节即可完成螺栓的紧固作业，相邻法兰的螺栓孔位做了角度对齐设计，可适配现场不同走向的管路安装需求，无需额外调整管路角度即可完成对接。实际使用中，该部件可直接作为管路三通节点使用，也可在其中一个端口加装阀门后实现支路流量调节、流向切换的功能，整体结构无活动部件，可靠性高，可长期在露天、埋地等不同安装环境下稳定工作，建模时完整还原了法兰螺栓孔分布、腔体过渡结构、筒体壁厚等细节，可直接用于管路排布仿真、装配干涉检查、工程出图等设计环节。
