异径法兰式三通支管管路连接件

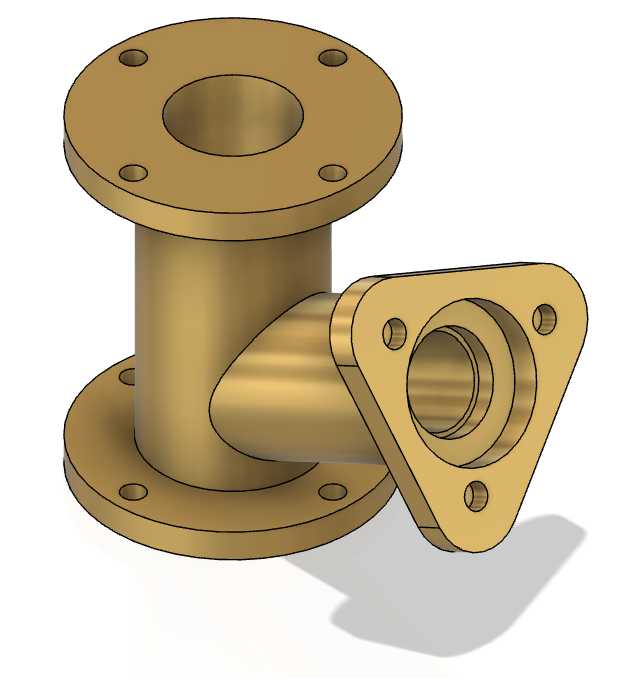

这类带侧出接口的法兰式支管，主要应用在流体输送管路的分流、合流节点，常见于化工流体输送、中小型液压动力回路、车间压缩空气支管路、冷却水循环系统等场景，用来在垂直走向的主管路上引出侧向支路，实现不同通径管路的对接，无需额外焊接变径接头，能减少管路拼接的焊缝泄漏点。从结构设计来看，主体采用垂直贯通的主管段，上下两端均设置圆形法兰盘，法兰盘上均匀分布四个螺栓过孔，适配常规PN10压力等级的法兰对接标准，安装时可直接与同通径的管路法兰通过螺栓紧固，配合密封垫片即可完成主管路的串接，安装对位时依靠法兰端面的贴合保证密封性能，不需要额外加工焊接坡口，现场装配效率比焊接式三通更高。侧向引出的支管接口采用三角形法兰结构，三个安装孔呈三角分布，这种设计相比圆形法兰更节省安装空间，适合在管路排布紧凑、侧向操作空间有限的场景下使用，三角布局的螺栓紧固受力更均匀，能避免侧向接口因管路振动出现密封失效的问题。设计过程中需要重点控制三个法兰端面的形位公差，上下主法兰的端面要保证与主管轴线垂直，侧向法兰的端面要与侧支管轴线垂直，同时要保证主管与侧支管的相贯线处内壁平滑过渡，避免流体流经此处时产生过大的局部阻力，减少介质输送过程中的压损，也能避免杂质在相贯线位置沉积堵塞管路。从安装边界来看，上下法兰的外径决定了主管路安装时需要预留的径向操作空间，侧向三角法兰的外接圆尺寸则决定了支路侧的最小安装间距，实际选型时需要核对安装位置的操作空间，保证螺栓紧固时扳手有足够的操作余量，同时要注意侧支管的引出角度，该结构采用斜向引出设计，相比垂直侧出的三通，流体转向时的流阻更小，适合对管路压损有一定要求的循环回路。壁厚设计上，主管与侧支管的壁厚根据常规低压流体输送的压力等级设定，法兰盘的厚度满足螺栓紧固时的刚度要求，不会在紧固过程中出现法兰变形导致密封面贴合不严的问题，整体一体成型的结构也避免了焊接结构存在的焊缝腐蚀隐患，在输送水、低压油气、惰性气体等介质时都有较好的适用性。
