参数化弧形管道支撑构件结构设计

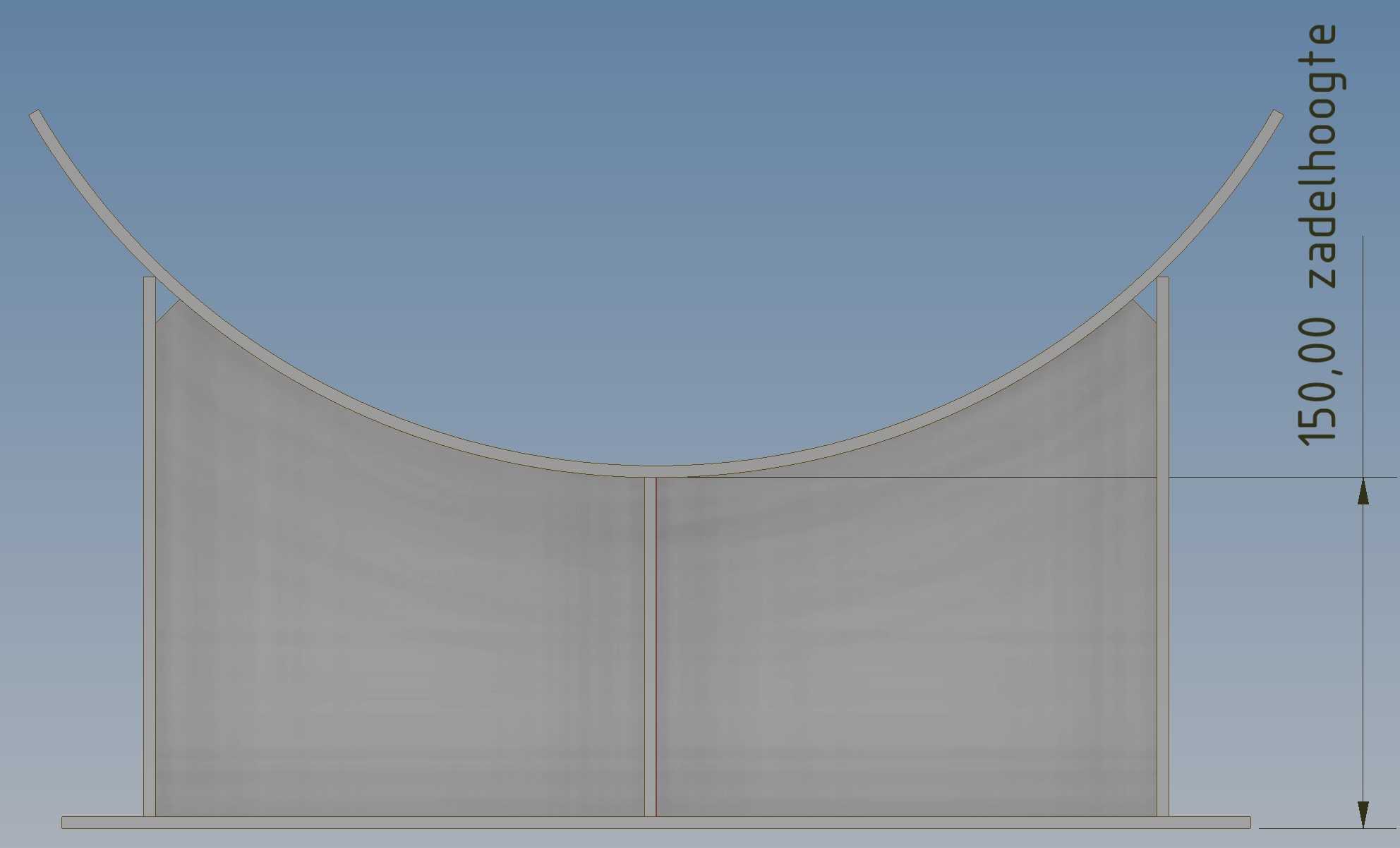

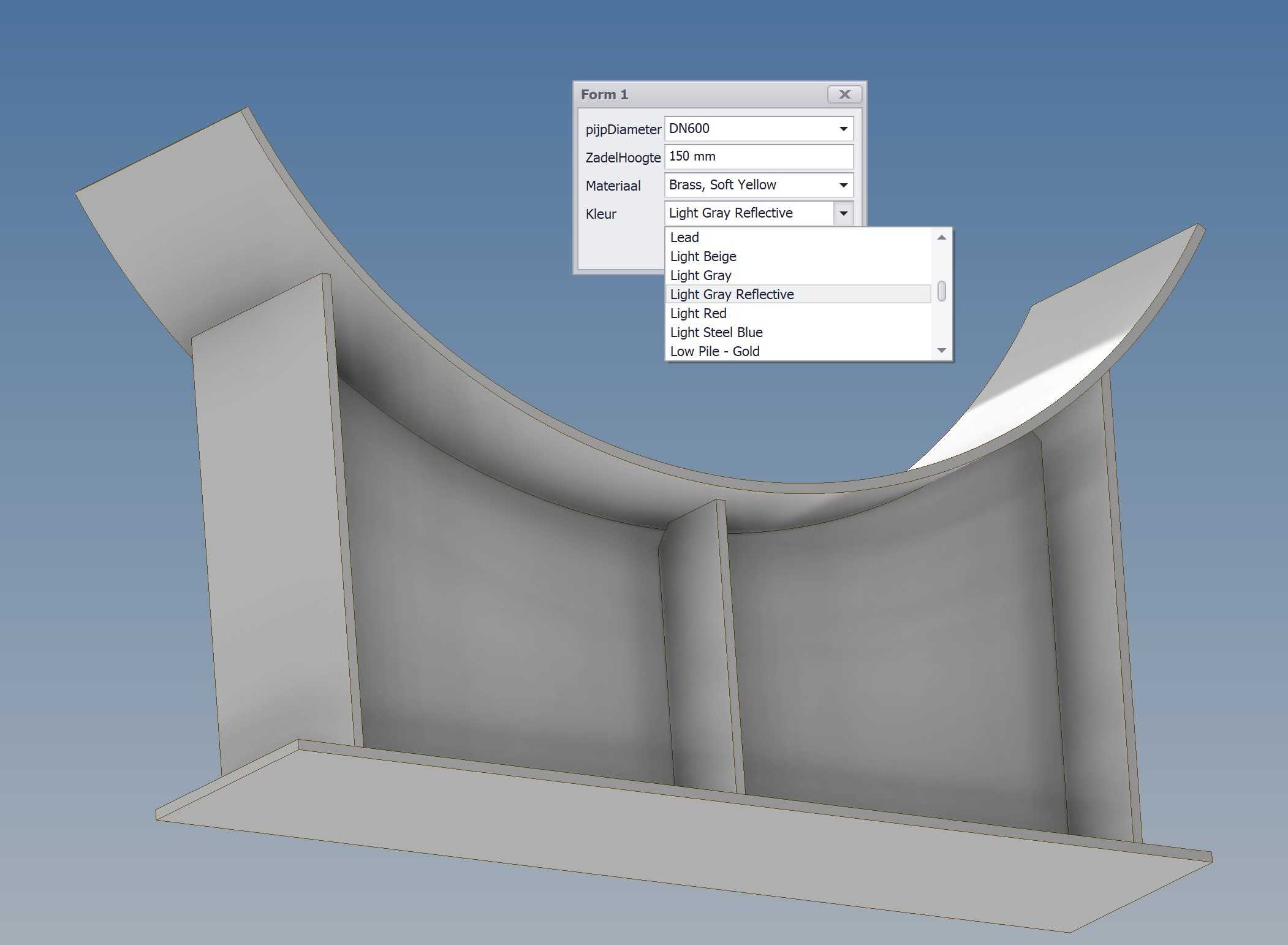

该弧形管支撑构件主要应用于工业管路铺设场景，适配大曲率弧形管道的架空敷设需求，常见于化工流体输送、市政给排水、厂区工艺管线布设等场景，用来抵消管道自重、内部介质重量以及管路运行时产生的振动载荷，避免管道因长期受力出现形变移位，保障管路连接节点的密封可靠性。从结构设计逻辑来看，构件采用弧形贴合面作为核心承载面，曲面弧度与适配管道的外圆弧度完全匹配，安装时支撑面与管道外壁可实现面接触，相比传统点式或线式支撑，能大幅降低接触面的局部压应力，避免管道外壁被支撑件硌伤，尤其适用于薄壁管材、防腐层管道的支撑场景。构件底部设置平直安装底板，底板上预留对应安装孔位，可通过螺栓连接固定在土建基础、管廊架体或设备配套支架上，安装边界可根据现场架体的安装孔距灵活调整适配，无需额外加工过渡连接件。支撑主体在弧形面与底板之间设置多道竖向加强筋板，筋板沿管道轴向均匀排布，将弧形承载面的载荷均匀传导至底部安装板，既避免弧形面受载后出现外翻形变，也能减少整体板材的使用厚度，在保证结构强度的前提下降低构件自重。设计过程中采用参数化表格驱动的建模逻辑，将适配管道直径、支撑高度、材质属性等核心参数纳入参数表，调整对应参数值即可快速生成不同规格的支撑构件模型，无需重复绘制草图与特征，可覆盖常用管径的管道支撑需求，大幅提升同系列构件的设计出图效率。从实际使用角度出发，该类支撑构件在安装时可在弧形接触面与管道之间增设橡胶减震垫，进一步吸收管路运行时的流体脉动振动，降低振动向架体传导的效率，同时避免不同金属材质接触产生的电化学腐蚀问题。构件整体采用钣金折弯搭配焊接成型的工艺路线，所有筋板与弧形面、底板的连接位置均设置连续焊角，焊接后做去应力处理，避免长期受载后焊缝位置出现应力开裂。安装时需保证支撑构件的弧形面中心与管道中心处于同一铅垂面，避免出现偏载导致局部受力过大，底板与基础架体之间可根据找平需求增设调整垫片，保证支撑面与管道外壁完全贴合，无局部悬空问题。
