12英寸法兰式金属波纹膨胀节结构设计

在工业管路系统设计中，热胀冷缩带来的位移应力是管路设计必须规避的核心风险点，这款12英寸法兰连接式金属波纹膨胀节，正是针对大口径工业管路的位移补偿需求开发的核心管路元件。从实际应用场景来看，这类膨胀节广泛应用于化工流体输送、市政给排水、暖通空调主干管、蒸汽输送管网等场景，能够在管路因介质温度变化产生轴向、横向或是角向位移时，通过自身波纹管段的柔性形变吸收位移量，避免管路刚性连接状态下应力集中导致的焊缝开裂、法兰密封失效甚至管路断裂问题，同时还能衰减管路内流体脉动、设备运行传递的振动，降低振动沿管路传导对沿线支架、设备接口的损伤。

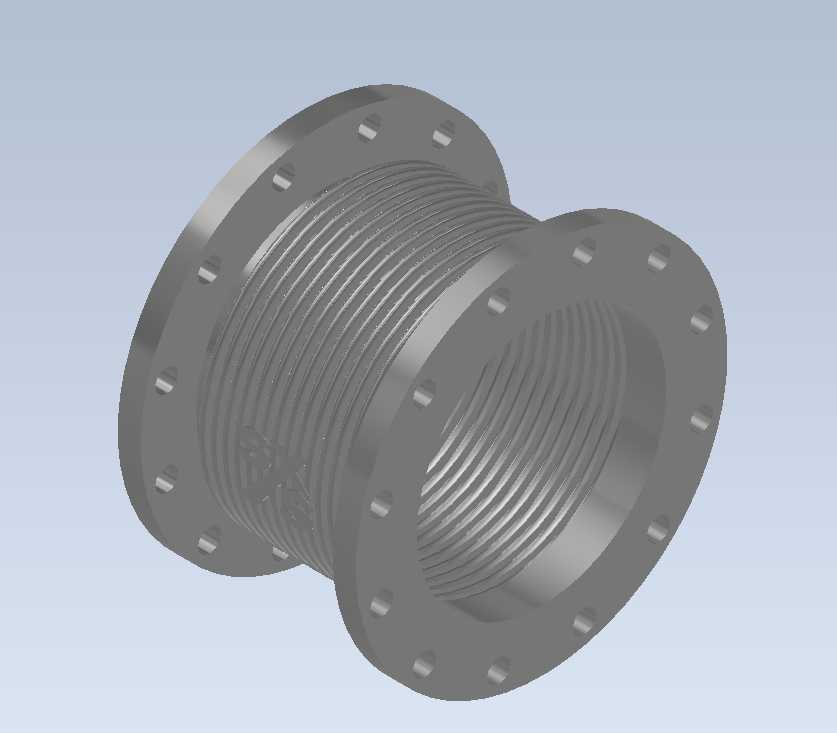

从结构设计思路来看，这款膨胀节采用两端带密封凸台的平焊法兰作为连接接口，法兰端面均匀分布螺栓通孔，安装时可直接与同公称通径的管路法兰配对，通过螺栓锁紧实现端面密封，无需额外加工焊接坡口，适配现场快速装配的需求。中间的柔性段采用多层薄壁金属波纹结构，波纹沿轴向均匀排布，这种结构设计在保证足够轴向补偿量的同时，兼顾了径向的承压能力，能够适配常规中低压管路的工作压力要求，波纹的波高、波距经过参数校核，既避免波距过小导致形变时波峰互相磕碰，也防止波高过大导致承压能力不足出现失稳问题。

从安装边界来看，这款膨胀节公称通径为12英寸，两端法兰的螺栓孔分布圆直径、法兰厚度、密封面尺寸均匹配对应压力等级的法兰标准，安装时无需额外调整管路接口尺寸，可直接替换同规格的刚性管段。设计过程中充分考虑了安装偏差的容错性，波纹管段允许一定范围内的安装偏心，能够抵消现场管路铺设时的小尺寸装配误差，降低现场施工的调整难度。需要注意的是，这类膨胀节安装时不能作为管路调心的受力元件，需在管路支架调整到位后再进行锁紧固定，避免波纹管长期处于偏心受力状态影响使用寿命。在管路试压过程中，也需要对膨胀节段做临时支撑约束，防止试压时水锤冲击导致波纹管过度拉伸形变。

从功能特性上看，金属材质的波纹段具备良好的耐温、耐腐蚀性能，可适配多数工业流体介质的输送要求，相比橡胶类柔性接头，其耐温上限更高、抗老化性能更强，适合在高温蒸汽、热油等特殊介质管路中使用，全金属的结构也避免了橡胶材质长期使用出现的老化开裂、介质渗透问题，长期运行的可靠性更优。
