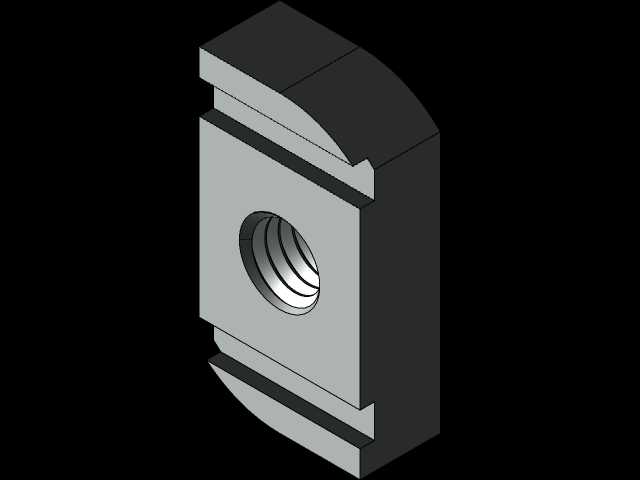

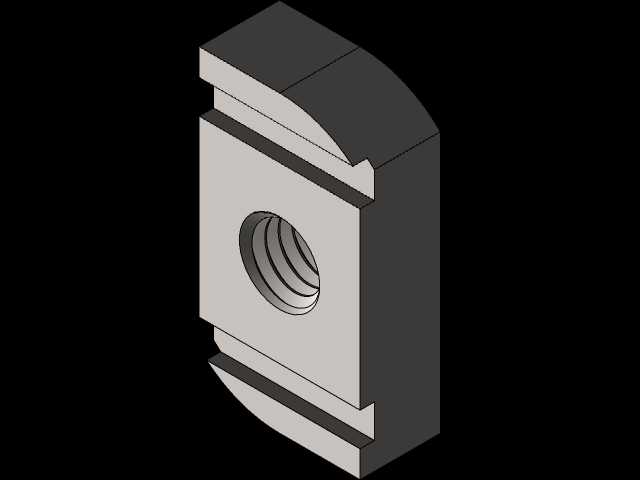

3/8-16规格支柱通道锁紧螺母结构

　　这类通道式螺母主要应用在工业铝型材框架、模块化装配工作站、输送线护网支架的搭建场景中，属于型材配套的后置式紧固件，和传统前置穿入的T型螺母不同，它不需要在型材裁切前预先塞入螺母，能在框架整体拼装完成后，随时在任意位置的支柱通道内加装紧固件，解决后期改加装部件时需要拆解框架的痛点。实际使用时，螺母顺着支柱端部的通道间隙斜向放入，半径过渡的边缘结构刚好能避开通道内壁的凸棱，待螺母整体滑入通道内腔后，将其旋转90度，螺母上下两端的凸台就会卡入通道内壁对应的两个凹槽内，此时螺母的螺纹孔轴线刚好垂直于型材安装面，后续拧入3/8-16规格的螺栓，就能将外接的安装板、传感器支架、走线槽座等部件牢牢固定在型材支柱上。

　　设计阶段首先要匹配对应1-5/8英寸规格的工业支柱通道截面尺寸，螺母主体的厚度要控制在通道前后内壁的间隙范围内，保证放入时不会出现卡滞，上下凸台的宽度要略小于凹槽的开口宽度，同时凸台的高度要适配凹槽的深度，旋转到位后凸台端面能贴合凹槽的承载面，避免螺栓拧紧时螺母跟着转动，也能分散螺栓预紧力带来的局部压强，防止型材凹槽出现塑性变形。中间的螺纹孔严格遵循3/8-16统一螺纹标准，螺纹有效深度要满足常规螺栓拧入深度不小于1.5倍螺纹公称直径的要求，保证连接强度足够承受常规静态载荷与小幅振动载荷。外形上螺母的非配合面做了圆弧过渡处理，既减少了安装时和通道内壁的刮擦，也能降低自身重量，

　　两端的斜切导向边能让安装人员在盲操作时也能快速对准通道间隙，不需要额外的辅助工具就能完成螺母的装入与定位。在设备维护场景中，这种结构的螺母优势格外明显，当生产线需要新增检测元件、防护挡板或者辅助工装时，不需要拆解已有的框架结构，只需要找到对应位置的通道缝隙，放入螺母旋转到位就能完成固定点位的设置，大幅缩短现场改造的停机时间，也不会破坏原有框架的装配精度。建模过程中需要重点管控凸台与主体的同轴度、螺纹孔与安装面的垂直度，避免实际装配时出现螺栓偏斜、凸台卡不进凹槽的问题，所有边缘的圆角半径要统一，既符合加工工艺要求，也能去除锐边防止安装时划伤操作人员。
