标准伺服适配线性致动转换组件

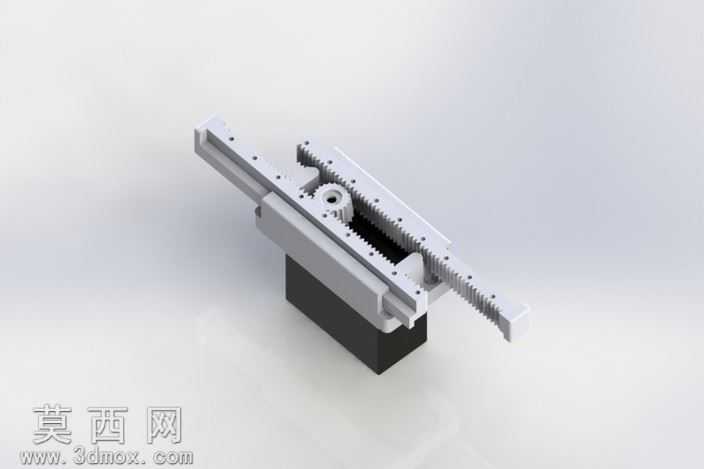

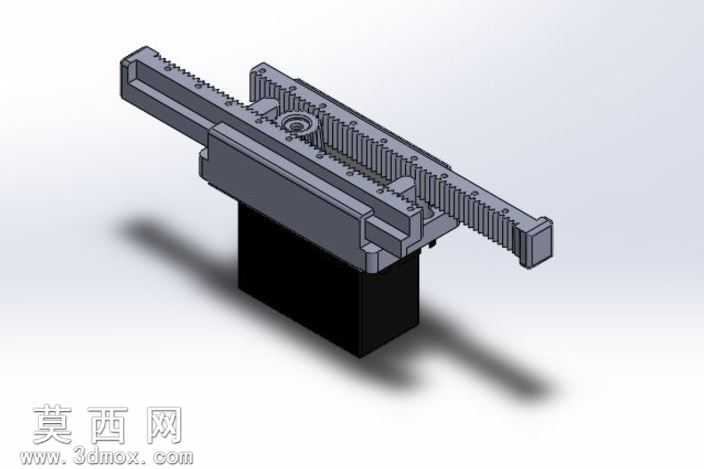

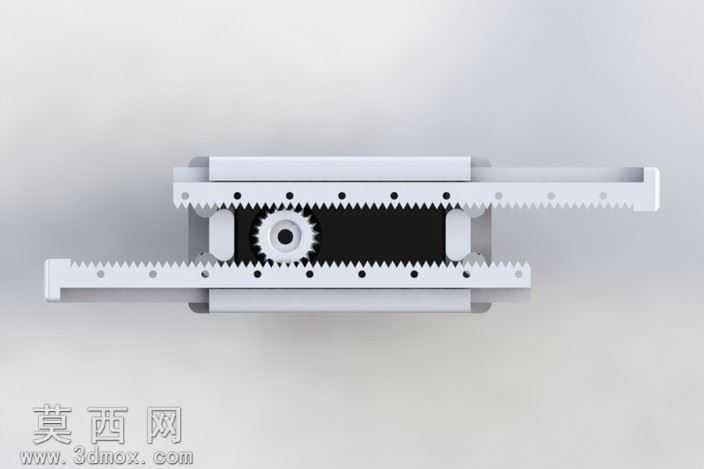

本作品为适配标准伺服舵机的线性致动转换组件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循3D打印工艺的成型公差要求，对所有装配配合面预留了合理的间隙量，确保打印完成后无需二次精加工即可完成顺畅组装。整体结构采用对称式双齿条布局，核心传动部件为居中布置的圆柱直齿轮，齿轮与上下两根平行齿条形成稳定的齿轮齿条啮合传动副，当标准伺服舵机带动中心齿轮做定轴回转运动时，两根齿条可沿导轨方向做同步反向直线运动，将舵机原本的旋转扭矩输出平稳转换为双向直线推拉输出，实现旋转运动到线性运动的高效转换。建模阶段对齿条的齿形参数进行了反复校核，确保齿距、齿高参数与中心齿轮完全匹配，避免传动过程中出现卡滞、回程间隙过大的问题；组件的上下盖板、侧边导向限位结构均采用一体化建模设计，导向槽与齿条侧边的配合面做了顺滑过渡处理，既能够约束齿条的运动轨迹，避免传动过程中出现齿条偏移、脱齿的问题，又能最大限度降低滑动摩擦阻力，提升传动效率。材质渲染阶段，针对3D打印常用的PLA、ABS耗材特性做了材质质感模拟，主体结构件采用哑光浅灰色工程塑料质感，中心齿轮做了黑色哑光材质区分，金属安装定位孔位做了细微的金属光泽处理，整体渲染效果贴近实际打印成品的真实质感，能够直观呈现组件的装配关系与外观形态。设计思路上围绕低成本、易制作、高适配性的核心需求，整套组件仅包含3个可打印零件，无需额外定制复杂金属配件，仅需搭配市面上通用的标准伺服舵机即可组装完成，大幅降低了线性致动器的制作门槛；结构上采用对称式双出杆设计，相比单齿条传动结构拥有更均衡的受力表现，双向输出的行程一致性更高，可广泛应用于小型自动化装置、机械模型、创客DIY项目的直线驱动场景，建模过程中对所有零件的壁厚做了针对性优化，在保证结构强度满足传动受力要求的前提下，尽可能缩减不必要的实体体积，减少3D打印过程中的耗材消耗与打印时长，同时在齿条、盖板的非配合面做了轻量化镂空处理，进一步降低组件整体重量，提升运动响应速度。
