适配标准微型舵机的半圆伺服喇叭结构

　　在桌面级小型机器人、教育类机械结构、小型自动化演示装置的开发过程中，舵机作为低成本角度执行元件的应用占比极高，而配套的输出端连接配件，往往是决定舵机负载适配性、安装兼容性的核心环节。这款半圆结构的伺服喇叭，正是针对市面上绝大多数标准尺寸、9g微型尺寸舵机的输出花键做的适配设计，解决了常规圆形舵盘在小空间摆动场景下的干涉问题。

　　从实际使用场景来看，这类半圆伺服喇叭常被用在小型机械臂关节的末端摆臂连接、仿生机器人的关节角度传动、小型云台的俯仰/水平转向驱动、自动开合类小结构的动力输出端，比如桌面智能小装置的舱门开合、小型分拣机构的拨杆驱动，都能用到这类结构件。和常规全圆形舵盘不同，半圆的外形设计在±90度的常用舵机摆动行程内，不会因为舵盘边缘超出安装区域剐蹭周边的机架结构，尤其适合安装空间局促、舵机周边排布了传感器或者走线的紧凑结构里。

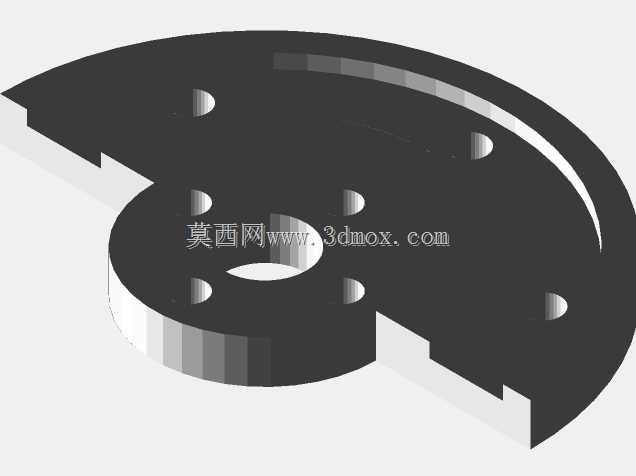

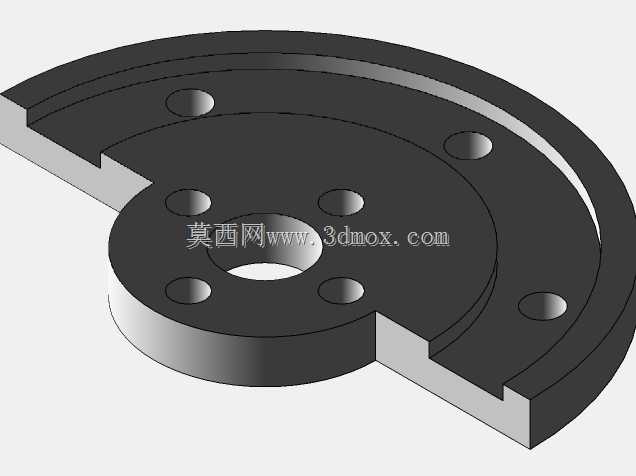

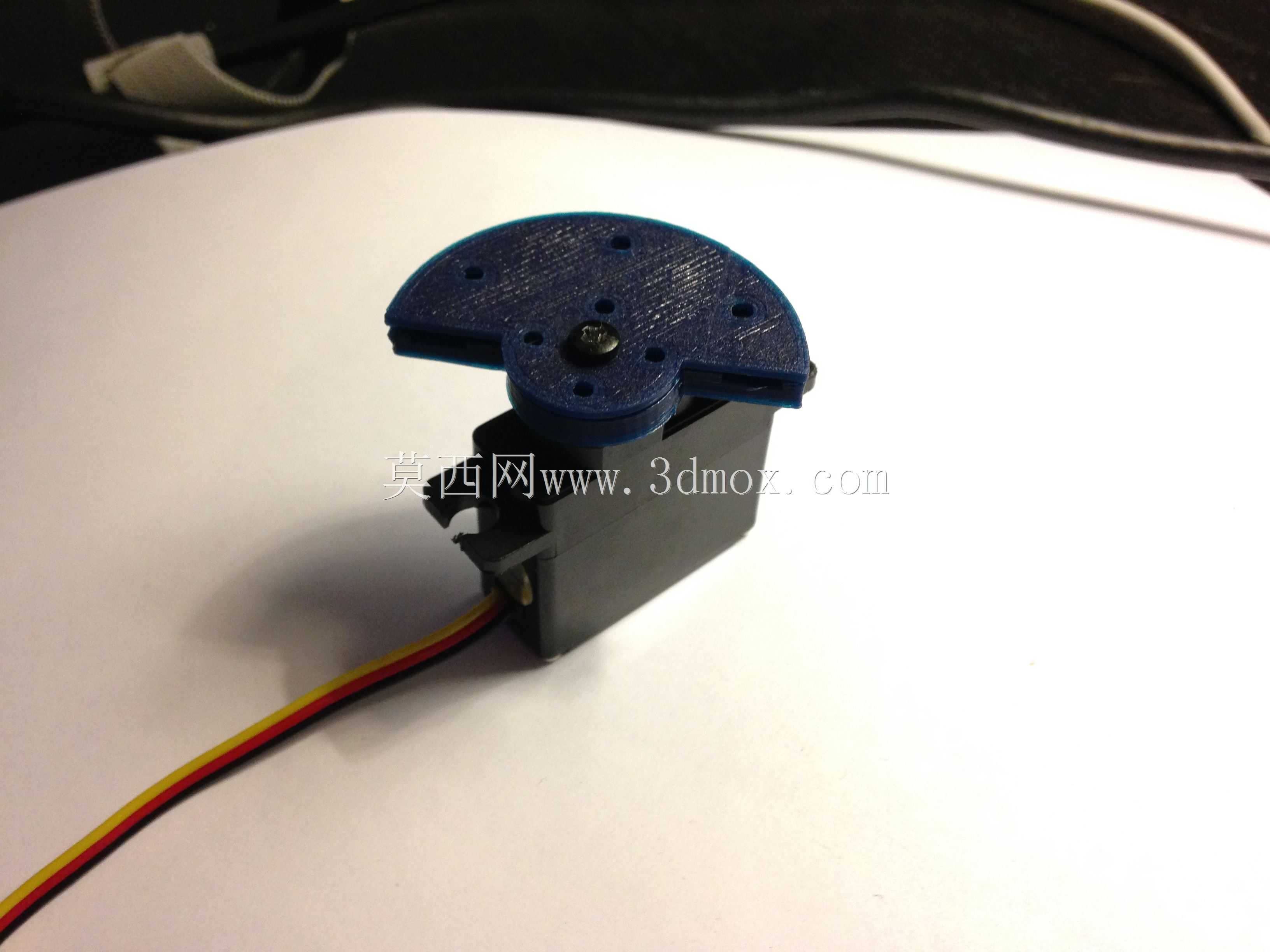

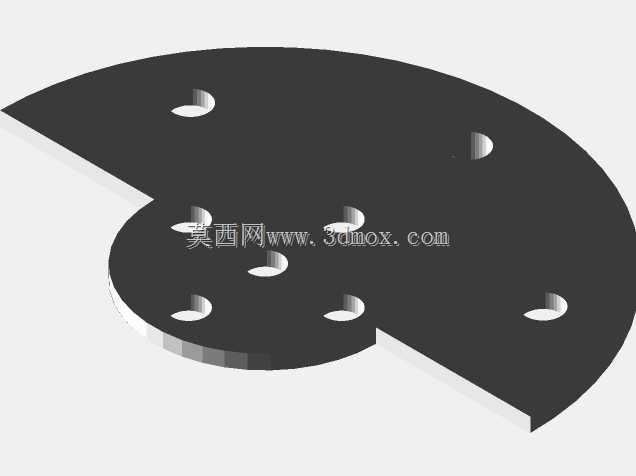

　　设计层面上，这款伺服喇叭的中心定位孔完全匹配标准舵机的输出花键尺寸，中心预留的螺丝过孔对应舵机输出轴顶端的锁紧螺丝位，安装时可以直接通过M2或者M2.5的自攻螺丝将喇叭锁紧在舵机输出轴上，避免大扭矩输出时出现打滑空转的问题。喇叭本体上均匀排布的多个安装孔位，支持不同直径的连杆、拨杆、负载件的固定，孔位间距参考了常用小型连杆的安装孔距，不需要二次打孔就能直接搭配标准的微型连杆组件使用，能大幅缩短小结构的组装调试周期。

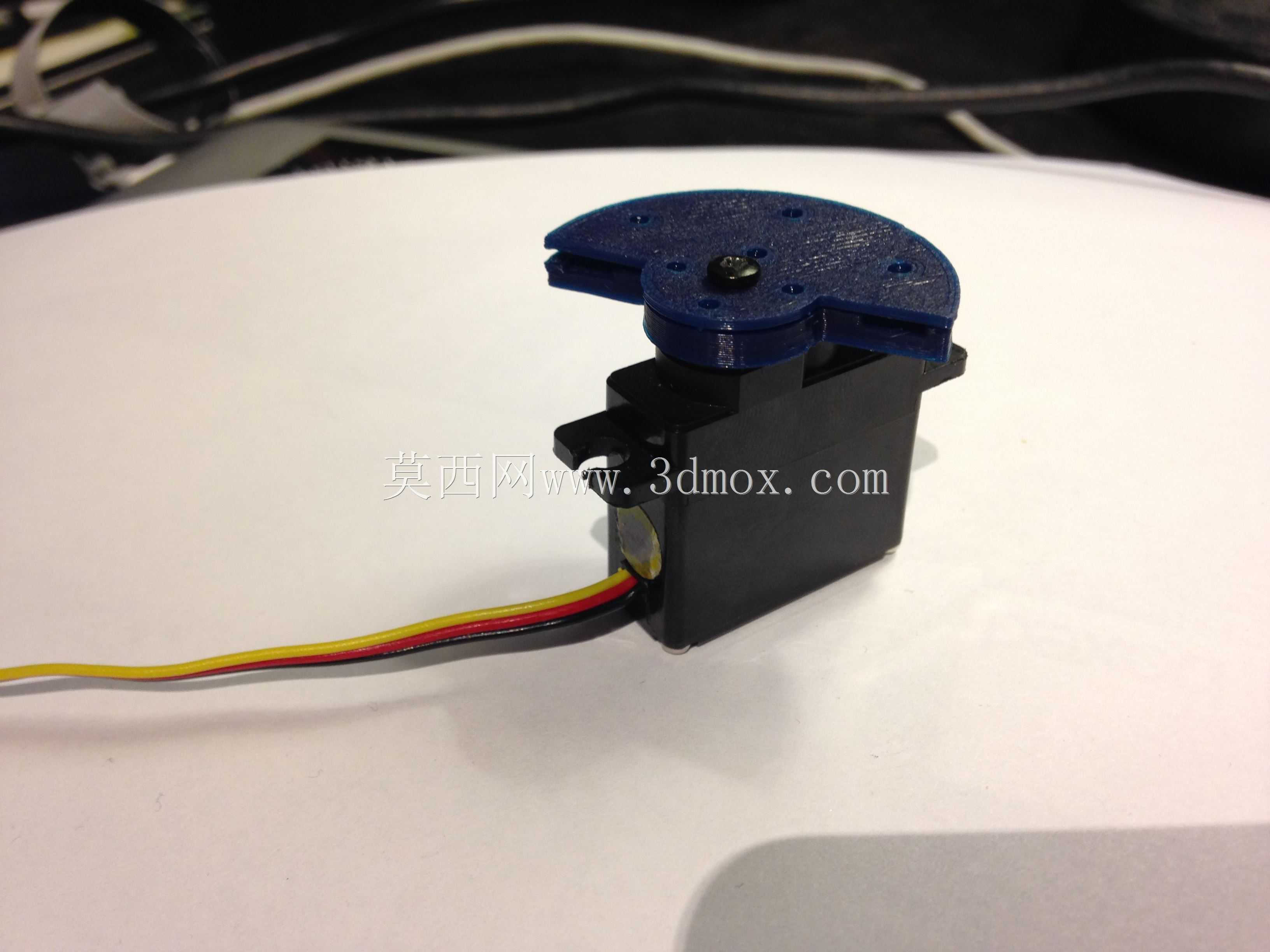

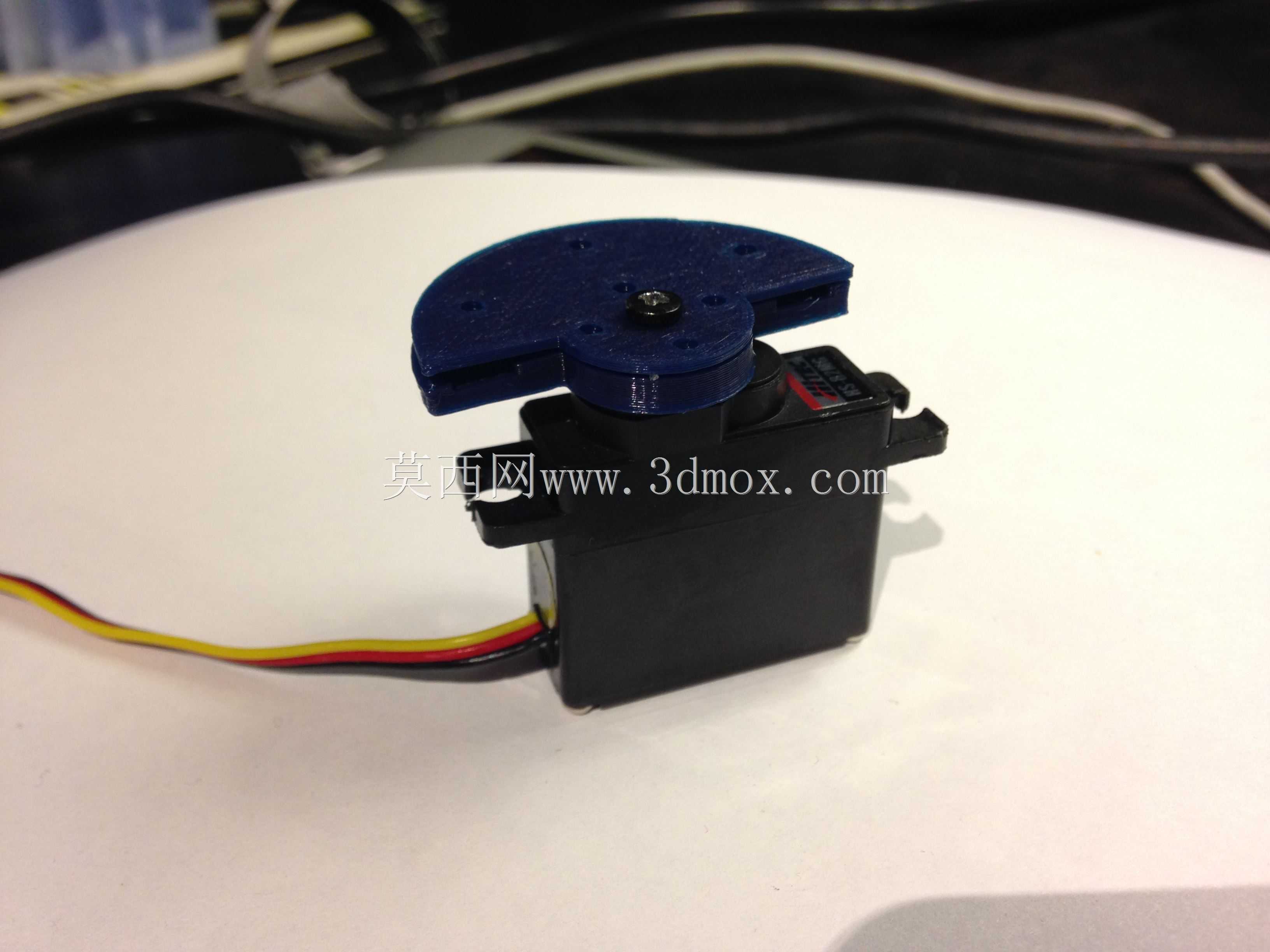

　　从安装边界来看，这款半圆喇叭的外轮廓半径控制在常规微型舵机机身宽度的1.2倍以内，安装后当舵机处于中位时，半圆的直边部分和舵机机身侧边平行，摆动到极限角度时，圆弧边缘的运动轨迹不会超出舵机机身的安装投影范围太多，在做堆叠式舵机排布、多关节紧凑布局的时候，不需要额外给舵盘预留过大的避让空间，能有效压缩整体结构的体积。喇叭本体的厚度参考了常规尼龙舵盘的厚度参数，既保证了足够的结构强度，在带动1kg以内的摆动负载时不会出现形变断裂，又不会因为过厚导致整体安装高度超标，影响上层结构的排布。

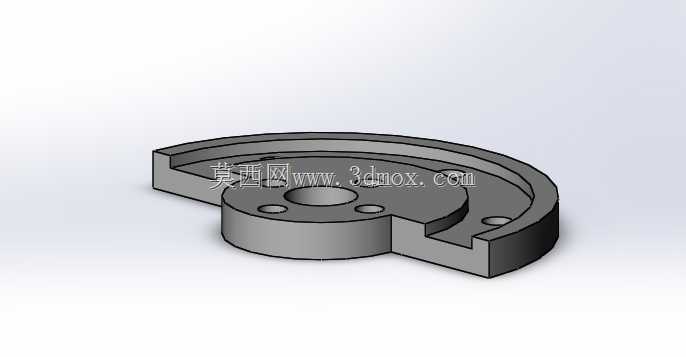

　　结构细节上，喇叭和舵机输出轴贴合的底面做了微凸的定位环设计，安装时这个定位环可以卡入舵机输出轴周边的定位凹槽，进一步提升传动的同轴度，减少高速摆动时的径向晃动量。半圆的边缘做了小尺寸的倒角处理，既避免安装调试时锋利边缘划伤线材或者操作人员，也能减少摆动过程中剐蹭周边走线的概率，在走线上方做摆动动作时，圆弧倒角的边缘不会勾住导线外皮造成线路拉扯损坏。

　　实际选型使用时，这类半圆伺服喇叭可以直接替换同规格的原装圆形舵盘，不需要修改原有舵机的安装位尺寸，对于已经完成机架设计、发现原有圆形舵盘存在摆动干涉的场景，直接替换这款配件就能解决干涉问题，不需要重新加工机架结构，能有效降低结构改造成本。在做小型仿生足式机器人的腿部关节传动时，半圆的外形还能作为关节摆动的机械硬限位参考，配合软件的角度限位，能双重避免舵机超行程转动堵转烧坏的问题，提升小型装置的运行可靠性。
