曲面平面包覆文字结构建模演示样件

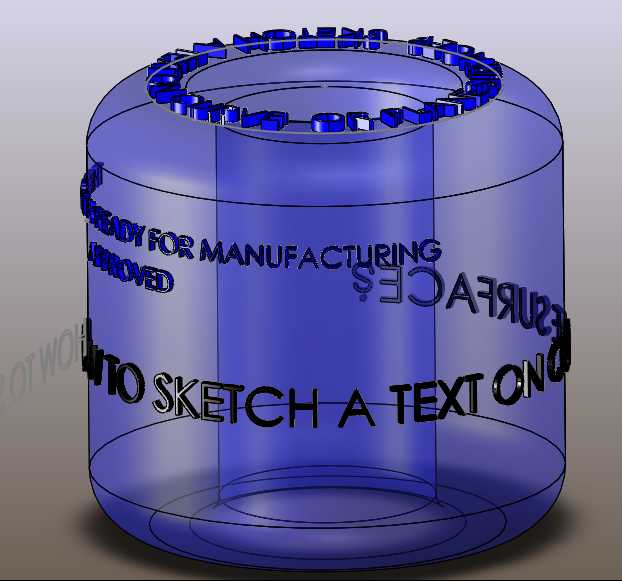

在工业产品的外观标识、工装夹具的工位标注、定制化零部件的信息刻印环节，经常需要在不同形态的实体表面生成凸起或凹陷的文字特征，这类特征的建模逻辑直接影响后续加工环节的刀路生成与成品标识的清晰度。本次建模的核心是演示跨平面与曲面的文字包覆实现逻辑，样件采用空心圆柱作为基础载体，圆柱的端面为规则平面，柱面为连续回转曲面，刚好覆盖日常设计中最常见的两类文字附着面。建模过程中首先确定基础实体的尺寸边界，圆柱外径取常规标识件通用尺寸，壁厚满足常规注塑或机加工的最小壁厚要求，内孔与外圆保持同轴度公差，避免后续包覆特征生成时出现曲面曲率突变导致的特征失败。文字排布上，端面文字沿圆周方向均匀阵列，适配圆形端面的视觉识别习惯，柱面文字沿轴向分层排布，分别对应不同的包覆参数调试场景，其中包含正向平面文字、沿曲面包覆的环绕文字、跨越曲面与平面衔接位置的过渡文字三类，覆盖实际生产中绝大多数文字刻印的场景需求。设计时特意将文字的凸起高度控制在常规激光雕刻、蚀刻、注塑凸起标识的通用高度范围内，文字笔画宽度满足最小加工刀具的直径要求，避免出现加工时笔画断裂或特征丢失的问题。建模逻辑上没有采用直接拉伸文字后布尔运算的常规方式，而是通过包覆工具将平面绘制的文字草图映射到目标曲面上，这种方式能保证文字在曲面位置的笔画厚度均匀，不会出现直接拉伸导致的曲面处特征厚度不均、边缘畸变的问题。在曲面与平面的衔接位置，特意调整了包覆的投影方向，让过渡区域的文字笔画连续无断点，可直接用于验证多面连续标识的建模可行性，给日常设计中遇到的跨面文字建模提供可复用的参数参考。这类建模方法可直接迁移到产品铭牌制作、管件标识、设备外壳信息标注、工装夹具的工位号刻印等实际场景中，能有效减少后续加工环节的特征修正工作量，保证标识特征的工艺可行性。
