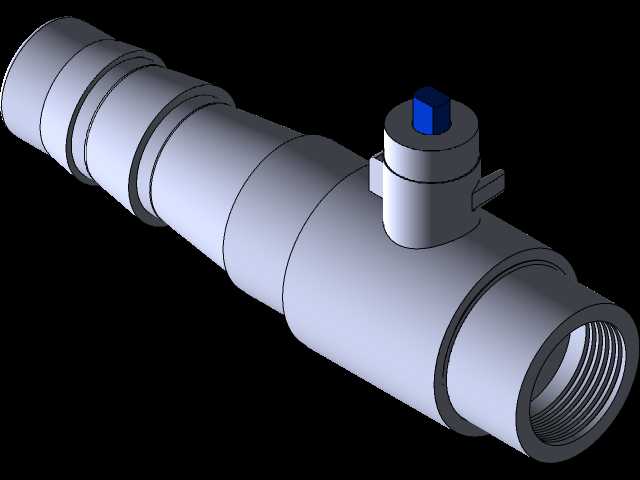

带软管接头的小型手动截止水阀结构

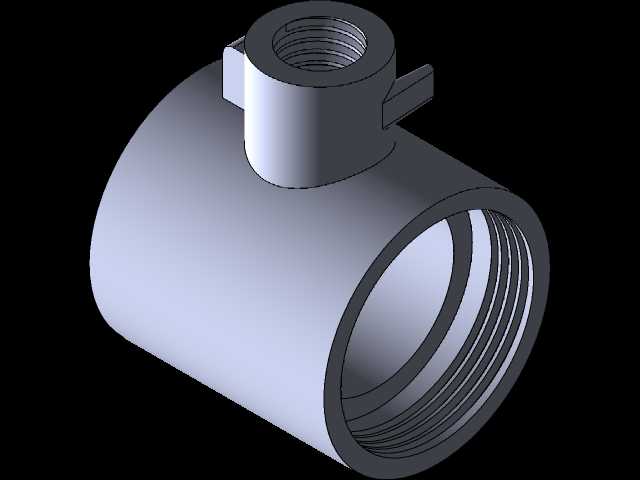

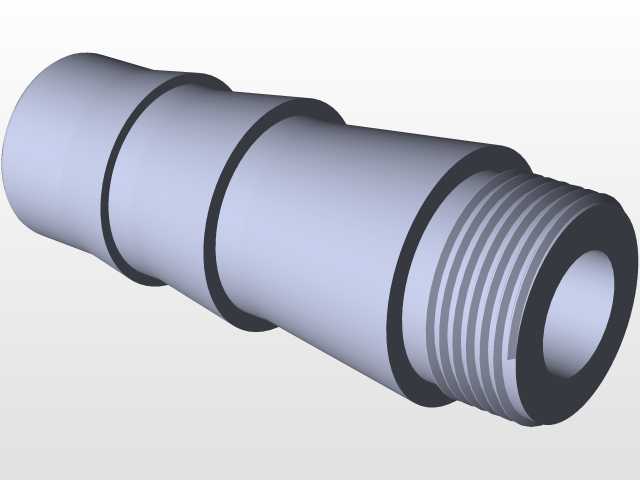

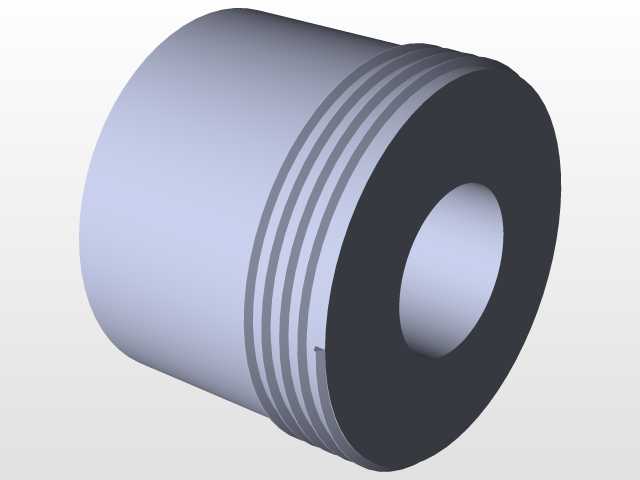

这款手动水阀主要面向低压输水场景的管路接驳需求，常见于小型给排水支路、农用灌溉临时管路、实验室水循环系统、家用净水设备外接管路这类需要频繁通断操作的场合，区别于工业高压管路的重型阀门，它的结构更紧凑，操作力矩小，徒手就能完成开关动作，不需要额外配备扳手类工具。从结构设计来看，阀体采用一体式柱状流道设计，一端加工有标准内管螺纹，用于和硬制管路的外螺纹端直接旋接密封，另一端做了阶梯式宝塔接头结构，也就是标注的3/4英寸规格端，专门适配对应内径的柔性输水软管，安装时只需将软管套入宝塔段的多道环形凸棱，再用喉箍箍紧就能实现可靠密封，避免通水时软管受压脱落。顶部的蓝色旋钮是操作件，和内置的阀芯阀杆直接联动，旋转90度就能完成全开或全关的动作，旋钮下方的阀台做了两个对称的定位凸耳，一方面可以限制阀芯的旋转行程，避免操作过位导致密封面磨损，另一方面也能在阀杆处加装密封压盖时提供受力支点，减少装配时的阀体形变。建模过程中优先保证了安装边界的尺寸准确性，阀体总长度、两端接口的同轴度、旋钮的操作空间预留都按照实际安装需求做了校核，比如宝塔接头端的外径阶梯差严格匹配软管的套入公差，螺纹端的有效螺纹长度满足常规管路连接的旋入深度要求，旋钮突出阀体的高度预留了足够的手指操作空间，不会出现安装后旋钮贴墙、贴其他管路件导致无法拧动的问题。需要注意的是，部分内部非核心密封零件的尺寸做了简化处理，实际加工生产时需要根据选用的密封件规格、阀芯材质重新校核配合公差，比如阀杆处的密封圈槽尺寸、阀芯密封面的配合过盈量，都需要结合实际工况的水压、输送介质特性做调整，这个模型更多是提供整体结构布局和安装接口的参考，方便设计人员在做管路排布时快速调用，核对安装空间，避免和周边其他管路、结构件产生干涉。流道部分做了等径设计，没有做缩径处理，全开状态下的流体阻力和同规格直通管路基本一致，不会产生明显的压降，适合对流量稳定性有一定要求的低压输水场景，阀体外部的环形加强筋既可以提升阀体的刚性，减少注塑或金属铸造时的形变，也能在安装时提供辅助受力点，方便旋紧螺纹端的时候夹持阀体，不会夹坏表面的密封结构。
